DB-515 循環式空調過程實驗平臺

一、概述
循環式空調過程實驗平臺是根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培養工作的意見》為依據而研制。循環式空調過程實驗平臺適用于大中專、高職高專、技工院校制冷專業等開設的《制冷基礎》、《制冷設備維修工》、《空調器維修》、《空調技術》等專業課程實訓教學。
循環式空調過程實驗平臺主要用于大學、職業院�？照{(diào)制冷專業實驗室現場實訓實設備，設備可對空氣進行加熱，加濕，冷卻和干燥等，可模擬直流空調、回風式空氣調；循環空調空氣調節過程的模擬實驗，空氣品質處理有，表冷器，淋水式兩用。

、

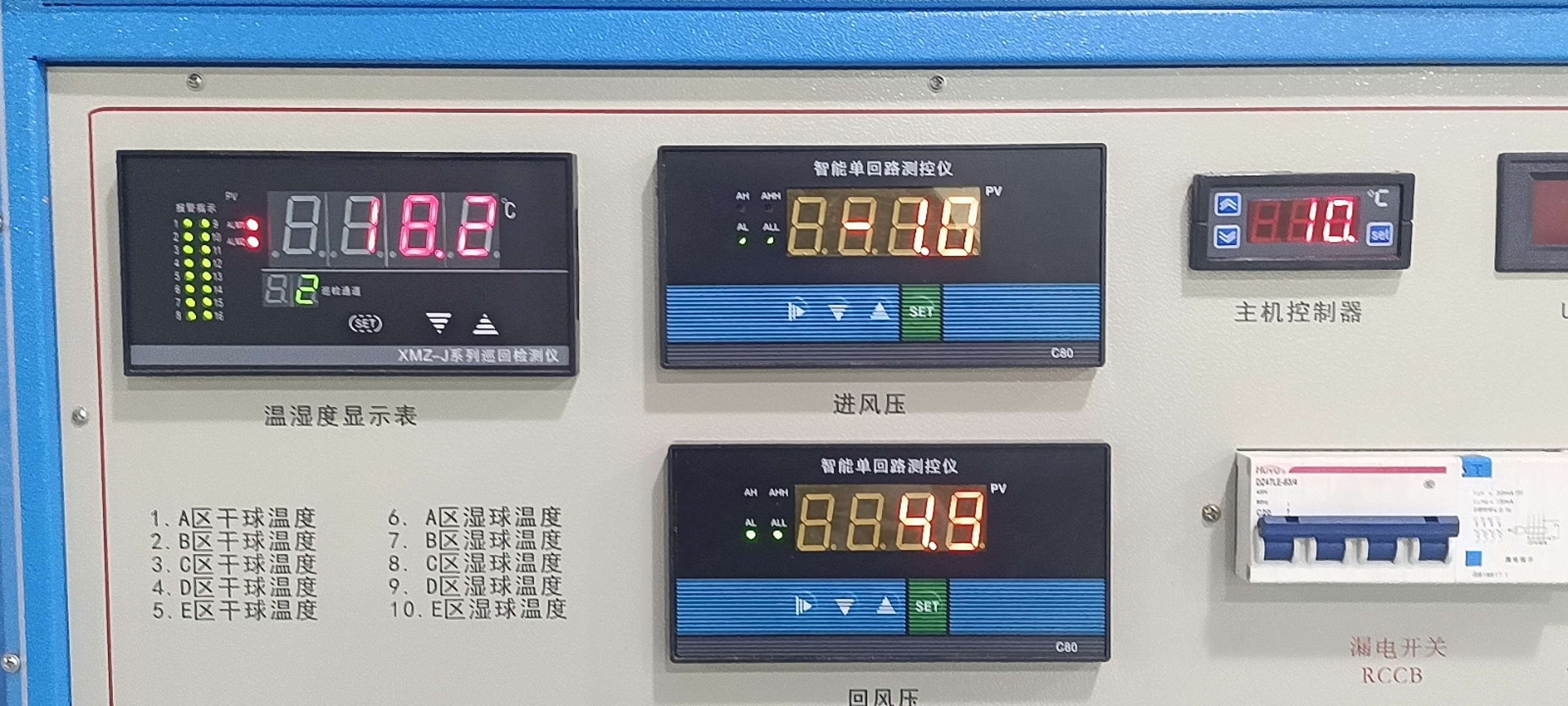

循環式空調過程實驗平臺儀表

二、技術參數：
1、環境溫度：溫度-10℃～40℃，海拔＜4000m；
2、電源電壓：三相五線AC380V，50Hz；
3、功率：3KW；
4、制冷量：1100W；
5、制熱量：3000W；(含加熱器)
6、制冷劑：R22；
7、外形尺寸:2000×800×1700mm；
8、安全保護：具有具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
三、功能：
1、循環式空調過程實驗平臺為《空氣調節》課程實驗教學設備,用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法,進行集中式空調系統不同循環形式的空氣調節實驗。還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。裝置具有透明風管,可直觀地觀察和測試。
2、循環式空調過程實驗平臺的結構:由空氣循環系統、蒸氣加濕器、一次加熱器、二次加熱器、冷卻器及其冷水機組和相應的測試儀表等組成。
3、循環式空調過程實驗平臺可以實現對空氣的加熱、冷卻、加濕和除濕(表冷式和淋水式可互換使用)等處理。利用風閥門的調節,可以實現直流式、封閉式(再循環式)和一次回風式、三種不同的循環形式和空氣處理過程
4、在實驗中,還可以對空氣的溫度、濕度、流量進行測量;并能對加溫器、加熱器的輸入電功率進行測定,從而可以計算各空氣處理過程中的熱量和濕量得失,以及進行熱、濕平衡的分析。
四、基本功能
1、主機架：
采用1.2的40*40鐵質雙層亞光密紋噴塑結構，顏色為藍色，結構堅固,底部裝有四個萬向輪方便移動。
2、 5寸觸摸屏顯示屏，
溫/濕度模塊，通過標準通信協議與5寸觸摸屏顯示屏，上可測量16路溫度、16路溫度過通過在線名稱修改，如壓縮機排氣溫度、壓縮機吸氣溫度、冷凝器溫度、蒸發器進溫度等�？煞謩e測量壓縮機排氣溫度、壓縮機吸氣溫度、冷凝器出溫度、蒸發器進溫度、蒸發器進水溫度、蒸發器出水溫度. 空氣處理前后各點溫度、濕度,得出這些數據用于教學計算，數據對比。
3、壓力儀表：
高壓表0-3.5MP可測量制冷系統高壓壓力，高壓表0-1.8MP可測量制冷系統低壓壓力。
4、制冷系統：
由一套壓縮機、風冷冷凝器、水冷蒸發器、節流裝置、液視鏡、過濾器、組成的1P制冷機組，為系統提供冷源。
5、壓力保護：
制冷系統安裝有高低壓保護裝置，當系統管道內壓力過低或者過高的保護，防止損壞壓縮機、換熱器。
6、水循環系統：
由兩套水循環系統組成，
1)、冷媒水經水泵流表冷器，經過蒸發器形成一個水循環系統,
2）冷媒水經水泵流經水泵壓送到噴淋室，形成一個噴淋系統，再經過蒸發器，形成一個水循環系統,兩種循環方式可滿足多種實驗需求。
7、流量計：
冷熱媒水流量由1只玻璃轉子流量計直接讀取。流量計:40-400升/h
8、風道：
采用PPR噴塑結構，正面采用有機透明玻璃結構，方便觀察。
9、蒸汽加熱器一個：
為風道提供加濕功能100W/220V
10、測量?jī)x表
分別測量加熱功率和壓縮機功率。數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；并可以貯存、查詢15組功率和功率因數的測試數據
11、熱平衡控制器：
平衡壓縮機的制冷量，輸出功率可通過歐姆龍?jiān)瓘S調節器進行調節，用于加熱蒸發器循環水溫度，3位字顯示。數字自動保存，上電自動啟動上次實驗時的調節數值，調壓器帶波峰電壓吸收電路有效保護控制功率因數。保持功率穩定。
12、風機風速度調節：
引風機風速度可調節
13、風壓測量：
差壓控制式：4-20MA/50P
14. 表冷器:
專業表冷器，面積：15平方
15、智能風閥：
風系統中安裝有3個可調智能風閥，尺寸150*200MM，進風閥、排風閥、回風閥、可調角度45、60、90度。
16、智能風閥控制器：
風系統中安裝有3個可調智能風閥，數字控制�？娠@示風閥角度，關機自動復位。
五、實驗?zāi)康?br /> 1全直流式空調過程演示；
2循環式空調過程演示；
3一次回風空調過程演示；
4循環空調夏天演示
5通過實測的溫度、壓力、風量，計算出空調過程熱量及熱平衡誤差；
6測定制冷壓縮機性能；通過改變風量、溫度、流量工況、
7測定換熱器（加熱器、表冷器）性能實驗
8噴淋換熱演示
9測定噴淋換熱性能
六、主要配置表

序號	名稱	型號	單位	當量
1	1.5P壓縮機冷凝器，風機		個	1
2	儲液器，	1L	個	1
3	高壓表	3.5MP	個	1
4	低壓表	.8MP	個	1
5	壓力控制器		個	1
6	液視鏡	3/8	個	1
6	過濾器	3/8	個	1
7	冷凝器	1.5P	個	1
8	2號膨脹閥	進口	個	1
9	蒸汽加濕器		個	1
10	數量測量	5寸觸摸屏顯示屏	個	1
13	加熱器	1000W	個	2
14	200風機	220V	個	1
15	調壓器	4000W	個	3
16	轉子流量計	1000L	個	1
17	水泵	100W	個
18	交流數顯電壓表	300V	人	1
19	風閥執行器			3個
20	醫用滴管	200MM	個	2
21	醫用紗布		米	若干
22	玻璃管子	放濕球水直徑20MM*40MM	個	5
23	三相四線漏電		個	1
24	風閥執行器		個	3
25	主機溫度控制器	010	個	1
26	空氣過濾器	285*365尼龍	個	2
