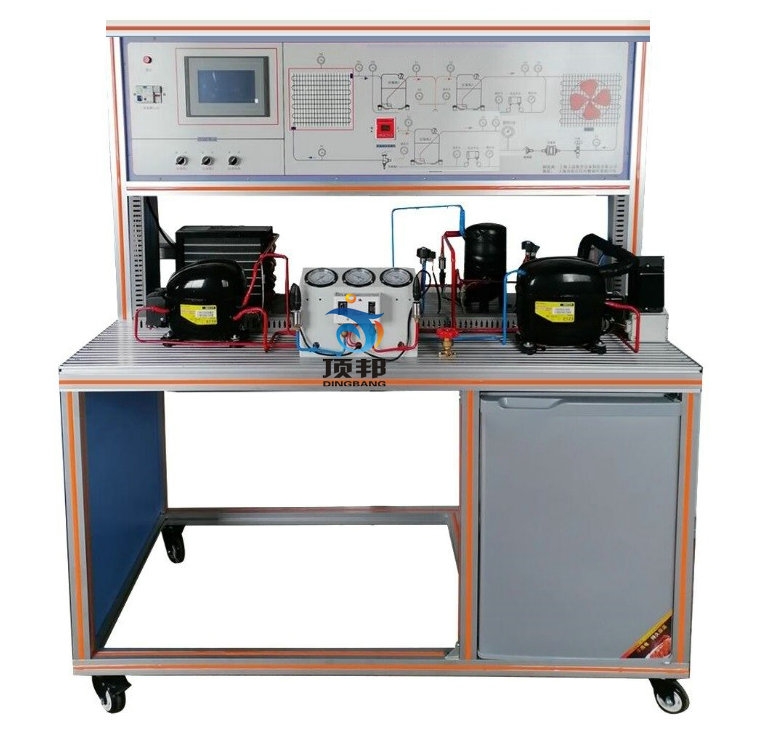

DB-JD116 雙級壓縮機式制冷系統實驗裝置

隨著制冷技術的發展，對于用冷量大的系統采用單機雙級壓縮制冷裝置己不是最佳方案，而采用單機配打雙級壓縮制冷裝置得到越來越廣泛的應用。主要介紹雙級壓縮制冷過程中間壓力對制冷系數的影響，從而為設計單機配打雙級壓縮制冷裝置時，合理的選擇中間壓力提供依據。
隨著我國國民經濟和社會的發展，雙級壓縮制冷技術已在國防、科研、化工、醫院、食品等建筑中廣泛應用，從而使國民經濟和社會發展用于制冷技術方面的能耗逐年增長。一些單位或工廠企業使用雙級壓縮制冷技術面越來越廣,而對于單機配打雙級壓縮制冷裝置設計使用過程中的通常是簡單選擇中間溫度，也因?yàn)槟壳皣?guó)內、外對于雙級壓縮制冷中間溫度沒有系統的標準，實際運行過程中具有一定的隨意性，從而導致雙級壓縮冷凍機經常不處于最大制冷系數的工況下工作，影響整套設備的制冷效果，不利于節能要求。
一、概述
1、雙級壓縮機式制冷系統實驗裝置是將壓縮過程分兩次來實現，即將自蒸發器來的壓力為P0的制冷劑蒸氣，先用低壓壓縮機(或壓縮機的低壓級)壓縮到中間壓力Pm，然后再用高壓壓縮機(或壓縮機的高壓級)壓縮到冷凝壓力。因此，它需要用兩臺壓縮機，或使用雙級壓縮機。
2、雙級壓縮機式制冷系統實驗裝置采用一級節流中間不完全冷卻的雙級壓縮制冷循環。實驗中可計算中間壓力pm和中間溫度tm的確定：理想的中間壓力pm運算。
3、根據系統原理：學會使用lgp-h圖計算系統參數。
4、軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理?yè)?jù)運行據數時，制冷劑的比較）、組件計算、組件效率的計算。
5、軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數
二、主要技術性能：
1、輸入電源：三相五線～220±10% 50Hz。
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m。
3、裝置容量：≤1kVA。
4、噪聲：≤40dB(A)。
5、制冷裝置能達：-40℃。
6、安全保護：具有電流漏電流保護裝置，安全符合國家標準。
7、制冷量：1.0KW。
8、一級節流中間不完全冷卻的雙級壓縮制冷循環
9、尺寸：100*800*1600MM
*10、流量可調節，調節方式：觸摸屏
*11、控制信號：4-20可隨意調節壓縮機節流功率
三、主要配置
裝置應包含數據采集系統屏、實訓臺、交流電源控制、低溫保溫箱體，蒸發器、冷凝器、高級壓縮機、低級壓縮機、冷凝風扇、中間冷卻系統等，管路中還設有控制閥等實訓所必需的部件組成的二級壓壓縮機循環制冷系統。
1、實訓臺是工業鋁材4040結構，桌面采用2080鐵質面板。防水結構堅固。實訓臺有四個萬向輪方便移動。
2、控制面板：面板上印刷有制冷系統原理圖，結合系統中實際制冷器件，可很好的理解各個系統器件在制冷系統中的作用。彩色形式代表制冷劑各種工況狀態。
3、高級壓縮機：為中溫壓縮機220V/50HZ。
4、低級壓縮機：為中溫壓縮機220V/50HZ。
5、中間溫度冷卻系統：由特殊的結構組成，裝有溫度壓力、傳感器。
6、制冷系統表：檢測單元提供3只真空壓力表（精度不低于2.5級），測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時不同位置的壓力變化。
7、變送器：壓力變送器3只，4-20MA/0.5級，測量范圍分別為-0.1～3.5MPa,可顯示系統工作時關鍵高壓、中間壓力、低壓、三點的壓力變化關系。
8、溫度檢測單元：采用PT100傳感器（精度不低于0.5級），分別測量：高溫度機出口溫度、低溫度機出口溫度，冷凝出口、冷凝器溫度和蒸發器溫度等，通過測量的溫度可分析雙級壓縮機級的工作狀況，在實驗中畫出壓焓圖。
9、壓力控制器：實驗時，在壓力超過一定值時系統切斷電源。
*10、制冷變量調節系統：采用7寸觸摸屏控制，在高溫系統、低溫系統的節流采用可變流量制冷冷變量調節系統。制冷劑流量可為電位手動設，提高實驗的可操作范圍。手動設定調節功能，可在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節，改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整。嵌入式觸摸屏主機系統由顯示模塊、功能模塊、嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸7寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
11、控制屏：高級機、低壓機電源電壓、電流。采用7寸觸摸屏顯示，測量范圍０～25A�？娠@示電流、電壓、功率、功率因數、有功功率、無功功率、視在功率
制冷/空調系統操作軟件：（單機版）
是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。
主要功能
1）制冷劑性能的數據獲得（物熱力學與熱物理?yè)?jù)運行據數時，制冷劑的比較）、組件計算、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）系統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。
7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數�？梢栽陧�(xiàng)目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數
12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。
四、實訓功能
1、雙級壓縮式制冷系統原理。
2、雙級壓縮式低溫制冷的系統電氣部件檢測實訓。
3、雙級壓縮式低溫制冷的系統啟動、運行和調試實訓。
4、根據系統原理：學會使用lgp-h圖。
5、高級機流量調節實驗分析
6、低級機流量調節實驗分析
7、中間冷卻器的作用分析
8、一級節流中間不完全冷卻的雙級壓縮制冷循環
9、單位質量制冷劑的制冷量計算
10、低壓級單位質量制冷劑的壓縮功計算
11、低壓級制冷劑質量循環量計算
12、低壓級壓縮機的理論功率P_d 計算
13、高壓級壓縮機的排氣量Vpg計算
14、低壓級壓縮機的排氣量Vpd計算
15、兩級壓縮制冷系數ε的確定計算
16、中間壓力pm和中間溫度tm的確定計算
17、理想的中間壓力pm可按下式運算
18、學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理?yè)?jù)運行據數時，制冷劑的比較）、組件計算、組件效率的計算。
19、學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數
五、配置表

序號	名稱	型號	單位	數量
1	高級壓縮機	220V/50HZ	個	1
2	低級壓縮機	220V/50HZ	個	1
2	冷卻系統		個	1
3	蒸發器	大片	套	1
4	冷凝器	220V/50HZ	套	1
5	高壓表	3.5MP	個	3
6	低壓表	1.5MP	個	1
6	視液器	3/8	個	2
7	壓力變送器		個	3
8	壓力控制		個	1
9	過濾器	3/8	個	2
10	手閥	3/8	個	2
11	節流控制器	24V	套	2
12	膨脹閥	2MM	個	2

友情提示：

1、貨品驗收：閣下收貨時請檢查雙級壓縮機式制冷系統實驗裝置的貨品外觀，核實雙級壓縮機式制冷系統實驗裝置的數量及配件，拒收處于受損狀態的雙級壓縮機式制冷系統實驗裝置；

2、質保：頂邦將為閣下提供雙級壓縮機式制冷系統實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對雙級壓縮機式制冷系統實驗裝置的免費維修，超出條件承諾時提供對雙級壓縮機式制冷系統實驗裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌碾p級壓縮機式制冷系統實驗裝置選型錯誤或雙級壓縮機式制冷系統實驗裝置購買數量錯誤，造成雙級壓縮機式制冷系統實驗裝置的退換貨要求，將不被接受；

4、貨期：雙級壓縮機式制冷系統實驗裝置的發貨期為參考值，如您需要了解雙級壓縮機式制冷系統實驗裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對雙級壓縮機式制冷系統實驗裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關雙級壓縮機式制冷系統實驗裝置的咨詢。
