電動閥門控制安裝實訓裝置
[規格型號]: DB-DF102
[產品名稱]: 電動閥門控制安裝實訓裝置
[價  格]: 詢價
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

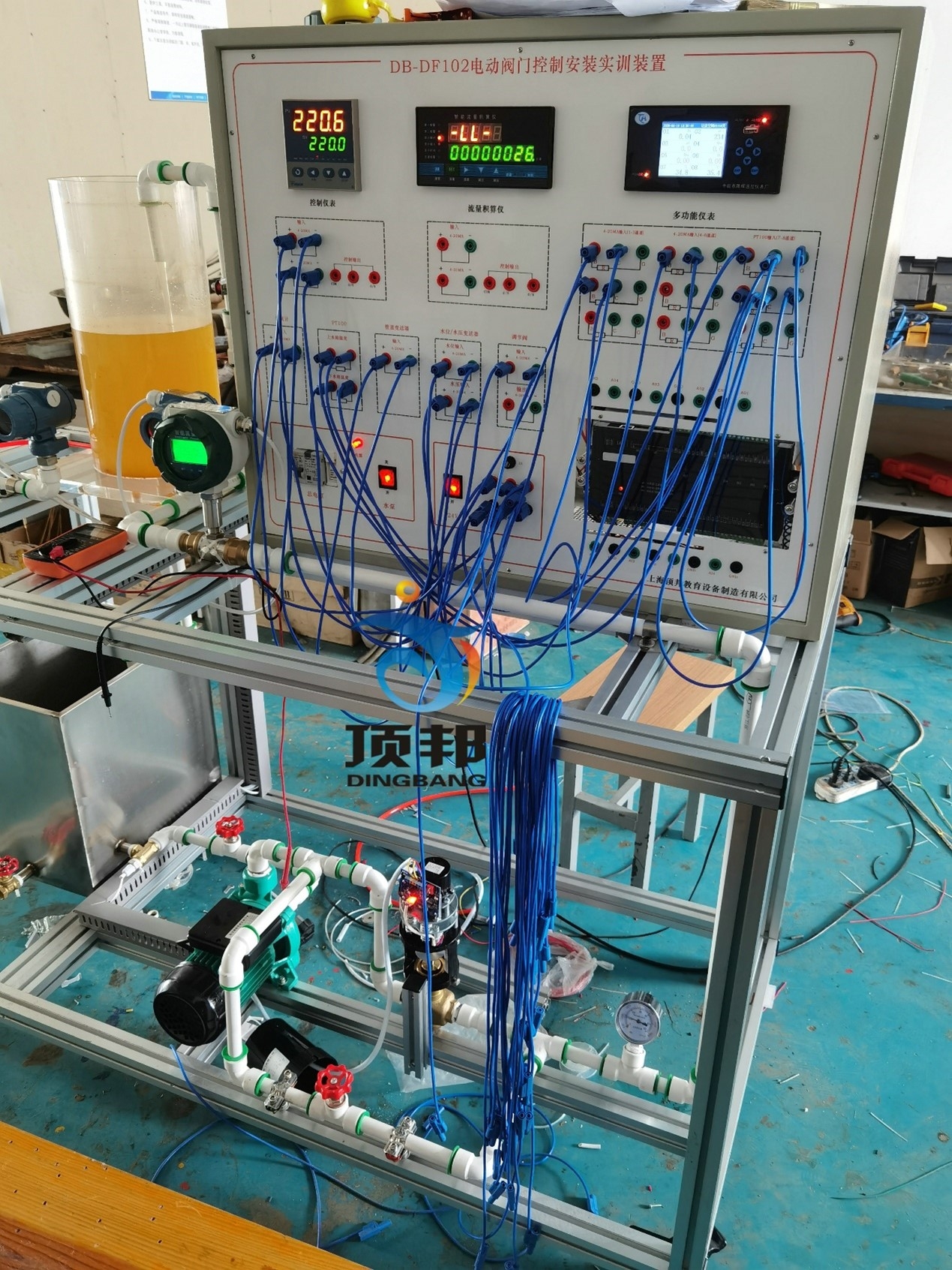

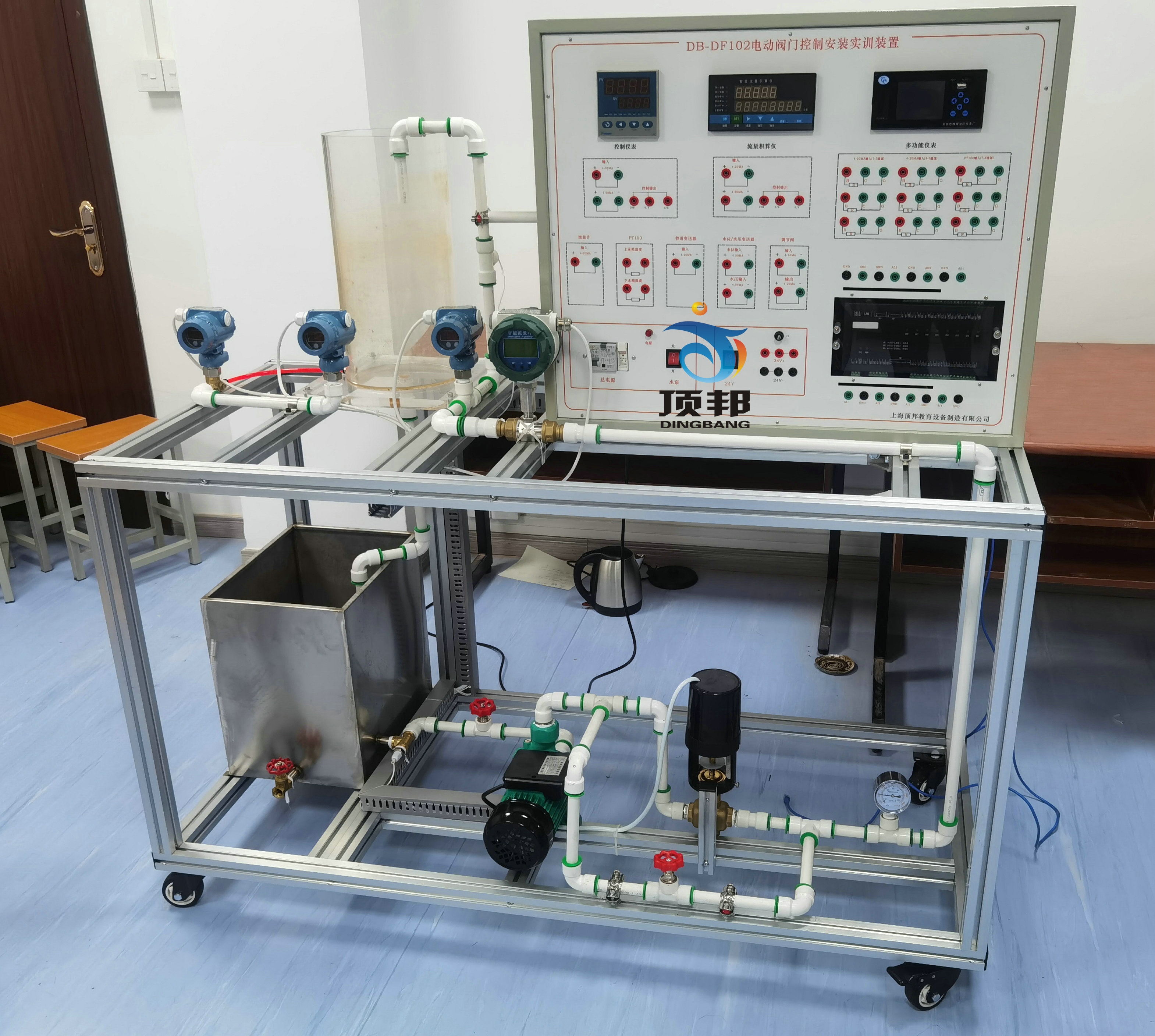

電動閥門控制安裝實訓裝置



一、設備構成:
1、位式調節
電動閥門控制安裝實訓裝置由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、無紙記錄儀、上下水箱等組成。

 電動閥門控制安裝實訓裝置上水箱中的水位由水位傳感器檢測信號,并把信號轉換成4-20 mmA的標準信號送至分線器 ,分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號,其中一路進入控制儀,與給定值比較以控制水位。給定值及控制回差等參數由位式調節控制儀設置。
2、PID調節
由水泵、壓力調解閥、電動調節閥、水位傳感器、分線器、DDC控制調節控制儀、上下水箱等組成。
上水箱中的水位由水位傳感器檢測信號,并把信號轉換成4-20 mmA的標準信號送至分線器 ,分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號,其中一路進入PID控制儀,與給定值比較以控制水位。給定值及控制參數由PID調節控制儀參數設置,其中P、I、D參數可以手動設置,也可以由控制儀進行自整定。其設置方法及操作方式調節控制儀使用說明書。
實驗操作步驟:
把下水箱的水充滿;
接通電源;
啟動水泵,檢查系統不得漏水;
設置給定參數,本設備要小于一米,一般設置0.6米左右(600mm左右);
調節模擬輸出排水量;
調節供水壓力;
等控制穩定后讀取儀表顯示的相關各個參數及液位計的數值,紀錄于事先設計的記錄表格中;
二、技術參數
儲存罐:30L
離心泵功耗:250W、大流量:150L/min、速度:2800min-
壓力傳感器:0...100mbar
控制閥DN20:4,0m³/4-20MA
尺寸和重量
長寬高:1500x700x1750mm
重量:約124Kg

三、功能
實用性強

電動閥門控制安裝實訓裝置控制器采用市場上廣泛應用的DDC控制器及相關繼電器、控制開關、指示燈、標準通信接口可編程控制器,上位機軟件實時顯示系統運行狀態及數據。
可觀察到中央控制器、接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及DDC主機單元
DDC7501 主機參數:
1).電壓+24V
2).AI模擬量輸入輸出點:12個
3).AO模擬量輸出輸出點:5個
4).DI數字量輸入點:8個
5).DO數字量輸入點:8個
四、配置表

序號 名稱 數量
1 DDC7501 主機 1個
2 DDC通信轉換卡 1個
3 DDC通信軟件 1個
4 不銹鋼鋁框架 1個
5 智能調節儀902 1個
6 無紙紀錄儀481 1個
7 開關電源 1個
8 控制軟件 1個
9 水泵 1個
10 管道靜壓變送器 1個
11 電磁流量計 1個
12 指針壓力表 1個
13 PT100熱電阻 2個
14 電動調節閥:1套 1個
15 閥門:若干 1個
16 電磁流量計 1個
17 流量積算儀 1個
18 有機玻璃水箱 1個
19 儲水箱 1個
20 擴散硅壓力變送器 1個
21 電容式壓力變送器 1個
