實驗?zāi)康模?br />
1.活塞式壓氣機性能實驗裝置可以了解活塞式壓氣機的工作原理和構造。
2.活塞式壓氣機性能實驗裝置可以根據實驗測量的數據，掌握計算理論軸功率、等溫壓縮軸功率、壓氣機效率和容積效率的方法；分析影響壓氣機性能的因素。

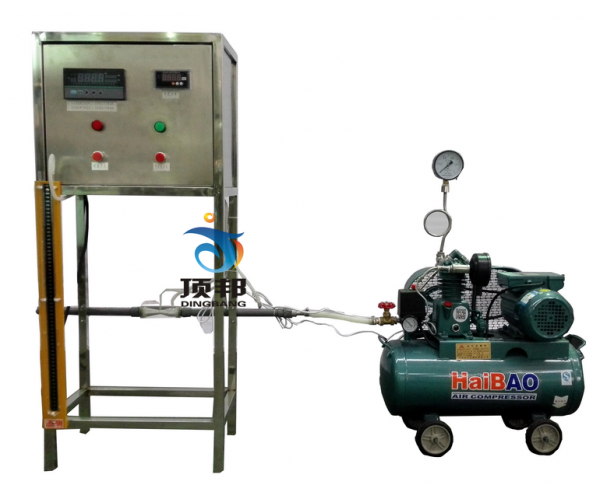

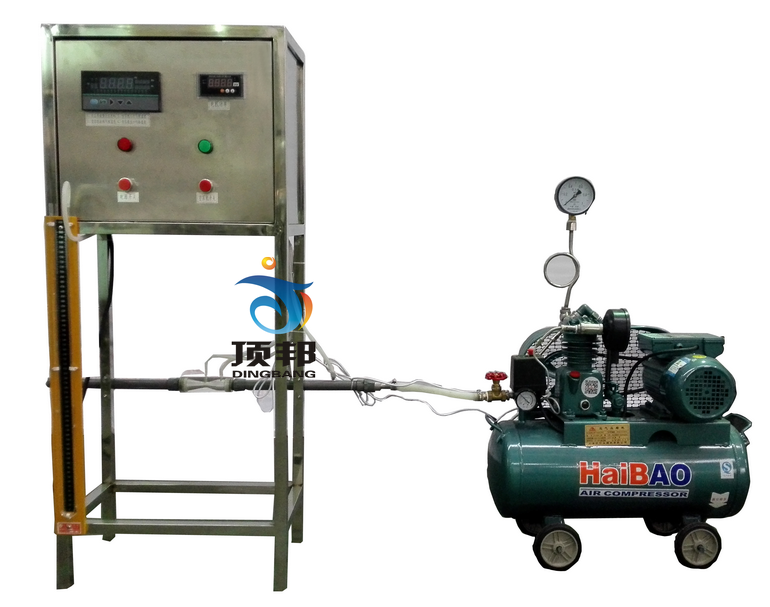

活塞式壓氣機性能實驗裝置主要配置：
單缸活塞式壓縮機，電動機0.75KW，電動機支撐裝置，稱重傳感器測量電動機力矩，數顯電動機轉速表，文丘里流量計及差壓傳感器，缸體壓力表，罐體壓力表，各點溫度由PT100鉑電阻測試，電動機的轉速用變頻器調節，數顯8路萬能信號輸入巡檢儀測量顯示電動機扭矩g、電動機轉速n/h、缸體壓力和罐體壓力Pa、出口流量m3/h、各點溫度℃。
活塞式壓氣機性能實驗裝置技術參數：
1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率750W。
2、單缸活塞式壓縮機：功率750W，排氣量36 L/min，工作壓力0.7MPa。
3、文丘里流量計配差壓傳感器測量流量：量程0—1000Pa，精度0.5級。
4、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表顯示溫度、流速、速等實驗全部測量參數。
5、外形尺寸：1500×500×1500mm，外形為不銹鋼可移動支架，帶雙剎車輪。
