YY-18-T 液壓傳動插孔式演示裝置

一、概述

液壓傳動插孔式演示裝置為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。液壓傳動插孔式演示裝置同時對比演示多個不同油路的工作原理，而且使油路系統的安裝調試有必要的程序且不占用上課教學時間，就必須有能夠演示多種實驗回路的液壓傳動插孔式演示裝置。
液壓傳動插孔式演示裝置可組合多種實驗回路，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使系統的實驗范圍更加廣，內容更加豐富。本系統采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制、實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的必備儀器。

二、特點

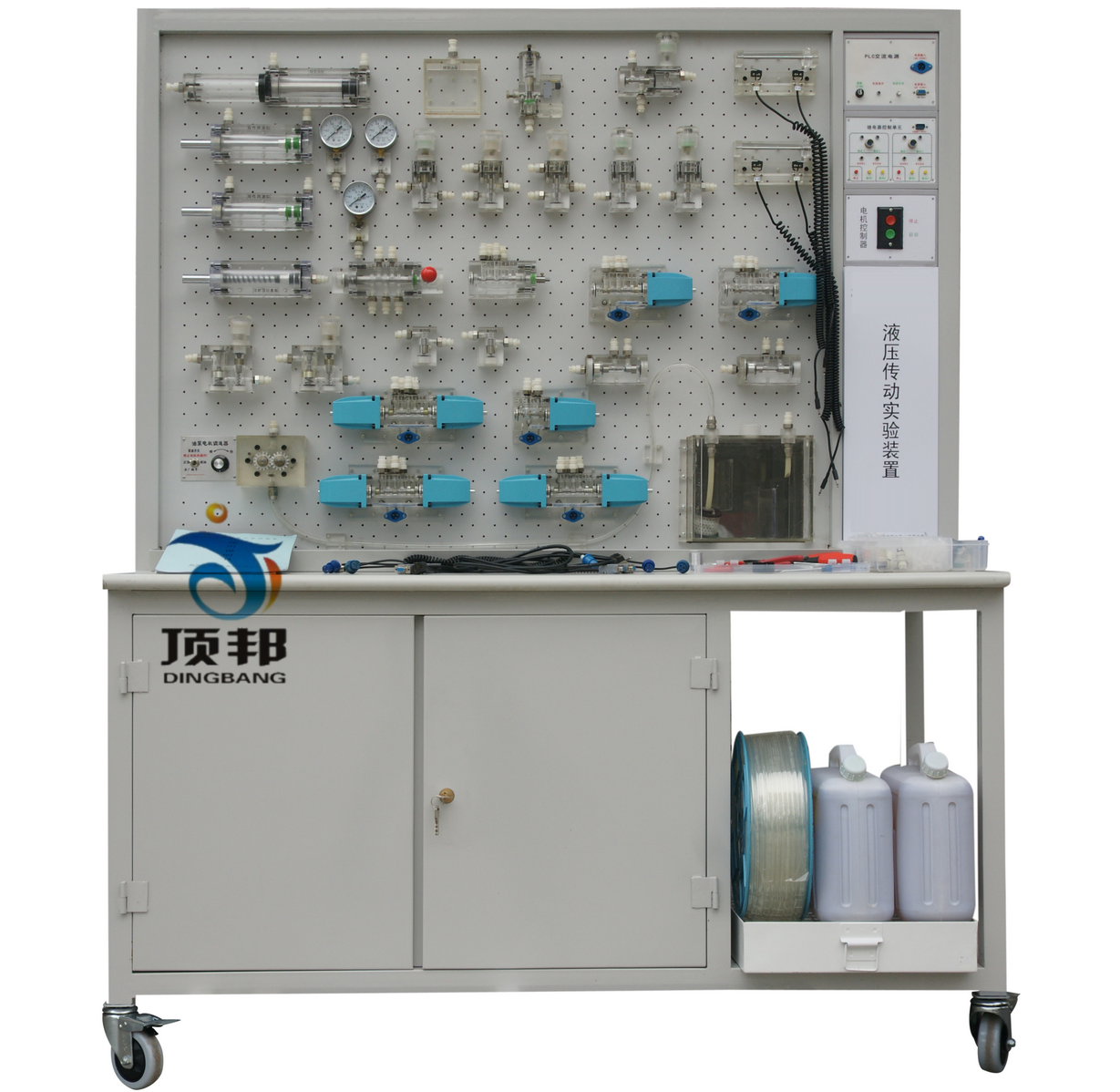

1、液壓傳動實驗臺采用立體柜式結構，元器件操作方便，立體感強。
2、液壓傳動實驗臺實驗系統元件均采用透明液壓元件，使實驗過程更加直觀。
3、液壓傳動實驗臺實驗系統元件采用插孔式組合，使組裝回路簡單易行。
4、液壓傳動實驗臺采用了優質密度板材料，進口樹脂面漆，結實牢固，美觀大方。
5、液壓傳動實驗臺采用繼電器控制方式，同樣可根據需要擴展為PLC控制，方式多種，內容豐富。

三、技術參數

1、交直流電源：輸入 AC 220V 50Hz 輸出 AC 220V 50Hz ，DC 24/2A
2、繼電器控制輸出： 輸入 AC 220, DC 24V/2A , 輸出 AC 220V
3、電機控制模塊: AC 220V 50Hz
4、油泵電機：Z-400 直流電動機，功率：400W 并配專用穩壓直流電機調速器，調速范圍：0-2000rpm，演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
5、液壓傳動實驗臺外形尺寸：1500mm×640mm×1850mm

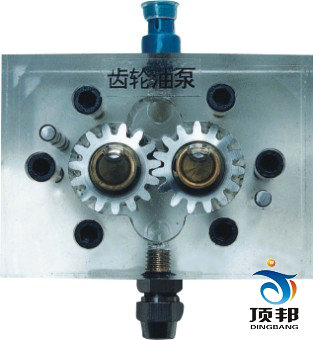

交直流電源實驗專用齒輪泵站

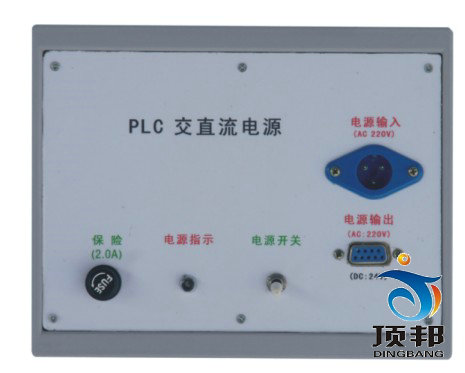

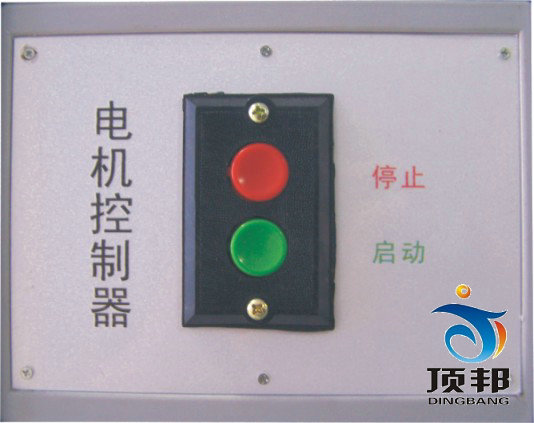

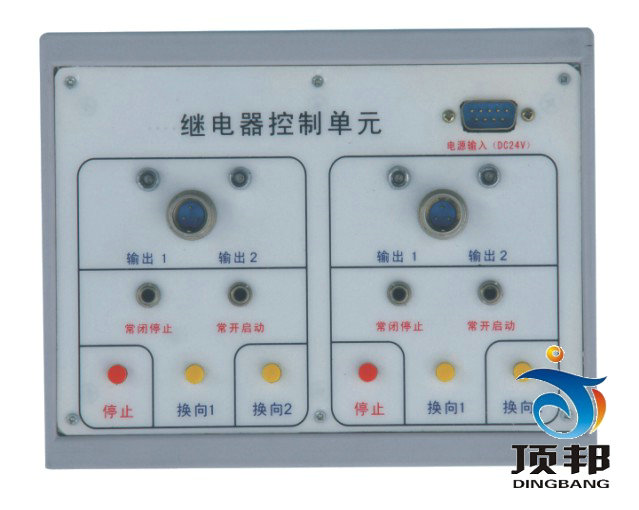

繼電器控制單元 電機控制器

四、基本配置

（一）液壓元件配備：
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。
（二）電氣模塊：
1.直流24V（2A）電源單元
2.繼電器控制單元
3.電機控制器
（三）附件
1.菲力格-300專業工具配件箱

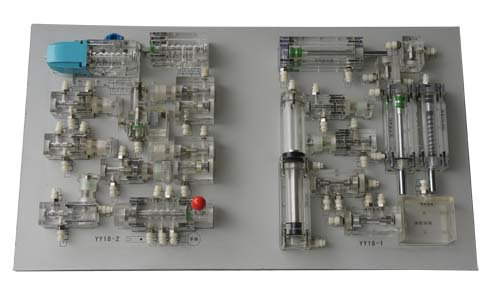

元件配置板1

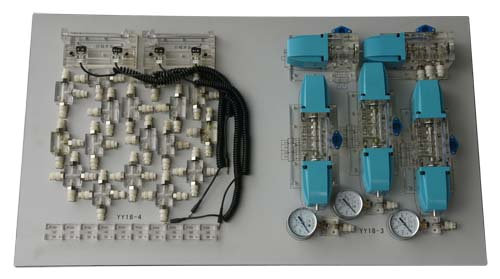

元件配置板2

五、基本實驗

A.用手動換向閥的換向回路
B.用“O”“M”型機能換向閥的閉鎖回路
C.用液控單向閥的閉鎖回路
D.壓力調定回路
E.二級壓力回路
F.用減壓閥的減壓回路

G.用增壓缸的增壓回路
H.用換向閥的卸載回路
I.進油節流調速回路
J.回油節流調速回路
K.調速齒輪泵調速回路
L.調速齒輪泵和調速閥的復合調速回路

M.流量閥短接的速度換接回路
N.二次進給回路
O.用順序閥的順序動作回路
P.用壓力繼電器的順序動作回路
Q.用電器行程開關的順序動作回路
R.用行程閥的順序動作回路
