[規格型號]：	DB-19C
[產品名稱]：	力士樂液壓傳動與PLC控制實訓裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-19C 力士樂液壓傳動與PLC控制實訓裝置

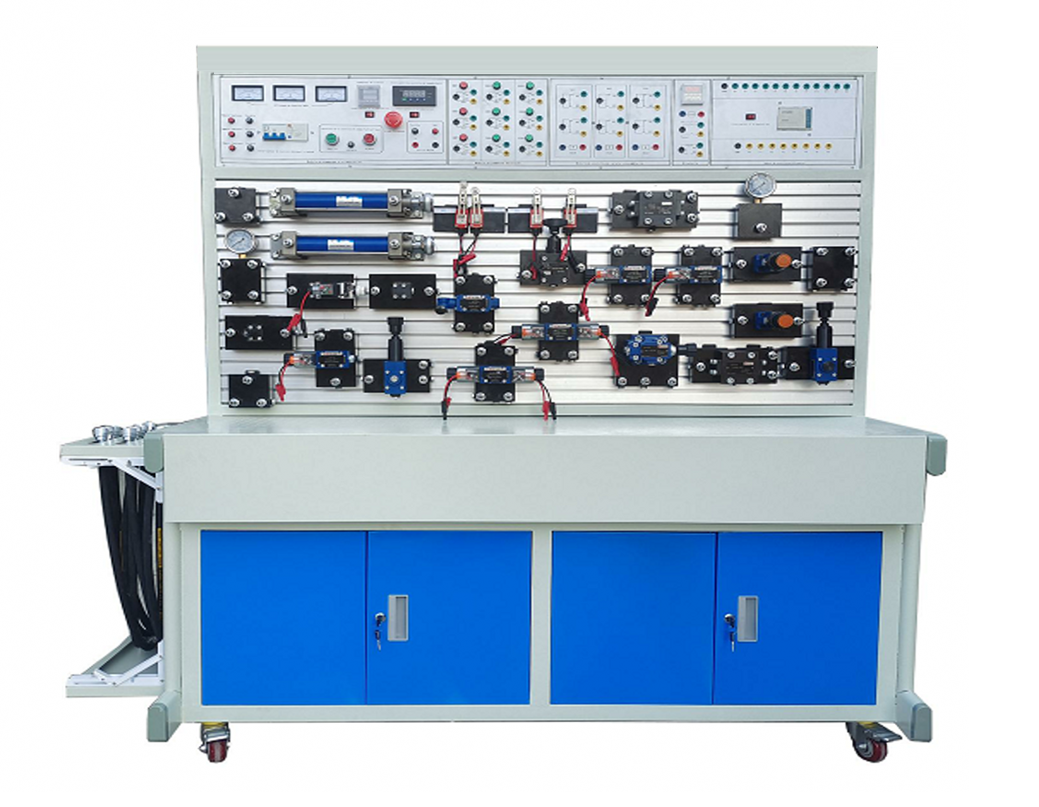

（參考圖）

一、概述：
力士樂液壓傳動與PLC控制實訓裝置是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
力士樂液壓傳動與PLC控制實訓裝置集真實的液壓元件、執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。實驗室安全管理系統，該系統集成無線遠程實驗臺電源管理系統，終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。采用密碼上電功能，只有密碼輸入正確才能給實驗臺上電。

二、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、輸出直流電源：DC24V
3、裝置容量：<2kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1600mm×650mm×1750mm
7、液壓泵站：最大容積40L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。
變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。
8、電源模塊：電源部分別配有三個380V電壓表，啟動/停止按鈕主要用于控制液壓泵站是否通電。配置急停按鈕等，提供電氣控制電路中的DC24V直流電壓。
9、PLC 主機模塊：西門子S7-200SMART主機，主機為12點開關量輸入，8點開關量輸出。
10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊、觸摸屏、電源安全管理系統等。
11、通過機械控制，傳統繼電器控制，先進的PLC自動控制靈活實現其功能。
12、所有閥座采用航空鋁加工而成并全部發黑處理。
13、整體結構采用鋁型材搭建而成。
三、配置清單
1、配置組成

序號	名稱	主要配置	數量
1	直流繼電器模塊	配置3只直流+24V繼電器，開關量(包括線圈)接線端子全部引到面板上，并且線圈得電時有相應的指示燈指示。	1
2	控制按鈕模塊	9只復位按鈕，按鈕開關接線端子全部引到面板上。	1
3	直流時間繼電器模塊	配置1只直流24V時間繼電器，開關量（包括線圈）接線端子全部引在面板上。	1
4	PLC主機模塊	采用西門子S7-200SMART20主機，I/O口12點，8路DC輸入/16路繼電器輸出	1
5	電源模塊	3只380電壓表，3只保險絲、3只指示燈、急停按鈕、油泵啟停，直流24V輸出，電源安全管理系統	1
6	觸摸屏模塊	通態7寸	1
7	液壓泵站	1.5KW，20VP	1
8	實驗臺	鋁型材一體式	1

2.液壓元件

序號	名稱	主要配置	數量	備注
1	雙作用液壓油缸	行程200mm	2個
2	二通流量閥（調速閥）	2FRM5-31B/15QB	2個	力士樂
3	二位三通電磁換向閥	3WE6A61B/CG24N9Z5L	1個	力士樂
4	二位四通電磁換向閥	4WE6C61B/CG24N9Z5L	2個	力士樂
5	二位四通手控?fù)Q向閥	4WMM6C50BF	1個	力士樂
6	三位四通電磁換向閥（O型）	4WE6E61B/CG24N9Z5L	1個	力士樂
7	三位四通電磁換向閥（M型）	4WE6M61B/CG24N9Z5L	1個	力士樂
8	節流閥	RVP8-1-10B/	1個	力士樂
9	單向閥	RVP8	1個	力士樂
10	先導式溢流閥	DB10-1-50B/100U	1個	力士樂
11	直動式溢流閥	DBDH6P10B/100	1個	力士樂
12	直動式順序閥	DZ6DP1	1個	力士樂
13	直動式減壓閥	DR6DP1	1個	力士樂
14	液控單向閥	SV10PA2	2個	力士樂
15	壓力繼電器	HED8OP	1個	力士樂
16	耐震壓力表	量程10MPa	1個
17	三通裝有鋁板	配裝3個標準快速接頭	4只
18	四通裝有鋁板	配裝4個標準快速接頭	4只
19	進油分配塊	配裝4個標準快速接頭一只壓力表	1只
20	液壓油管	8通徑	22根
21	油泵	液壓泵站	1個
22	油管支架		1套
23	進油四通	帶壓力表	1只
24	回油四通		1只

四、可以完成的實訓項目：
可完成十多種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下
1.單級調壓回路
2.多級調壓回路
3.減壓回路
4.卸荷回路
5.進油節流調速回路
6.回油節流調速回路
7.旁油節流調速回路
8.液壓缸差動連接的快速運動回路
9.調速閥短接速度換接回路
10.調速閥串聯的速度換接回路
11.調速閥并聯的速度換接回路
12.用換向閥的換向回路
13.用“O”型機能換向閥的鎖緊回路
14.用液控單向閥的鎖緊回路
15.用順序閥控制的順序動作回路
16.用壓力繼電器控制的順序動作回路
17.用行程開關控制的順序動作回路
18.用調速閥控制的同步回路
19.觸摸屏的軟元件控制回路

友情提示：

1、貨品驗收：閣下收貨時請檢查力士樂液壓傳動與PLC控制實訓裝置的貨品外觀，核實力士樂液壓傳動與PLC控制實訓裝置的數量及配件，拒收處于受損狀態的力士樂液壓傳動與PLC控制實訓裝置；

2、質保：頂邦將為閣下提供力士樂液壓傳動與PLC控制實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對力士樂液壓傳動與PLC控制實訓裝置的免費維修，超出條件承諾時提供對力士樂液壓傳動與PLC控制實訓裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌牧κ繕芬簤簜鲃优cPLC控制實訓裝置選型錯誤或力士樂液壓傳動與PLC控制實訓裝置購買數量錯誤，造成力士樂液壓傳動與PLC控制實訓裝置的退換貨要求，將不被接受；

4、貨期：力士樂液壓傳動與PLC控制實訓裝置的發貨期為參考值，如您需要了解力士樂液壓傳動與PLC控制實訓裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對力士樂液壓傳動與PLC控制實訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關力士樂液壓傳動與PLC控制實訓裝置的咨詢。
