實驗一、帶傳動實驗
一、 帶傳動的工作原理及特點
 |
1、帶傳動的工作原理：
圖1-1 磨擦型帶傳動工作原理
摩擦型帶傳動通常由主動輪、從動輪和傳動帶組成。傳動帶以一定的初拉力F0緊套在帶輪上，在F0的作用下，帶與帶輪的接觸面間產生正壓力，當主動輪1回轉時，接觸面間產生摩擦力，主動輪靠摩擦力使傳動帶3與其一起運動。同時，傳動帶靠摩擦力驅使從動輪2與其一起轉動，從而主動軸上的運動和動力通過傳動帶傳遞給了從動軸。
2、 帶傳動的特點
摩擦型帶傳動主要特點如下：
1、傳動帶具有彈性和撓性， 可吸收振動并緩和沖擊， 從而使傳動平穩、噪聲��；
2、當過載時，傳動帶與帶輪間可發生相對滑動而不損傷其他零件，起過載保護作用；
3、適合于主、 從動軸間中心距較大的傳動；
4、由于有彈性滑動存在，故不能保證準確的傳動比，傳動效率較低；
5、張緊力會產生較大的壓軸力， 使軸和軸承受力較大，帶傳動壽命底。
另外，帶在工作時，會產生彈性滑動，因此，傳動比不能嚴格保持不變。帶傳動的輪廓尺寸大，傳動效率較低。因此， 帶傳動一般傳遞功率為50～100 kW，帶速為5～25 m/s，傳動比不超過5，效率約為0.92～0.97。
3、帶傳動的類型

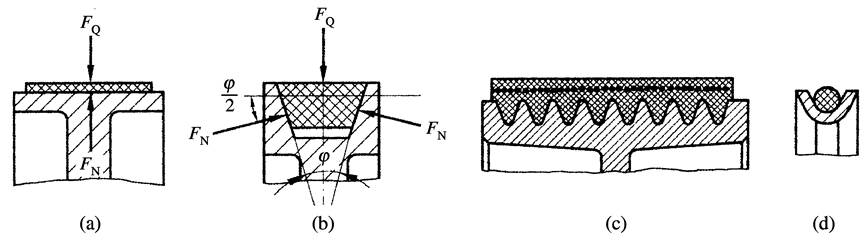

圖1-2 帶的傳動類型和橫截面形狀
(a) 平帶； (b) V帶； (c) 多楔帶； (d) 圓形帶
V帶的截面形狀為梯形， V帶按其寬度和高度相對尺寸的不同，又分為普通V帶、窄V帶、寬V帶、 汽車V帶、齒形V帶、大楔角V帶等多種類型，目前，普通V帶應用最廣。
二、實驗操作
1、實驗的目的：
⑴了解帶傳動的構成，認識其組成元件；
⑵了解帶輪相關幾何參數的定義及其意義；
⑶掌握計算帶輪傳動比、帶傳動系統中軸的轉速及力矩的計算方法；
⑷了解帶在工程實際中的應用；
⑸掌握V帶的安裝及校準方法；
⑹掌握帶張力的調整方法。
2、實驗內容：
⑴計算帶輪傳動比；
⑵計算帶傳動系統中軸的轉速及力矩；
⑶安裝并校準V型帶；
3、實驗的儀器與設備
實驗工作臺、電機一臺、電機座、帶輪、V帶、軸承座、立柱、傳動軸（φ20活塞桿）、T型螺釘、M12螺母、、直尺一把（20cm）、米尺一把、、轉速傳感器、安裝工具一套等。
4、實驗過程與步驟：
實驗1、計算帶輪比率
步驟：在這個實驗里，將計算所給例題中帶輪的比率，即傳動比。在下個實驗中計算帶傳動中軸的力矩和轉速時會用到這個數值。
例：計算圖示1-3帶輪的比率，在這種情況下，一個帶輪的直徑是56mm，另一個是80mm。傳動比為：i=56/80=0.7。
PD=80 PD=56

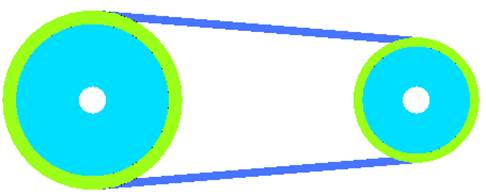

圖1-3
1、 計算如圖1-4所示帶輪比率
帶輪比率=
PD=90 PD=50

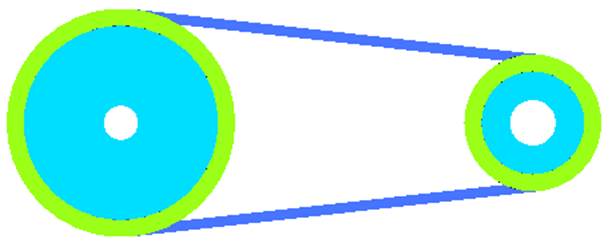

圖1-4
實驗2、計算帶傳動系統中軸的轉速和力矩
大致步驟：在這個實驗中，將利用公式來計算主動軸和從動軸的轉速和力矩。
例：計算圖1-5中所示帶傳動系統中從動軸的轉速，主動輪直徑為56mm，從動輪直徑為80mm，主動輪力矩為200n.m，主動輪轉速1750r/min。算法如下：
Ø 帶輪比率=56/80=0.7
Ø 從動軸轉速=1750*0.7=1225r/min
Ø 從動輪力矩： （n.m）
PD=80 PD=56
圖1-5
1、 計算圖1-6所示帶傳動系統中（其中主動輪直徑為50mm，從動輪直徑為90mm，主動輪力矩5.5N/m，主動輪轉速120r/min）
1) 從動軸轉速： （rpm）
PD=90 PD=50
圖1-6
實驗3 安裝和校準V帶傳動系統
在這個實驗中，將執行安裝步驟和校準V帶傳動系統，保證兩傳動軸的平行度。完成搭接和校準后將在下個實驗中運行電機。
1.執行下列安全檢查
A.穿著合身的衣服（不可穿較寬松的），袖子扎起
B.項鏈、手表、戒指、領帶等飾品必須摘下
C.將長發盤起或置于帽中
D、地面不可潮濕。
2.將安全開關鎖住
3.安裝傳動系統
A． 選擇固定安裝電機的適當位置，（盡量靠近臺子的角邊，留下足夠的空間安裝固定帶輪傳動系統）如圖1-7所示；
圖1-7
B． 將電機底座開的U行槽對著臺子的T行槽，將底座的前邊和T行槽邊盡量保持平行，用T行螺釘、墊圈和螺母固定電機（螺母不要擰緊，以方便調整帶的張緊，和傳動系統的平行度）
C． 將帶輪裝在電機軸上（輕輕推入），直到帶輪上的螺孔和電機軸上的鍵槽對齊，通過內六角扳手?jǐn)Q緊緊定螺釘固定帶輪。
D．
 |

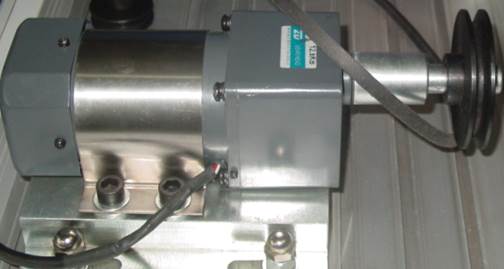

拉動帶輪檢查是否與電機軸固緊。裝配結果如圖1-8所示：
圖1-8

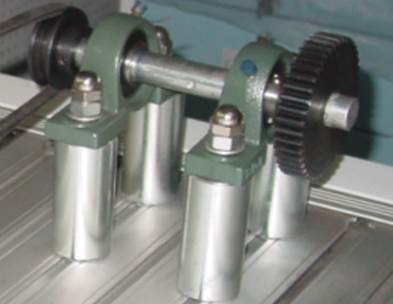

E． 選折合適的傳動軸，將傳動軸和軸承安裝在一起；
F． 用V帶試著選擇合適的位置，用長T行螺釘、墊圈、螺母固定四個軸承支架和安裝兩個軸承；
G． 將從動帶輪安裝在傳動軸上（和安裝主動帶輪相同），拉動帶輪檢查是否與傳動軸固緊；

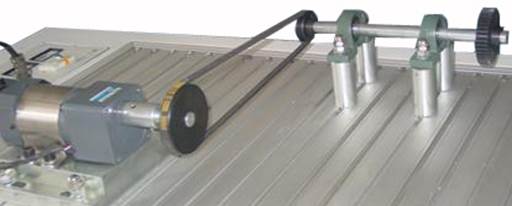

H． 找到適配的V型帶，將V型帶裝在兩帶輪的輪槽內；裝配結果如圖1-9所示
圖1-9
I． 調整電機的位置，將米尺放置在從動帶輪表面上，其棱邊靠在從動帶輪上，然后檢查主動帶輪的位置，主動帶輪必須調整到其端面與從動帶輪端面在同一條直線上，即兩個帶輪的端面應齊平.以從動帶輪的位置為基準是因?yàn)榫同F(xiàn)裝置而言電機的位置比較容易進行調整.如果主動輪的端面也能和米尺的棱邊直接靠上，則證明主動軸與從動軸是平行的，（如果經測量發現主動帶輪的端面僅有一端和米尺的棱邊接觸上，則說明軸不平行，如果主動帶輪沒有任何部分與米尺接觸上，則說明兩軸不平行或是帶輪未對準.）

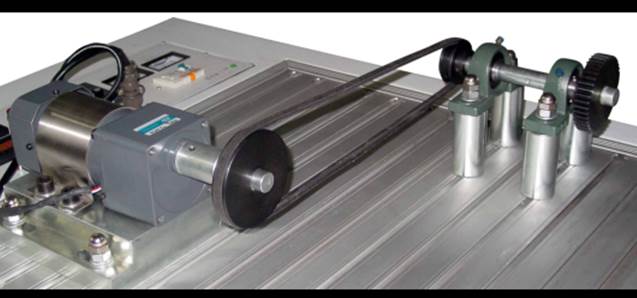

J． 校準好傳動系統后擰緊電機底座上的4個T型螺釘。裝配結果如圖1-10所示，手動運行傳動系統，確保機構能穩定安全運行。
圖1-10
實驗4、確定帶的張緊力
注：本實驗應根據設備的具體參數進行自行設置，帶的張緊力應根據設計公式進行計算：
其中：
ka——為包角系數；
v——帶速（m/s）；
q——帶每米的質量（kg/m）；
z——V帶的根數；
p——單根V帶傳遞的功率（KW）
測定帶的許用張緊力
| 特征 | 參數 |
| 帶型號 | Z |
| 帶輪直徑 | 50、90mm |
| 運行速度 | 120RPM |
| 帶的使用狀態（新、舊） | 新 |
實驗5、分析V帶傳動
步驟：在這個實驗中，你將繼續上個實驗的內容，測量V帶傳動的輸出速度和力矩
1、 繼續上個實驗，執行下列步驟打開電機：
A. 打開電源；
B. 打開電機電源；
2、 用轉速表測量電機軸（主動軸）和從動軸的轉速，并記錄下來
主動軸轉速 （RPM）
從動軸轉速： （RPM）
傳動比：
從動軸的轉速： r/min 該機構從動輪速度比主動輪速度低，稱為減速傳動。這種機構在工程實際中 常用.
C. 關閉電機；
D. 斷開安全電源；
3、 執行下列步驟拆卸V帶傳動
A. 松開電機底座的鎖定螺母并將電機朝從動軸方向移動，這樣將使帶松弛；
B. 將帶從帶輪上取下；
C. 確保將帶取下時不要用力，應盡可能的將電機移向從動軸方向.
D. 用內六角扳手?jǐn)Q松與電機軸相連的小帶輪的緊定螺釘；
E. 將帶輪從電機軸上取下；
F. 拆下從動軸上的帶輪，步驟同上；
G. 將兩個帶輪調換重新裝配，檢查帶的校準，張緊力并把電機鎖定到適當?shù)奈恢谩?br /> 4、 打開電源開關；
5、 開啟電機持續運行大約1分鐘后關閉電機；
6、 重新開啟電機并調到合適的速度運轉；
7、 用轉速表測量電機軸和從動軸的轉速并記錄下來：
主動軸轉速 （RPM）
從動軸轉速 （RPM）
傳動比
從動軸的轉速
8、 關閉電機；
9、 關閉電源；
10、 拆卸裝置，將各部件及工具收好。
習 題
1.1 窄V帶傳動與普通V帶傳動有什么不同?帶傳動為什么會產生彈性滑動？彈性滑動與打滑有什么不同？
1.2 設計V帶傳動時，如果根數過多，如何處理？如果小帶輪包角太小， 如何處理？
1.3 設計V帶傳動時，為什么要限制速度？為什么直徑不宜取得太��？
1.4 設單根V帶所能傳遞的最大功率Pmax= 4.2 kW，已知主動輪直徑D1=160mm，轉速n1=1500 r/min，包角α1= 140°，帶與帶輪間的當量摩擦系數fv=0.2， 求有效拉力F ，緊邊拉力F1。
1.5 已知V帶傳動的主動輪直徑da1=100 mm，從動輪直徑da2=400 mm，主動輪裝在三相異步電動機上，電動機轉速n1＝1450r／min，采用二根(A1800)V帶，三班制工作，載荷較平穩。 試求該傳動所能傳遞的功率。
1.6 試設計一液體攪拌機用的V帶傳動。小帶輪裝在電動機軸上，電動機功率P=1.5 kW，轉速n1=940r／min，從動輪轉速n2=290 r／min，二班制工作，要求中心距不超過500mm。
