> 平面機構運動設計分析與測試實驗臺技術參數
2022-04-26 08:56
平面機構運動設計分析與測試實驗臺技術參數
DB-PMJG

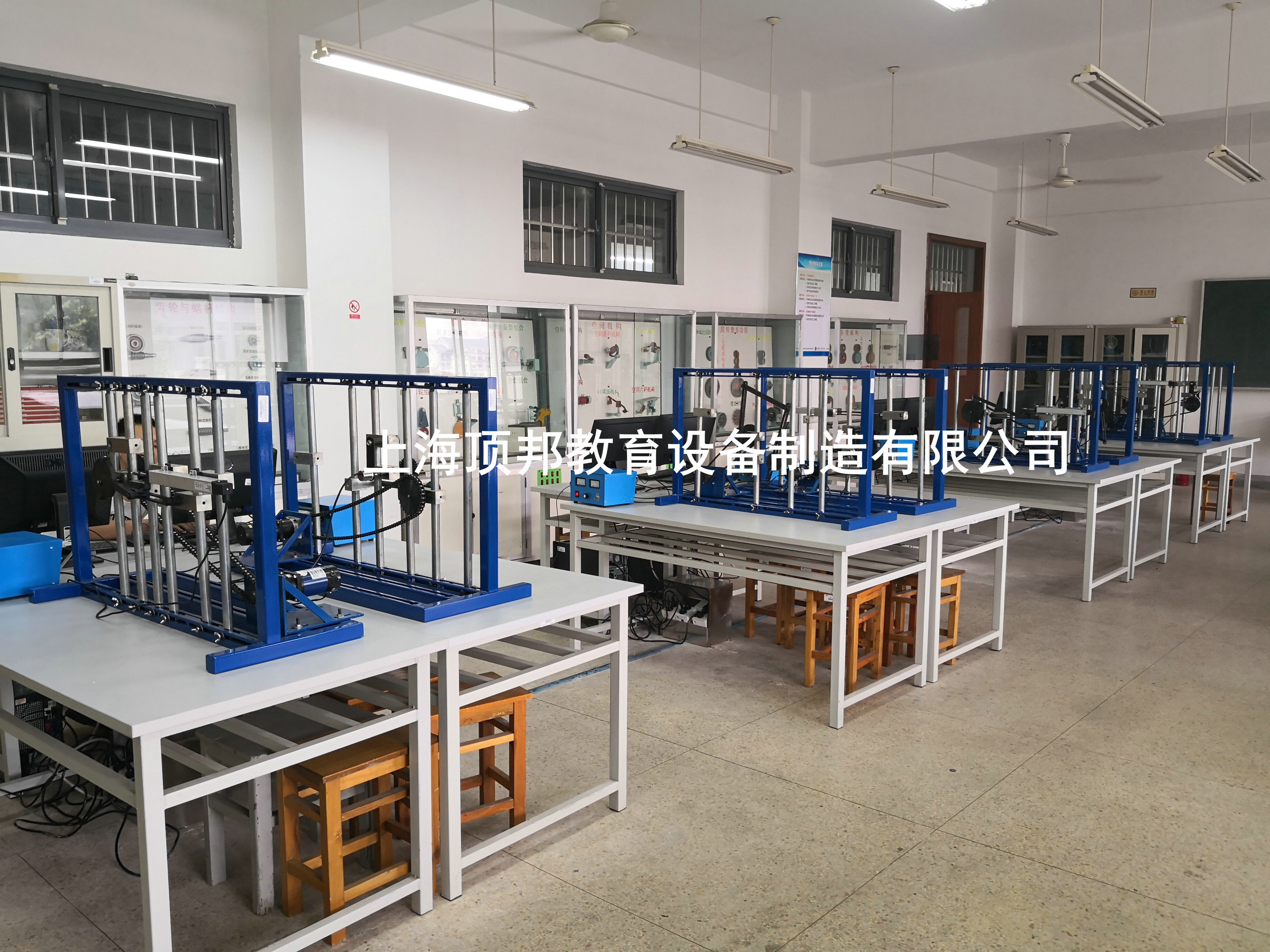

平面機構運動設計分析與測試實驗臺
(帶軟件)
一、概述
在滿足
空間機構創新組合及虛擬演示實驗臺
的全部功能的基礎上,增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。
二、主要特點(一)
1. 根據機構組成原理和桿組(包括高副桿組)迭加原理設計,能使學生通過實驗進一步掌握機構組成理論,熟悉桿組概念和機械傳動的基礎知識,為創新設計奠定良好的基礎;
2. 可組成性能各異的平面的、空間的組合機構傳動系統,有利于培養學生機構傳動系統方案的設計能務;
3. 本實驗裝置各傳動系統層次分明,連接可靠,不會產生構件之間的運動干涉或脫離,且能手動也可電動;
4. 該實驗裝置和連接方式具有設計巧妙,使用節范圍大,拆裝輕松方便,結構緊湊,元件之間的通用性好,拼裝方案多等特點。
5. 實驗臺拼裝調整靈活方便,各桿尺寸準確;
6. 實驗臺能拼裝不少于40余種的機構,拼裝的機構能靈活運動,無卡滯干涉現象。
主要特點(二)
1. 軟件的運動學設計與分析的重點是典型應用方案的實例分析,與教儀市場上之針對簡單機構的運動仿真分析對比,本軟件更具有實用性和價值性;
2. 軟件界面上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析;
3. 具有高精度的傳感器和數據采集卡,能測出適時數據和曲線,實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性;
4. 軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計,參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能,使機構運動創新設計增加了趣味性和實用性。
三、實驗項目
1. 基本實驗項目:
1. 導桿齒輪齒條機構; 21.六桿機構;
2.多桿行程放大機構; 22.雙擺桿擺角放大機構;
3.實現給定軌跡的機構; 23.轉動導桿與凸輪放大行程機構;
4.壓包機機構; 24.起重機機構;
5.飛剪機構; 25.鑄錠送料機構;
6.單缸汽油機機構; 26.插床插削機構;
7.內燃機機構; 27.插齒機主傳動機構;
8.鄂式破碎機; 28.刨床導桿機構;
9.泵; 29.曲柄增力機構;
10.攝影升降機; 30.曲柄滑塊機構和齒輪齒條機構的組合;
11.近似勻速輸出的往復運動機構; 31.曲柄搖桿機構;
12.可擴大行程機構; 32.四桿機構;
13.曲柄搖桿型插床機構; 33.曲柄滑塊機構;
14.縫紉機導線、導針機構; 34.曲柄滑塊式送料機構;
15.壓力表指示機構; 35.曲柄搖桿與搖桿滑塊機構;
16.攪拌機機構; 36.槽輪機構與導桿機構;
17.送紙機機構; 37.凸輪起重機機構;
18.卡片穿孔機的送卡機構; 38.平壓磨切機機構;
19.蒸汽機機構; 39.鍛壓機主拆行機構;
20.自動車床送料機構; 40.雙擺桿擺角放大機構;
41.起重機機構等。
2. 模塊化運動學設計與分析軟件,模塊有:
⑴. 牛頭刨床主執行機構運動學設計與分析(Ⅰ);
⑵. 牛頭刨床主執行機構運動學設計與分析(Ⅱ);
⑶. 插床主執行機構運動學設計與分析;
⑷. 刨床主執行機構運動學設計與分析;
⑸. 平壓模切機主執行機構運動學設計與分析;
⑹. 沖床主執行機構運動學設計與分析(分案一);
⑺. 沖床主執行機構運動學設計與分析(分案二);
⑻. 鍛壓機主執行機構運動學設計與分析;
⑼. 蒸汽機主執行機構運動學設計與分析;
⑽. 重型插床主執行機構運動學設計與分析。
四、主要技術參數
1. 計算機運動學設計與分析系統:
采用研華12位精度、16通道數據采集卡、32位PCI總線傳輸電纜等組成的數據采集與處理系統,保證了數據采集與分析的 精度與可靠性。
2. 測試傳感器:
直線位移傳感器:量程0-250mm,精度等級0.5級,數量:1只; 角位移傳感器:0-5V,脈沖數:500P,數量:2只;
3. 交流電源:220VAC±10%,50Hz;
4. 直流調速電機:220V、120W;
5. 直線電機:行程:500mm;
6. 實驗臺機架數:4臺套;
7. 零件主要材質:A3鋼、45#鋼。
軟件頁面
