主頁 > 新聞動態 > 煤礦培訓自動化試驗臺,煤礦自動化培訓臺
2021-04-07 08:23

煤礦培訓自動化試驗臺,煤礦自動化培訓臺


一、概述:
煤礦自動化控制實訓平臺學習、熟練操作自動化控制實訓平臺,該設備含以下內容:PLC、變頻器、網孔板、線槽和導軌、元器件、電機實訓模塊等

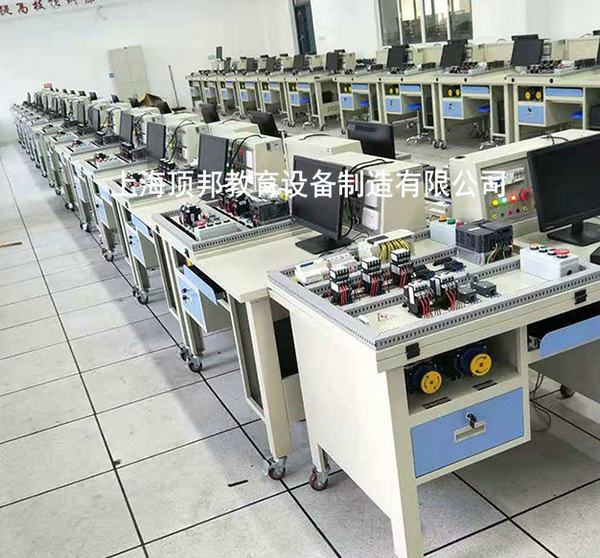

煤礦自動化控制實訓平臺

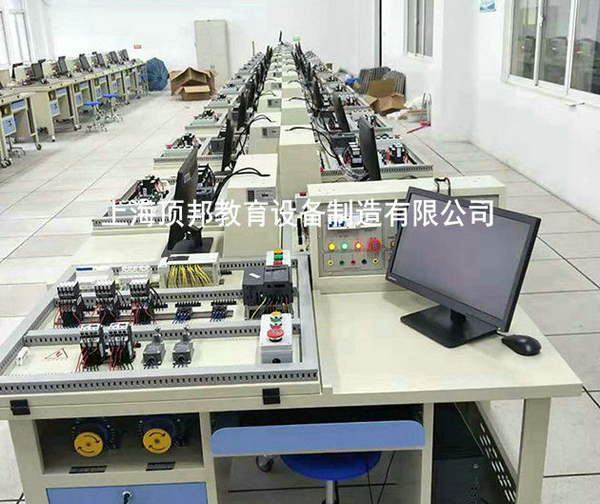

煤礦自動化控制實訓平臺
二、詳細技術參數:
(一)、裝置特點:
1.操作臺為全鋼結構,長*寬*高不小于1400mm*800mm*750mm.表面經高溫噴塑處理,美觀大方且有防銹絕緣的作用。設有二層抽屜以及電腦主機放置箱。右邊抽屜為鍵盤。抽屜上層放置電機.下層置放元器件及工具.
2.電氣實訓功能:該功能硬件部分包含:通用網孔板、角度調節支架、電氣器件等。角度調試結構根據人體工程學設計,通用安裝板可在0-60度電動調節安裝角度,學生可以根據身高和操作習慣進行角度調節,符合人機工程需求。學生可以在網孔板上進行日常的器件安裝與電氣線路的接線等,可以讓學生掌握電氣的設計、安裝、調試與優化等技能。
3.實訓操作臺下設四個帶固定調節機構的萬向輪,便于移動和固定。
4.操作臺為實訓操作時,電氣控制線路元器件安裝在左側網孔板上,采用2mm厚網孔板,工業灰噴塑,網孔板有效網孔尺寸不小于800 mm *800 mm *20mm.留有電源輸入插孔,標識清晰.操作方便、更換便捷,更接近于工業化操作實際。
5.操作臺采用三相五線制供電方式,設有電機專用漏電保護器. 輸出 380v 220v 24v 各種實驗電源,操作臺的各路電源輸出均有指示,使用時具有安全保障措施。
6.智能電源控制功能:該功能為整個裝置所需用電單元提供電源和由上位系統電源管理控制。包含設備總電源開關、電源供電指示、電源輸出安全插座、三相電源輸出插座、單相電源輸出插座、RFID電源管理單元等構成。電源管理可以接收上位發送過來的開、關指令進行管理,同時反饋電源的工作信息。也可以配置權限管理,使用者配有IC卡,在RFID刷卡區經注冊授權的IC卡(即管理員)卡可以實現在刷卡成功認證身份后可以對裝置的總電源進行控制。
7.操作臺留有網絡智能控制接口及攝像頭的安裝位置,可通過網絡和手機等移動設備控制。不管是電氣控制線路實訓教學,還是網絡智能化控制,都預留相應擴展空間。
8.電機模塊:安裝在實訓臺上,并引線到接口,方便學生檢測及實驗。
四、技術性能:
1.輸入電壓:三相四線(或三相五線)~380V±10%  50Hz
2.工作環境:溫度-10~+40℃  相對濕度<85%(25℃) 海拔<4000m
3.裝置容量:<1.5KVA  (可以優于此款)
4.重    量:100Kg(可以優于此款)
5.外形尺寸:1400×800×750mm3(可以優于此款)
6.漏電保護動作電流:≤30mA;漏電保護動作時間:≤0.1s。
五、裝置的基本配置及功能
(一)電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。
(二)主控功能板配備資源
三相五線制,空開電源輸入。采用封閉殼體,能夠提供三相五線380V電源,單相220V電源,直流24V電源,并帶有電源指示燈及外接端口,方便為實驗實訓提供電源。具體參數如下:
1.設備有總開關、設備急停按鈕,三相電源開關、單相電源開關、直流電源開關
2.電源模塊能夠提供三相五線380V電源,單相220V電源,直流24V電源,并能夠獨立控制各路電源
3.含有電源指示燈和急停按鈕,急停能夠直接切斷設備實驗用電
4.每路電源帶有熔斷器
5.電腦供電電源,設備實驗電源切斷后,電腦供電源不被切斷
六、主機配置清單

名 稱 規格型號 材質 數 量 備注
煤礦自動化控制實訓平臺 1400×800×750mm 全鋼 7臺 帶電腦位
西門子 300PLC CPU314C-2PN/DP   7臺
300系列專用電源 西門子   7臺
西  門 子
變 頻 器
CU250S-2PN   7臺
西 門 子
觸 摸 屏
KTP700(7寸觸屏)   7臺
三相異步電動機 三相0.18KW 380V   7臺
開關電源 LRS-35W-24V   10個
通 訊 線 MPI轉USB   10根
串口服務器 RS232/485/422轉以太網   7個
PLC遠程控制模塊 4G/WIFI熱點/有線   2個
工業以太網交換機     7個
信號發生器 0~5V~10V
0~4MA~20MA
  10個
網 孔 板 600*700*1.5(MM)   10塊

空氣開關
3P-32A   10個
2P-16A   10個
1P-10A   10個
中間繼電器 繼電器+底座
(線圈電源DC24V  5A)
  60個
導 軌 300PLC專用   10個
C45導軌/卡軌     50米
電 線

按鈕開關
黑色1平方   200米
自復位常開   50個
自復位常閉   50個
三位自復位   50個
工 具 電工工具   10套
數顯萬用表     3套
網 線     100米
水 晶 頭     50個
網 線 鉗     2把
DB9串口頭 公 頭   10個
母 頭         10個
配套教材 PLC與觸摸屏,變頻器,組態軟件,應用一本通   5本
S7-1200編程及應用   5本
PLC編程從入門到精通   5本
跟我到手學S7-300/400 PLC   5本
視頻教程 300系列軟件安裝視頻教程/300系列編程視頻教程/300系列應用技術教程   1套
實驗連接線 高可靠,護套式   7套
工具 網線鉗,手持電動工具,網線通斷測試儀,恒溫洛鐵,E型鉗   7套
實驗凳 ABS凳面,不銹鋼立柱,五腳觸地,氣壓升降   7張
