西門子PLC實訓臺定時器指令
使用定時器指令可創建編程的時間延時，用戶程序中可以使用的定時器數僅受 CPU 存儲器容量限制。每個定時器均使用 16 字節的 IEC_Timer 數據類型的 DB 結構來存儲功能框或線圈指令頂部指定的定時器數據。STEP 7 會在插入指令時自動創建 DB。

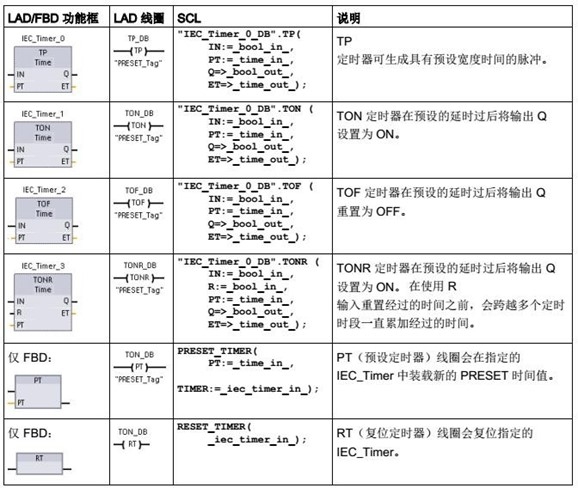

定時器指令，如表 2.13 所示：
表 2.13
（1） STEP 7 會在插入指令時自動創建 DB。
（2） 在 SCL 示例中，“IEC_Timer_0_DB”是背景 DB 的名稱。

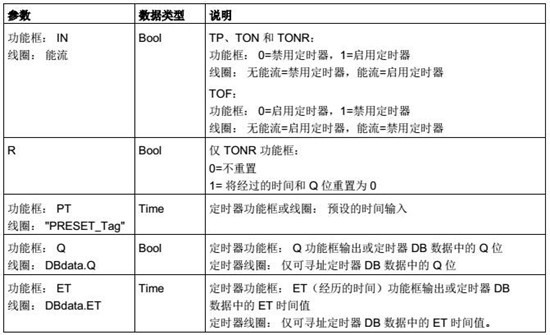

參數的數據類型，如表 2.14 所示：
表 2.14
PT 和 IN 參數值變化的影響，如表 2.15 所示：
表 2.15
PT（預設時間）和 ET（經過時間）值以表示毫秒時間的有符號雙精度整數形式存儲在指定的 IEC_TIMER DB 數據中，TIME 數據使用 T#標識符，可以簡單時間單元
（T#200ms 或 200）和復合時間單元（T#2S_200ms）的形式輸入。

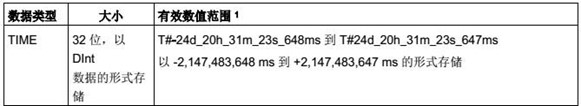

TIME 數據類型的大小和范圍，如表 2.16 所示：
表 2.16
注：在定時器指令中，無法使用上面所示 TIME 數據類型的負數范圍，負的 PT（預設時間）值在定時器指令執行時被設置為 0。ET（經過時間）始終為正值。
定時器線圈示例
三、計數器指令
計數器指令
（1） 對于 LAD 和 FBD：從指令名稱下的下拉列表中選擇計數值數據類型。
（2） STEP 7 會在插入指令時自動創建 DB。
（3） 在 SCL 示例中：IEC_Counter_0_DB 是背景 DB 的名稱。參數的數據類型
注：計數值的數值范圍取決于所選的數據類型，如果計數值是無符號整型數，則可以減計數到零或加計數到范圍限值。如果計數值是有符號整數，則可以減計數到負整數限值或加計數到正整數限值。
用戶程序中可使用的計數器僅受 CPU 存儲量限制，計數器占用以下存儲器空間： 對于 Sint 或是 USint 數據類型，計數器指令占用 3 個字節。
對于 Int 或 UInt 數據類型，計數器指令占用 6 個字節。
對于 DInt 或 UDInt 數據類型，計數器指令占用 12 個字節。
這些指令使用軟件計數器，軟件計數器的最大計數速率受其所在 OB 的執行速率限制。指令在的 OB 的執行頻率必須足夠高，以檢測 CU 或 CD 輸入的所有跳變。
（1） CTU 運算（加計數） 加計數功能框
（2） CTD 運算（減計數） 減計數功能框
（3） CTUD 運算（加計數和減計數） 加計數和減計數功能框
