微波及天線綜合實驗系統微波發送系統
一、實驗?zāi)康?br /> 1.掌握微波發送系統電路連接。
2.掌握微波發送系統測試方法。
二、實驗內容
1．正確進行系統電路連接；搞清微波發送系統信號流向及頻率的變化。
2．逐級測試微波發送系統各點頻譜。
3．測試微波發送系統各級輸出功率。
三、實驗儀器
1. 140MHZ中頻振蕩器模塊
2．微波鎖相信號源模塊
3．微波上變頻器模塊
4．微波前置放大器模塊
5. 微波發送濾波器模塊
6. 微波功率放大器模塊
7. AT5011頻譜儀
8.AT5000F2頻率擴展器
四、實驗電路連接

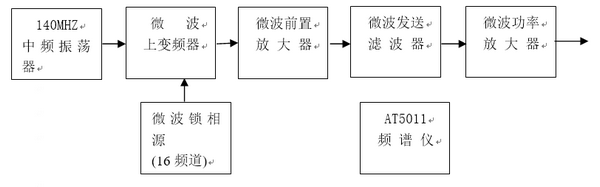

圖17-1微波發送系統實驗框圖
五、實驗步驟
1.按圖17-1微波發送系統實驗框圖連接，接通各模塊電源，相應模塊內電源指示燈亮。
2.用頻譜儀從微波上變頻器輸出逐級測量各級輸出信號的頻譜及功率(具體測量方法請參考部件測量中該部件同一點信號的測量方法即可)。
六、實驗報告要求
1．寫出實驗?zāi)康暮蛢?nèi)容。
2．簡述微波發送系統工作原理，并畫出實驗框圖。
3．按實測的頻譜響應畫出各測量點的頻譜圖。
4. 寫出實驗體會。
