DB-9509 微波及天線綜合實驗系統

《微波與天線》是工科無線電、電子工程和通信工程類專業的一門重要技術基礎課，是在學習了“電路基礎”和“電磁場與電磁波”等課程基礎上，深入學習微波領域的重要科目，是理論與工程性、實踐性較強的課程。本課程的任務是使學生獲得微波技術方面的基本理論、基本知識和基本技能，培養學生分析和解決實際問題的能力。
《微波與天線》主要內容包括傳輸線理論、規則金屬波導、微波集成傳輸線、光波導、微波網絡、微波諧振器、常用微波元件、電流元、對稱振子的輻射與散射和天線電參數。通過學習，要求學生以導行波和導模概念貫穿全書，圍繞規則導行波系統理論基礎和微波電路元件理論基礎，全面掌握微波技術的基礎理論、基本技術和基本方法，特別掌握好基本概念。
DB-9509型微波與天線綜合實驗系統由DB-9509微波與天線發射實驗系統及DB-9509微波與天線接收實驗系統兩個實驗箱組成。它是我公司最新研制的功能強大、實驗內容豐富的多信道微波發、收系統。

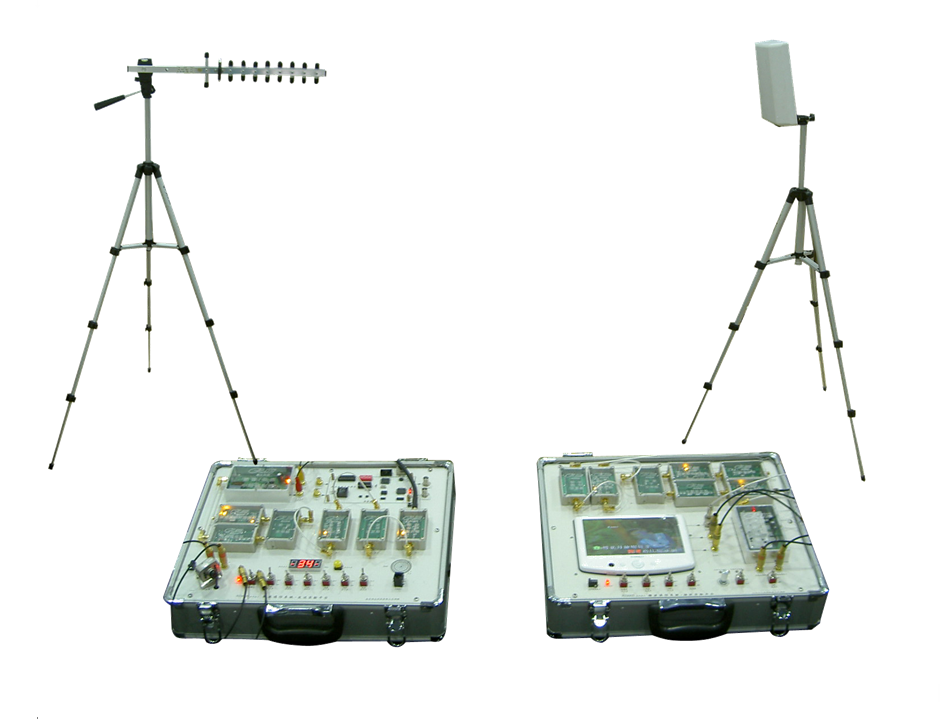

一、系統圖片（共兩件，每件重量：大約15公斤，尺寸：44*30*14cm）

(注：產品以實物為準！)

二、系統特點
1. 工作頻率為2.4GHZ
2.4GHZ是國家規定的業余無線電頻段，不會對公網與專網產生電磁污染；
2.4GHZ能充分體現微波信號特點；
2.4GHZ配套儀表價格低，利于實驗室建設。
2. DB-9509微波與天線綜合實驗系的微波發射實驗系統（RZ 9905-T）及微波接收實驗系統（RZ 9905-R）分別設計制作在兩個獨立的實驗箱中，便于拉開距離，進行微波信號傳輸實驗及微波天線性能實驗。
3. 該系統微波傳輸具有16個獨立信道，鍵盤設定LED顯示，操作設定直觀方便。能完成微波接力、微波組網、微波一點對多點等多種形式通信，并且可避免實驗室中多臺設備同時工作的相互干擾。
4. 系統模塊固定于大基板上，有源部件由箱內電源獨立供電。外部無電源連線，實驗時連線簡潔、可靠性高。暫不工作模塊的電源可用開關切斷，減少不必要的相互干擾。
5. 微波模塊間連接采用鍍金鋼性SMA接頭連接或軟電纜連接兩種方式，既提高連接的靠性，同時也不失模塊間連接的靈活性。學生用軟電纜進行模塊間的連接，有利于熟悉微波系統中信號的流程，同時也便于對單個模塊輸入、輸出信號進行測試。
6. 實驗箱中各微波模塊采用透明防靜電蓋板（上海頂邦公司獨家首創），便于學生觀看微波模塊內部結構，增強對微波模塊的感性認識。
7. 自帶140MHZ中頻信號源，微波掃頻信號源，僅需配置微波頻譜儀，就能完成全部實驗。
8．設有微波數據中繼模塊�？蛇M(jìn)行高速數據的微波中繼；微波電話呼叫、接續、通話；PC機間USB數據微波傳輸。
9.配有彩色電視攝像頭和監視器，可實現現場視頻圖像和音頻微波傳輸。
10.采用彩色液晶監視器，圖像清晰，視覺效果好。配有USB數據接口，可進行數字圖象的微波傳輸。
三、技術參數
1.該微波實驗系統由微波發送分系統和微波接收分系統兩部分組成，方別設計置于兩個獨立的實驗箱中，便于拉開距離進行通信傳輸實驗。
2.微波發送分系統由中頻調制器、中頻振蕩器、微波鎖相振蕩器、微波上變頻器、微波前置放大器、微波發送濾波器、微波功率放大器及微波發射天線等組成，構成較為完整的微波發射機。并配有小型攝像頭、數據復接及解復器、電話接口等，能實現模擬圖像、高速數據及電話信號的微波發送。
3.微波接收分系統由接收天線、接收濾波器、微波低噪聲放大器、微波下變頻器、微波壓控振蕩器、中頻濾波器、中頻放大器、中頻解調器等組成，構成一個完整的微波接收機。并配有彩色液晶監視器，用于圖像接收；配有掃描振蕩器，它與微波壓控振蕩器配合，構成微波掃描振蕩器，可用于微波濾波器及微波放大器等部件的頻率響應的測量。
4.微波實驗系統可工作于八個頻道，頻道由發射機面板上的頻道開關選擇，中心頻率由數碼管顯示，多頻道能避免多臺實驗設備同時工作時相互干擾。
5.自帶中頻振蕩器、微波掃頻振蕩器、中頻調制/解調器、數據復接/解復器、電話接口、攝像頭、顯示器等，僅需配備頻譜儀便可完成各種微波部件及系統實驗。
6.標配800MHZ振蕩器及開槽線、SMA匹配負載、SMA短路負載等，能完成傳輸線原理實驗。（AZ53O-E電場單極探頭需另外購置）
7.標配全方天線及定向天線，能完成天線原理實驗。
8.能完成微波收、發系統中共l6個有源及無源模塊的獨立測試及綜合測試。
9.能完成微波收、發系統獨立測試及綜合測試。
10.能完成微波圖像、高速數據及微波電話通信的綜合實驗。
11.各微波有源、無源模塊主要性能：

三、實驗項目
DB-9509型平臺 概述
第一部分微波測量儀表介紹
第二部分微波組件測試
實驗一 70MHZ中頻振蕩器
實驗二壓控振蕩器
實驗三壓控振蕩器掃頻特性測量
實驗四上變頻器
實驗五濾波器
實驗六微波電調衰減器
實驗七微波低噪聲放大器
實驗八鎖相信號源
實驗九微波下變頻器
第三部分微波系統測試
實驗十微波上、下變頻系統
實驗十一電視信號微波傳輸系統
實驗十二微波話音傳輸系統
實驗十三微波可視電話傳輸系統
實驗十四微波低速數據傳輸系統
實驗十五微波高速數據傳輸系統
第四部分傳輸線及匹配理論實驗
實驗十六微波傳輸線參數的測量與計算
實驗十七終端開路同軸電纜及微帶線反射系數及駐波比測量
實驗十八終端短路同軸線和微帶線反射系數及駐波比測量
實驗十九終端匹配時同軸電纜及微帶線及反射系數及駐波比測量
實驗二十終端接任意負載時同軸電纜及微帶線反射系數及駐波比測量
實驗二十一終端接各種負載時微帶線沿線電壓分布測量
第五部分微波天線實驗
實驗二十二微波天線測量
第六部分微波部件設計制作與調試實例

教學配置

序號	設備名稱	型號	備注
1-1	DB-9509-T微波與天線發射實驗系統	DB-9509-T	——
1-2	DB-9509-R微波與天線接收實驗系統	DB-9509-R	——
出廠附件	DB-9509 微波與天線綜合實驗系統說明書	1本
	電源線	2根
	電話單機	1部
	SMA-SMA短線	9根
	SMA-SMA長線	2根
	SMA-Q9短線	2根
	SMA-Q9長線	1根
	音頻線	4根
	公直通	2個
	母直通	2個
	50Ω負載、短路負載、開槽線	1套
	拋物面天線	1對
	全向天線	1對
	八木天線及定向接收天線	1對
	教學光盤、軟件microwave, ansoft Dsiigner	1套
	保修卡、合格證	1套

外圍設備必配置：
一、頻譜分析儀（兩種方案）
獨立3G及以上分析儀
或者1G分析儀加2G的擴頻
外圍選配設備：
1、計算機一臺(自配)

友情提示：

1、貨品驗收：閣下收貨時請檢查微波及天線綜合實驗系統的貨品外觀，核實微波及天線綜合實驗系統的數量及配件，拒收處于受損狀態的微波及天線綜合實驗系統；

2、質保：頂邦將為閣下提供微波及天線綜合實驗系統產品說明書內的質保條件和質保期，在質保范圍內提供對微波及天線綜合實驗系統的免費維修，超出條件承諾時提供對微波及天線綜合實驗系統的有償維修；

3、退換貨：閣下單方面原因?qū)е碌奈⒉ḿ疤炀€綜合實驗系統選型錯誤或微波及天線綜合實驗系統購買數量錯誤，造成微波及天線綜合實驗系統的退換貨要求，將不被接受；

4、貨期：微波及天線綜合實驗系統的發貨期為參考值，如您需要了解微波及天線綜合實驗系統的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對微波及天線綜合實驗系統有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關微波及天線綜合實驗系統的咨詢。
