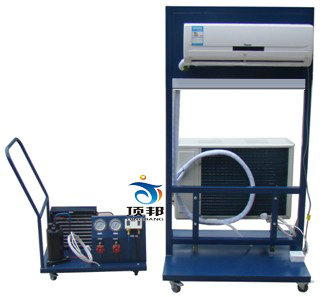

DB-KT01 空調安裝調試考核裝置
一、概述“空調安裝調試考核裝置”采用鐵質框架作為實訓平臺，外型美觀大方。支架結構方便移動安裝，主要是家用分體式空調的安裝、維修、調試等實訓操作提供一個很好的平臺。本裝置配有制冷劑回收設備，可對空調機中的制冷劑進行回收，回收的制冷劑可反復使用，這樣不但可以有效的節約成本而且可以保護環境�？照{(diào)安裝調試考核裝置還配有便攜式焊炬，制冷工基本的維修工具，可使學生學習維修工具的使用和操作方法�？照{(diào)安裝調試考核裝置使學生在走出學校后能真正學到實用的維修技能。本裝置適合制冷相關專業的初、中級技能實訓考核與鑒定。
二、功能、結構及特點
1、采用可移動框架作為實訓平臺底部安裝有萬向輪方便移動。
2、學習掌握空調制冷技術理論知識與專業實踐技能
3、空調安裝調試考核裝置應能滿足職業院校的制冷技術、制冷流體機械、制冷設備原理與維修實訓。培養學生掌握空調和制冷技術專業理論知識與專業實踐技能，能強化學生對空調制冷系統安裝、電氣接線、工況調試、故障診斷與維修以及制冷工具的使用等綜合職業能力。
4、空調安裝調試考核裝置應采用模塊化設計，電氣系統和管路系統獨立分開。學生可根據4電氣原理圖進行接線、測試和運行等操作。管路系統部分可對學生進行管路的設計安裝、壓力檢漏、抽真空以及充注制冷劑的培訓，增強學生的實際動手能力。
5、空調安裝調試考核裝置能直觀展示空調制冷系統結構、工作原理，可以清楚的看到制冷循環系統的所有實物部件，方便于教學演示講解及學生對知識的理解和掌握。
三、使用條件
1、電源電壓：220V±10﹪ 50HZ
2、低壓壓力：0.4～0.6MPA 高壓壓力1.4～2.0 MPA
3、電流：5A 制冷劑：R22
4、尺寸：800*900*1700MM
5、保護：具有過流、過壓、漏電等保護措施，符合國家相關標準。
四、裝置配備
|
序號
|
名稱
|
規格
|
數量
|
備注
|
|
1
|
空調安裝臺架
|
800*900*1700
|
1 臺
|
可在此臺架上進行分體空調的 安裝、基本維修及各種實習操 作。
|
|
2
|
制冷劑回收與真空加液站
|
|
1 臺
|
可用此設備向空調制冷系統中 充加制冷劑。也可將制冷系統中 的制冷劑回收到制冷儲液罐中。
|
|
3
|
小型焊接機
|
攜帶式
|
1 套
|
制冷管道的焊接基本操作。
|
|
4
|
鉗形電流表
|
|
1 只
|
空調機運行負載電流的測量
|
|
5
|
萬用表
|
數字式
|
1 只
|
用于空調機控制電路的檢測
|
|
6
|
復合真空壓力表
|
|
1 套
|
用于制冷系統壓力的測量。
|
|
7
|
彎管器
|
復合型
(Ф6,Ф8,Ф10) |
1 只
|
基本維修工具
|
|
8
|
割管器
|
|
1 只
|
基本維修工具
|
|
9
|
十字螺絲刀
|
|
1 只
|
基本維修工具
|
|
10
|
一字螺絲刀
|
|
1 只
|
基本維修工具
|
|
11
|
尖嘴鉗
|
|
1 把
|
基本維修工具
|
|
12
|
活動扳手
|
10 寸
|
1 把
|
基本維修工具
|
|
13
|
活動扳手
|
12 寸
|
1 把
|
基本維修工具
|
|
14
|
脹管器
|
|
1 套
|
基本維修工具
|
|
15
|
儲液罐（制冷劑）
|
3Kg R22
|
1 瓶
|
用于制冷劑的存儲
|
|
16
|
加液管（一頭公制、一頭 英）
|
Ø6
|
1 條
|
基本維修工具
|
五、可完成的實訓項目
1、空調器的安裝調試
2、制冷維修工具的使用和操作方法。
3、銅管焊接技術實訓
4、喇叭口，杯型口擴充方法
5、系統抽真空實訓
6、系統保壓實訓
7、系統檢漏實訓
8、制冷劑回收技術實訓
9、空調器運行調試技術實訓
10、空調工作原理介紹
11、空調系統故障檢測及排故維修
