主頁 > 產品介紹 > 汽車新能源教學設備 > 汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)

[規格型號]：	DB-5002
[產品名稱]：	汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

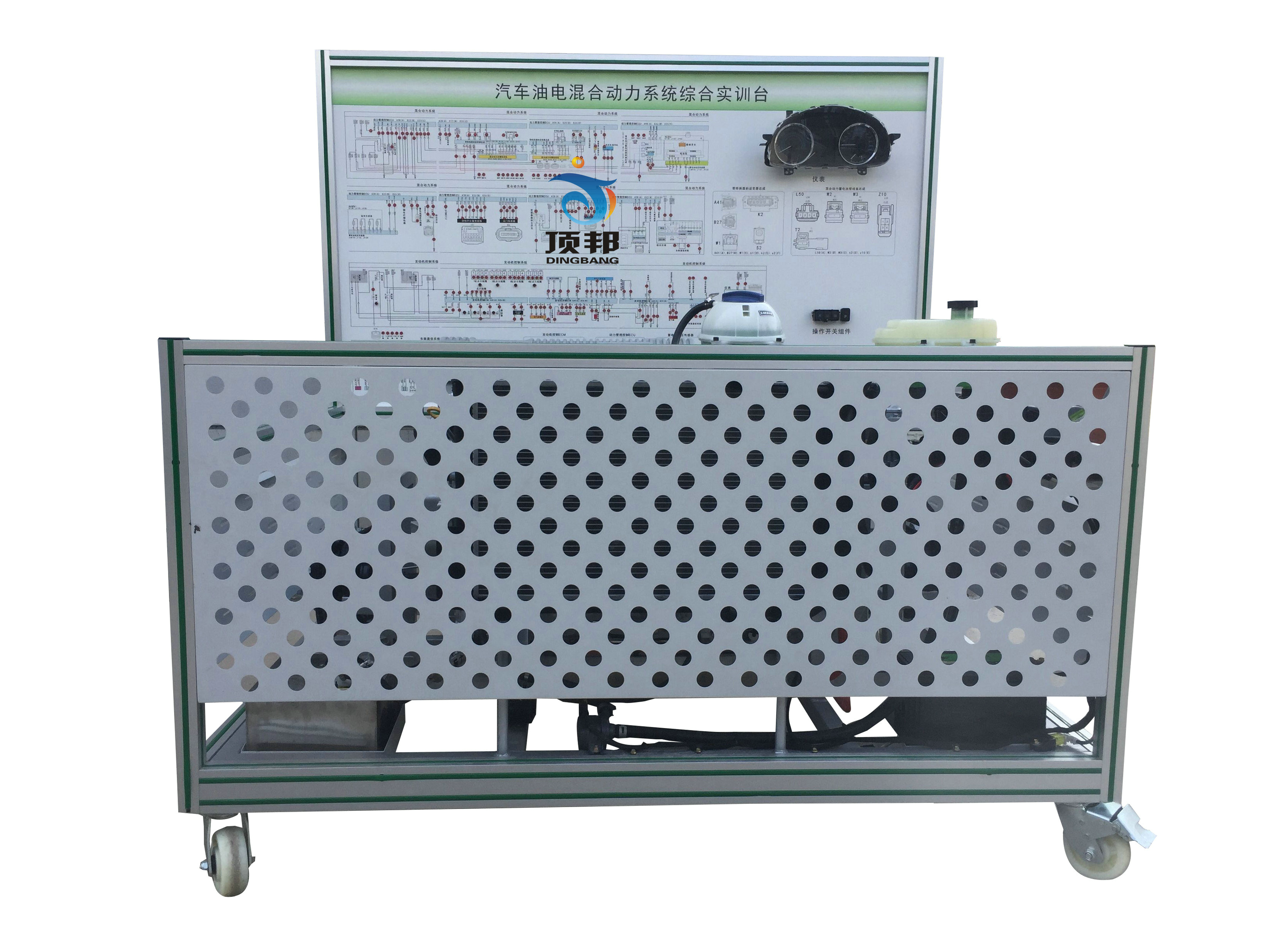

DB-5002 汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)

一、產品結構
汽車油電混合動力系統綜合實訓臺采用翻新豐田普銳斯原車油電混合動力發動機和電子傳動橋?yàn)榛A(chǔ)，可對發動機和電子傳動橋進行起動、加速、減速等工況的實踐操作，真實展示油電混合動力發動機的組成結構和工作過程。
汽車油電混合動力系統綜合實訓臺適用于中高等職業技術院校、普通教育類學院和培訓機構對油電混合動力發動機和維修實訓的教學需要。
汽車油電混合動力系統綜合實訓臺滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點
1.真實可運行的油電混合動力發動機，充分展示油電混合動力發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和油電混合動力發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表和多功能顯示屏，可實時顯示動力傳遞過程、車速等、電控系統故障指示燈等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元、自動變速器、混合動力單元、電源控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座，可連接專用汽車解碼器，對發動機、自動變速器、混合動力、電源等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6. 設備框架采用 40mm×40mm 和 40mm×80mm 兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬 40CM,臺面鋪裝 32mm 厚彩色高密度復合板, 經久耐用不生銹，帶 4 個帶自鎖裝置萬向腳輪，便于移動。
7.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
8.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
10.★配套新能源汽車多媒體課件適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。(包含以下內容)：
1.新能源汽車分析
2.未來新能源汽車的發展
3.電動汽車基本知識
4.電動汽車基本結構與工作原理
5.電動汽車與混合動力汽車
6.蓄電池電動汽車結構與原理
7.電動汽車原理維修故障檢測
8.純電動車動力系統
9.純電動車裝調工藝
10.純電動汽車電機及其控制器
11.純電動汽車電子控制技術
12純電動汽車高壓原理設計
13.純電動汽車驅動方案
14.電動汽車傳動系統介紹
15.電動汽車各種電機對比
16.比亞迪K9F純電動客車原理與操作
17.奇瑞M1EV與BYD E6的結構與工作原理
三、技術規格
1.外形尺寸：1700×1200×1700(長×寬×高);
2.面板外形尺寸：1648×940mm（長*寬）;
3.移動腳輪：200*80mm;
4.工作溫度：-40℃～+50℃;
5.油箱容積：10L;
6.油電混合動力發動機和電子傳動橋：豐田普銳斯.
四、實訓（實驗）項目
1.電池管理系統BMS組成和功能工作原理,動力電池包（BMS）故障分析與診斷。
2.高壓系統操作安全注意事項，高壓連接器插拔方法，維修開關認知。
3.漏電傳感器、檔位開關、P檔開關結構原理功能檢測實訓。
4.變頻器控制器總成結構與工作原理，驅動電機結構與工作原理實訓。
5.油電混合動力汽車工作模式演示驗證。
6.油電混合動力驅動動力傳遞路線演示驗證。
7.剎車能量反饋結構與工作原理實訓。
8.油電混合動力變頻器結構與工作原理、診斷檢測實訓。
9.油電混合動力發動機結構與工作原理、診斷檢測實訓。
10.電子油門踏板、一鍵起動開關結構原理功能檢測實訓。
11.油電混合動力汽車控制策略系統結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除。
五、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖	套	1
2	組合儀表	原車	套	1
3	發動機控制電腦(ECU)	原車	套	1
4	自動變速器控制電腦(ECU)	原車	套	1
5	混合動力控制電腦(ECU)	原車	套	1
6	蓄電池控制電腦(ECU)	原車	套	1
7	電源控制電腦(ECU)	原車	套	1
8	防盜控制電腦(ECU)	原車	套	1
9	空調控制電腦(ECU)	原車	套	1
10	網關(ECU)	原車	套	1
11	多功能顯示屏	原車	套	1
12	診斷座	OBDⅡ	個	1
13	一鍵起動開關	原車	個	1
14	鑰匙插槽	原車	個	1
15	智能鑰匙	原車	套	1
16	變頻器	原車	臺	1
17	高壓蓄電池	原車	套	1
18	高壓電纜	原車	套	1
19	P檔開關	原車	套	1
20	電子傳動橋	原車	套	1
21	半軸剎車系統	原車	套	1
22	燃油壓力表	0-10kg/cm²	個	1
23	真空壓力表	0-76in.Hg	個	1
24	發動機總成	INZ-FXE	套	1
25	燃油箱	10L	個	1
26	汽油泵(含汽油泵插頭)		套	1
27	油門控制裝置	原車	套	1
28	進、排氣管	原車	套	1
29	水箱(含保護罩)	上海頂邦配套	套	1
30	冷卻電子風扇	12V，80W	個	2
31	備用蓄電池	12V 65Ah	臺	1
32	繼電器	含：起動繼電器、油泵繼電器、冷卻風扇繼電器等	套	1
33	保險絲盒	上海頂邦配套	個	1
34	電源總開關	50A	個	1
35	故障設置和考核系統	上海頂邦配套	套	1
36	移動臺架(帶自鎖腳輪裝置)	1700×1200×1700 (長×寬×高)	臺	1
37	教師手冊	上海頂邦配套	套	1
38	合格證與保修卡	上海頂邦配套	套	1

友情提示：

1、貨品驗收：閣下收貨時請檢查汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)的貨品外觀，核實汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)的數量及配件，拒收處于受損狀態的汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)；

2、質保：頂邦將為閣下提供汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)產品說明書內的質保條件和質保期，在質保范圍內提供對汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)的免費維修，超出條件承諾時提供對汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)的有償維修；

3、退換貨：閣下單方面原因?qū)е碌钠囉碗娀旌蟿恿ο到y(tǒng)綜合實訓臺(豐田普瑞斯)選型錯誤或汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)購買數量錯誤，造成汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)的退換貨要求，將不被接受；

4、貨期：汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)的發貨期為參考值，如您需要了解汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)的咨詢。
