[規格型號]：	DBGY-08C
[產品名稱]：	汽車電工電子技術綜合應用實訓平臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DBGY-08C 汽車電工電子技術綜合應用實訓平臺

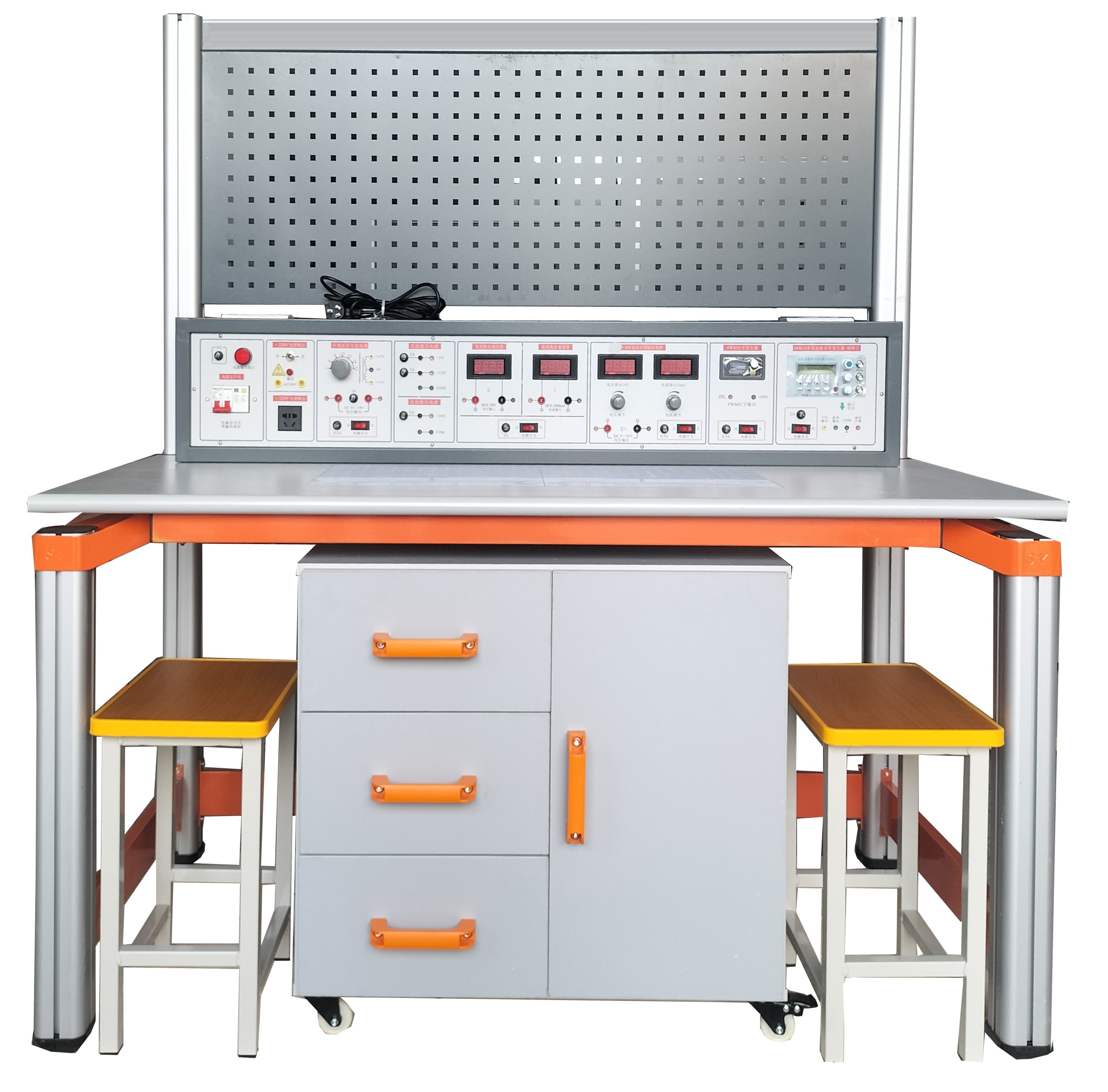

（設備外形參考圖片，具體以實物配置為準）
汽車電工電子實訓模塊

一、產品特點概述:
汽車電工電子技術綜合應用實訓平臺滿足新能源汽車電工電子技術實訓,采用模塊化設計，各模塊既可以單獨實訓又可以各模塊串并聯實訓；實訓部分可以在測量電路板上完成，操作方便、快捷，更換容易。要求接近實際工作場景，易產生拓展實訓項目，與實際測量相結合，讓學生實訓能夠更加真實；
汽車電工電子技術綜合應用實訓平臺配備各種交直流電源、信號源、儀表、汽車電工電子實訓模塊等，具有較完善的安全保護措施，適用于國內汽車電工電子基礎、電工原理、電路元件檢測分析等課程實驗。
汽車電工電子實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。
透明元件盒采用多元件、典型實訓單元電路、典型傳感器等制成；導線插孔采用2mm防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。透明封閉元器件放置在實驗操作桌下邊存儲柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、設備技術指標
（1）工作電源：?jiǎn)蜗嗳€ AC 220V±10% 50Hz。
（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）外形尺寸：長×寬×高=1400×700×1500mm（可根據實際要求定做）
（4）整機功耗：≤800V.A
（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。
三、實訓臺基本配置及功能介紹
實訓裝置由實訓臺、電源控制屏、實訓模塊等組成。
（一）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，為實訓提供交直流電源、信號源和測量?jī)x表等，具體功能如下：
1.交流電源
(1) 高壓交流電源：四路AC220V電源接口，可為外配儀器設備提供工作電源。
(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源。
2.直流電源
(1)可調直流電源：1路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
(2)固定直流電源：+12V/3A、+5V/5A固定輸出。
3.測量?jī)x表
1）數字直流電流表:測量范圍：0～2000mA，三位半數顯。
2）數字直流電壓表:測量范圍：0～30V，三位半數顯。
4.信號發生器模塊：
（1）工作電壓:3.3~30V;
（2）頻率范圍:1Hz~150KHz;
（3）頻率精度:在每個范圍上的精度是2%左右;
（4）信號負載能力:輸出電流可在5~30ma左右;
（5）輸出幅度:PWM幅值與供電電壓相等;
（6）環境溫度:L-20~+70"C.
（7）用作方波信號發生器，產生方波信號供實驗開發使用;
（8）用來產生控制電機驅動器的方波信號;
（9）產生可調脈沖，可供MCU使用;
（10）產生可調脈沖，控制相關電路(PWM調光調速等應用)。
5.三相異步電機及變頻調速單元模塊（采用模塊化設計，裝在透明實訓盒內）
6.直流無刷電機及驅動控制單元（采用模塊化設計，裝在透明實訓盒內）
（二）實訓桌
1、實訓桌采用四個工業鋁型材立柱為支撐，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；
3、提供實訓儲物柜1套，柜體設有雙門柜用于放置透明實訓模塊。設有抽屜用于放置實訓導線和指導書等。
四、輔助教學資源
（1）★配套汽車電工電子技術課件教學系統適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。
★1、提供開發單位“汽車電工電子技術課件教學系統”著作權證書復印件加蓋單位公章；
★2、提供開發單位“授權書”原件并蓋公章；
★3、為了教學的統一性要求汽車電工電子技術課件教學系統與實訓裝置是同一個生產商！
(包含以下內容):
項目一汽車配線、電子連接器及保護裝置
項目二汽車直流控制電路
項目三汽車交直流電路
項目四汽車執行器與控制
項目五汽車執行器與控制
項目六汽車電動車窗升降器
項目七汽車?yán)瓤刂萍白儔浩?br /> 五、設備配置清單

NO	配置名稱	單位	數量	備注
1	學生電源儀表臺	臺	1
2	學生桌	個	1	含電工電子基礎透明創新實驗?zāi)K（詳見附件清單）
3	正版輔助教學資源	套	1	汽車電工電子技術課件
4	交流電機及變頻調速單元	套	1	提供交流電機及變頻調速器1套
5	直流無刷同步電機及驅動控制單元	套	1	提供直流無刷同步電機及驅動控制器
6	實訓模塊	套	1	提供新能源汽車電工電子基礎實驗?zāi)K

六、 新能源汽車電工電子基礎實驗?zāi)K配置

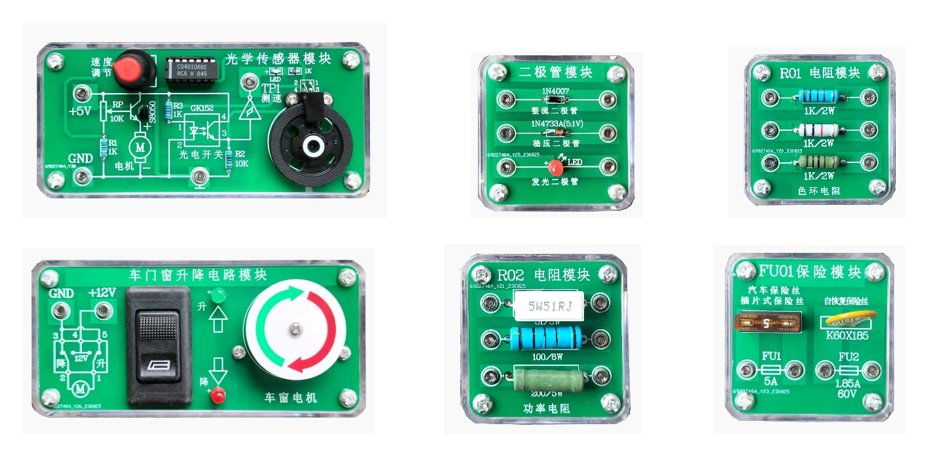

汽車電工電子基礎實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三種規格。
1.透明電阻模塊 3塊
安裝多種電阻，元件引腳2mm端子引出。
2.透明電位計模塊1塊
安裝多種精密可調電位器，元件引腳2mm端子引出。
3.透明可變電阻器模塊1塊
安裝多種可變電阻器，元件引腳2mm端子引出。
4.二極管模塊1塊
    安裝有發光二極管及單向二極管等器件，元件引腳2mm端子引出。
5.三極管模塊1塊
    安裝有多種NPN/PNP三極管及三端穩壓器等器件，元件引腳2mm端子引出。
6.保險模塊2塊
    安裝有多種多種類型保險，如汽車保險，普通保險管，可恢復保險等器件，元件引腳2mm端子引出。
7.DPDT開關模塊1塊
   安裝有多個DPDT類開關器件，元件引腳2mm端子引出。
8.SPST開關模塊2塊
   安裝有多個SPST類開關器件，元件引腳2mm端子引出。
9.單/雙燈絲燈泡模塊1塊
   安裝有單鎢絲燈泡及雙鎢絲燈泡等器件，元件引腳2mm端子引出
10.IS05針繼電器模塊1塊
   安裝多個5針繼電器，元件引腳2mm端子引出。
11.喇叭模塊；
采用安裝喇叭，音樂芯片等器件，元件引腳2mm端子引出。
12.閃光燈模塊 1塊
   安裝汽車閃光繼電器等器件，元件引腳2mm端子引出。
13.光學傳感器模塊 1塊
通過遮擋光學傳感器模塊輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
14.霍爾效應傳感器模塊 1塊
通過調節電機速度，輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
15.18650電池模塊 1塊
安裝多個18650鋰電池，可連接組成電池組，也可配合其他模塊完成項目，引腳2mm端子引出。
16.三相交流發電機模塊 1塊
通過轉動三相發電機電機，輸出電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
17.升壓模塊 1塊
接入低電壓信號轉化成高電壓信號，信號引腳2mm端子引出，可直觀觀察輸出信號變化。
18.降壓模塊 1塊
接入高電壓信號轉化成低電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
19.整流濾波模塊 1塊
安裝有三相整流電路及單相整流電路，配合三相交流發電機模塊模塊可對其電壓進行整流濾波輸出，元件引腳2mm端子引出。
20.車門窗升降電路模塊 1塊
安裝車窗玻璃升降開關，配合喇叭電機模塊可模擬車窗玻璃的升降實驗項目，引腳2mm端子引出。
21.空調電子扇控制模塊 1塊
提供MOSFET，PWM信號驅動與功放電路，汽車空調電子扇，引腳2mm端子引出。
22.軌壓力傳感器的電橋電路1塊
提供共軌壓力傳感器的電橋電路，設有測試接口。
23.發動機進氣溫度的測定1塊
提供發動機進氣溫度傳感器，設有測試接口。
24.自感現象、互感現象演示1塊
七、可完成實驗項目:
1.汽車電工電子實訓認識實驗（直流電的測量，交流電的測量）
2.萬用表電阻檔的使用、可調電阻在汽車上的應用教學實訓（電阻/電位計的認知及串并聯電路）
3.萬用表的使用、二極管，三極管的特點教學實訓（二極管，三極管認知與測量）
4.繼電器、保險絲在汽車上的應用、萬用表的使用教學實訓
5.傳感器的分類及原理、作用、單體檢測方法、萬用表的使用教學實訓
6.歐姆定律的特點、電壓、電阻、電流的關系和在汽車上的應用教學實訓
7.直流無刷電機、交流異步電機變頻調速教學實訓
8.AC/DC原理、汽車電路的原理、萬用表的使用及注意事項教學實訓
9.自感現象、互感現象演示與應用；
10.PWM脈沖寬度調制模塊應用；
11.DC-DC升壓模塊實訓。
12.電路元件的伏安特性測繪
13.汽車單/雙燈絲燈泡的認知
15.測速傳感器的認知與應用
16.18650電池模塊
17.車門窗升降電路
18.軌壓力傳感器的電橋電路
19.發動機進氣溫度傳感器

友情提示：

1、貨品驗收：閣下收貨時請檢查汽車電工電子技術綜合應用實訓平臺的貨品外觀，核實汽車電工電子技術綜合應用實訓平臺的數量及配件，拒收處于受損狀態的汽車電工電子技術綜合應用實訓平臺；

2、質保：頂邦將為閣下提供汽車電工電子技術綜合應用實訓平臺產品說明書內的質保條件和質保期，在質保范圍內提供對汽車電工電子技術綜合應用實訓平臺的免費維修，超出條件承諾時提供對汽車電工電子技術綜合應用實訓平臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌钠囯姽る娮蛹夹g(shù)綜合應用實訓平臺選型錯誤或汽車電工電子技術綜合應用實訓平臺購買數量錯誤，造成汽車電工電子技術綜合應用實訓平臺的退換貨要求，將不被接受；

4、貨期：汽車電工電子技術綜合應用實訓平臺的發貨期為參考值，如您需要了解汽車電工電子技術綜合應用實訓平臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對汽車電工電子技術綜合應用實訓平臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關汽車電工電子技術綜合應用實訓平臺的咨詢。
