[規格型號]：	DB-QC67
[產品名稱]：	充電樁綜合布線實訓臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

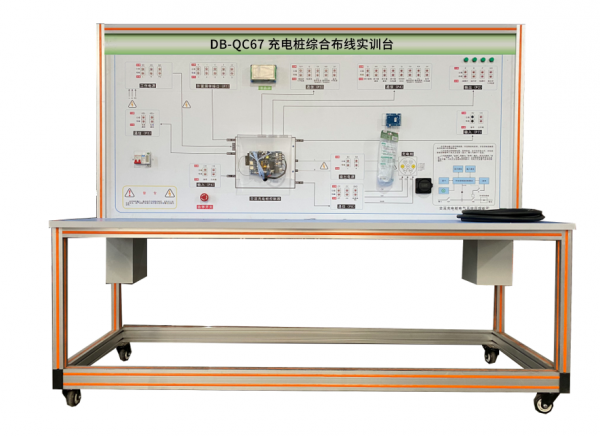

DB-QC67 充電樁綜合布線實訓臺

一、產品簡介
充電樁綜合布線實訓臺以新能源汽車國標交流充電樁為基礎，真實體現新能源汽車充電系統的工作特性，可直接為新能源汽車進行充電，且可以進行拆裝調試實訓，分解安裝硬件便于實驗實訓，以滿足交流充電樁結構與工作原理教學、電路控制技術分析，充電測試功能、裝配與調試等教學實訓需求。
充電樁綜合布線實訓臺適用于《新能源汽車高壓安全與防護》、《充電管理系統》課程的一體化教學實訓實驗。

二、產品組成
主要包含：
1.交流充電樁拆裝檢測實訓臺*1 臺（含：實驗檢測拆裝面板、漏電保護裝置、國標交流充電槍、分解安裝的交流充電樁拆裝檢測硬件）；
2.故障考核*1 套；
3.配套實訓資料*1 套；
4.急停開關*1 套；

三、產品功能
1.支持給新能源車輛充電，采用國標 CC 和 CP 控制充電系統；
2.控制軟件終端實時顯示充電電壓、充電電流、充電電量、充電時間、刷卡信息；
3.設備支持 NFC 射頻卡刷卡充電；
4.設備面板測試點支持電阻、電壓、波形、信號數據、頻率信號 測量；
5.設備面板支持充電樁拆裝實訓；
6.可采用香蕉頭導線進行線路連接拆裝訓練；
7.可設故障類型：斷路、對正短路、對負短路、信號串接、信號間短路；
★要求配備智能考核系統（提供演示視頻），智能設故，可由老師設置故障，學員分析并查找原因，智能故障設置系統配套專用12V開關電源，車輛斷電狀態下查找不影響故障設置；故障設置含斷路，偶發等現象；對比實驗臺面板圖上零件圖和接插口針腳，直接在故障部位測量，掌握實車故障分析和排除方法。
▲要求提供實智能考核系統來源證明文件,原件備查。

四、技術指標
1.外形尺寸：(L)1500mm*(W)650mm*(H)1705mm；
2.設備接口：天線口、電源接口、網口；
3.測量數據類型：支持測量電壓、電流、電阻、頻率信號、波形數據、 CAN 總線；
4.滿足國標交流充電協議，支持給新能源車輛充電；
5.軟件連接方式：支持設備自身 wifi 熱點、支持連接指向網絡（如校園局域網）、支持本地網線連接。
6.額定功率：3.3KW
7.額定電壓：AC220V±10%；
8.最大輸出電流：15A

五、實訓項目
充電樁準備工作與安全防護、充電樁元器件檢查與安裝、充電樁元器件線束檢查與連接、充電樁充電前檢查、充電樁充電檢測、交流充電接口檢測、充電樁輸出接口故障檢修、充電樁輸入接口故障檢修、充電樁內部電路故障檢修充電樁通訊故障的檢修實驗實訓項目。

六、可設故障點內容
設置的故障點包含：
輸入總電源 L 線斷路故障；
輸入總電源 N 線斷路故障；
內部功能模塊電源熔斷器 L 線斷路故障；
內部功能模塊電源熔斷器 N 線斷路故障；
交流充電控制主板輸入熔斷器 L 線斷路故障；
交流充電控制主板輸入熔斷器 N 線斷路故障；
交流充電控制主板輸入 L 線斷路故障；
交流充電控制主板輸入 N 線斷路故障；
防雷器 L 線斷路故障；
防雷器 N 線斷路故障；
交流充電槍 N 線斷路故障；
交流充電槍 L 線斷路故障；
交流充電槍 PE 線斷路故障；
交流充電槍 CP 線斷路故障；
交流充電槍 CP 線搭鐵故障；
智能電表通訊 A+斷路故障；
智能電表通訊 A+對負短路故障；
智能電表通訊 A+對正短路故障；
智能電表通訊 B-斷路故障；
智能電表通訊 B-對負短路故障；
智能電表通訊 B-對正短路故障；
智能電表通訊 A+/B-短路故障；
智能電表通訊 A+/B-串接故障；
NFC 讀卡器通訊 Tx 斷路故障；
NFC 讀卡器通訊 Tx 對負短路故障；
NFC 讀卡器通訊 Tx 對正短路故障；
NFC 讀卡器通訊 Rx 斷路故障；
NFC 讀卡器通訊 Rx 對負短路故障；
NFC 讀卡器通訊 Rx 對正短路故障；
NFC 讀卡器通訊 Tx/Rx 短路故障；
NFC 讀卡器通訊 Tx/Rx 串接故障；
智能電表 V+斷路故障；
智能電表 V-斷路故障；
NFC 讀卡器 V+斷路故障；
NFC 讀卡器 V-斷路故障。
