汽車充電樁電路實驗箱
[規格型號]: DB-QC53
[產品名稱]: 汽車充電樁電路實驗箱
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

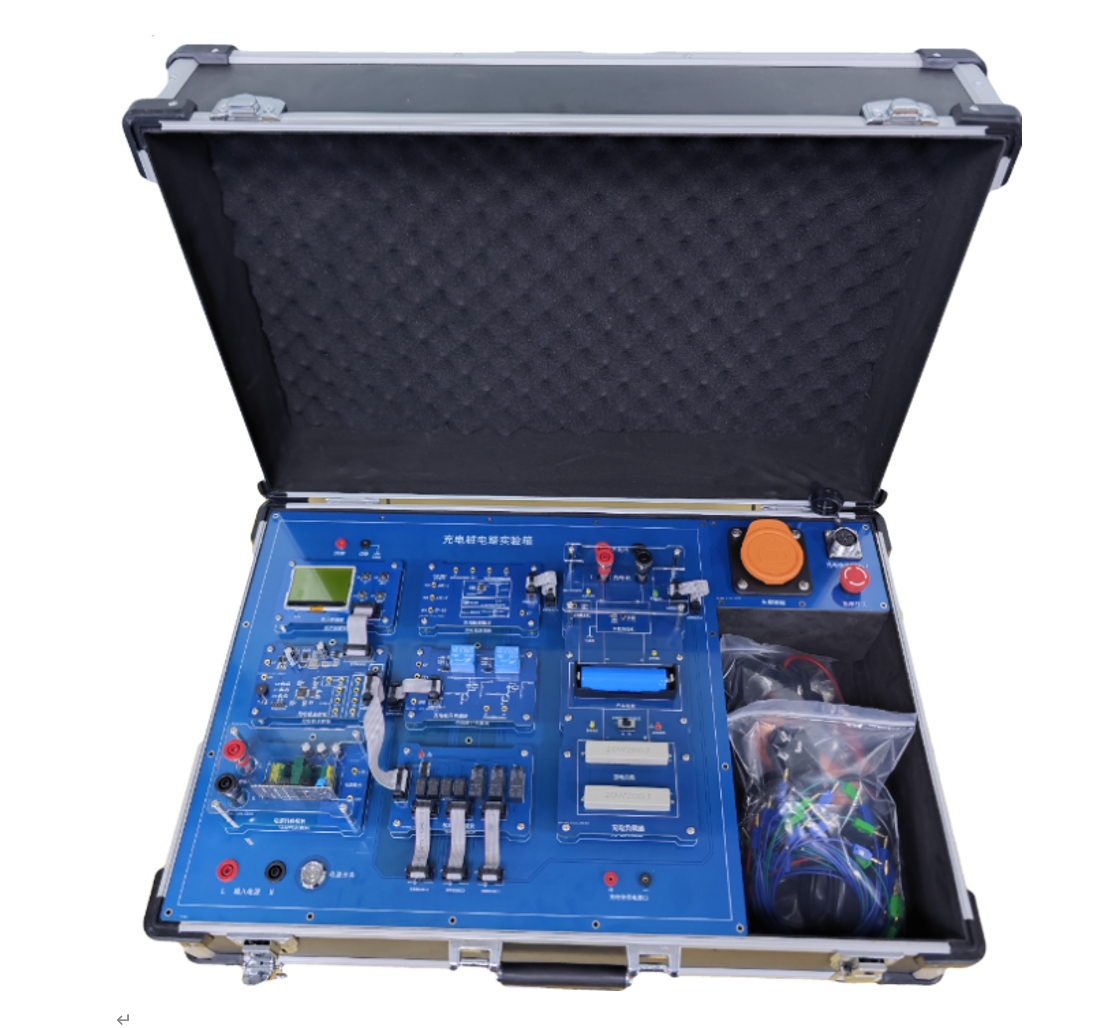

  汽車充電樁實驗箱由鋁木合金箱體、實驗電路區組成,其中實驗電路區采用全開放模式,可方便連接、測試各實驗電路,以滿足不同層次學生的教學實驗要求。
一、技術指標
1. 工作電源:單相三線 AC 220V±10%  50Hz
2. 溫度:-10~40℃;環境濕度:≤90%(25℃)
3. 外形尺寸:長×寬×高=570×370×230㎜
4. 整機功耗:≤0.2KW
二、功能配置
1、實驗電路工作電源:AC220V電源,內部設置保險絲,通過雙層電源開關來控制、確保實驗電路元件和人身安全
2、實驗底板
1.6mmPCB板制作,設有實驗功能板固定區,AC220V電源輸出口,車接地端口,充電樁供電接口,電源接口強弱電分別用不同的端口輸出。
3、實驗電路功能模塊
1)顯示按鍵板
包含12864液晶,包含了設備狀態、故障模擬菜單,設備狀態包含了充電狀態、充電功率、電池電壓3路參數顯示,故障模擬可用于設置故障點位。4路菜單按鍵用于操作液晶菜單,牛角座插件接口用于連接到主控板通訊。
2)充電樁主控板
采用STM32F103CBT6芯片,主頻72MHz,主板采用12V供電,集成5V和3.3V電源輸出。板載蜂鳴器、LED指示燈,接口包含牛角座、2mm香蕉端子及電源轉換模塊。預留了SWD下載調試接口,方便編程調試。
3)電源轉換模塊
包含了2路4mm香蕉插座用于輸入電壓AC220,2路2mm香蕉插座用于輸出DC12V,支持2A的電流輸出。
4)充電檢測模塊
包含了ACS712直流電流檢測芯片,最大支持5A電流;輸入輸出電壓進行采集,插槍到位檢測,預留2mm香蕉端子通訊接口和主板設備連接。
5)充電樁開關模塊
包含兩路繼電器控制電壓輸出、最大支持10A電流,充電時繼電器吸合導通給負載充電,預留2mm香蕉端子通訊接口和主板設備連接。
6)故障模擬模塊
包含8路繼電器對故障點位進行切斷控制,模擬幾種固定的開路故障,通過排線連接底部的故障接口,預留牛角排線座和主板模塊進行連接。
7)充電樁模擬負載
包含鋰電池放電負載、充電電路、支持獨立的切換開關,充電及放電過程支持LED指示。同時支持鋰電池電壓采集電路,通過香蕉插座連接到充電檢測模塊。
8)接口模塊
包含車載插座、充電槍供電接口、急停開關。
4、配套實訓導線
    包含錢弱電實驗導線,其中強電接口采用雙圈安全插線,模擬充電接口線一套。
三、實驗項目
1、交流充電樁的認知
2、交流充電樁的組裝
3、交流充電樁的電路連接
4、交流充電樁各功能點的測試
5、模擬充電流程
6、交流充電樁的故障排除
