DB-QC37 氫燃料電池動力驅動系統實驗臺

一、產品簡介
1、氫燃料電池動力驅動系統實驗臺采用真實的汽車新燃料動力（氫燃料電池）驅動系統實物為基礎，可真實展示氫燃料電池汽車動力驅動系統的組成結構和工作過程。
2、氫燃料電池動力驅動系統實驗臺適用于學校對氫燃料電池汽車動力驅動系統的教學需要。
3、氫燃料電池動力驅動系統實驗臺滿足汽車新能源與節能實訓課程的教學需要。

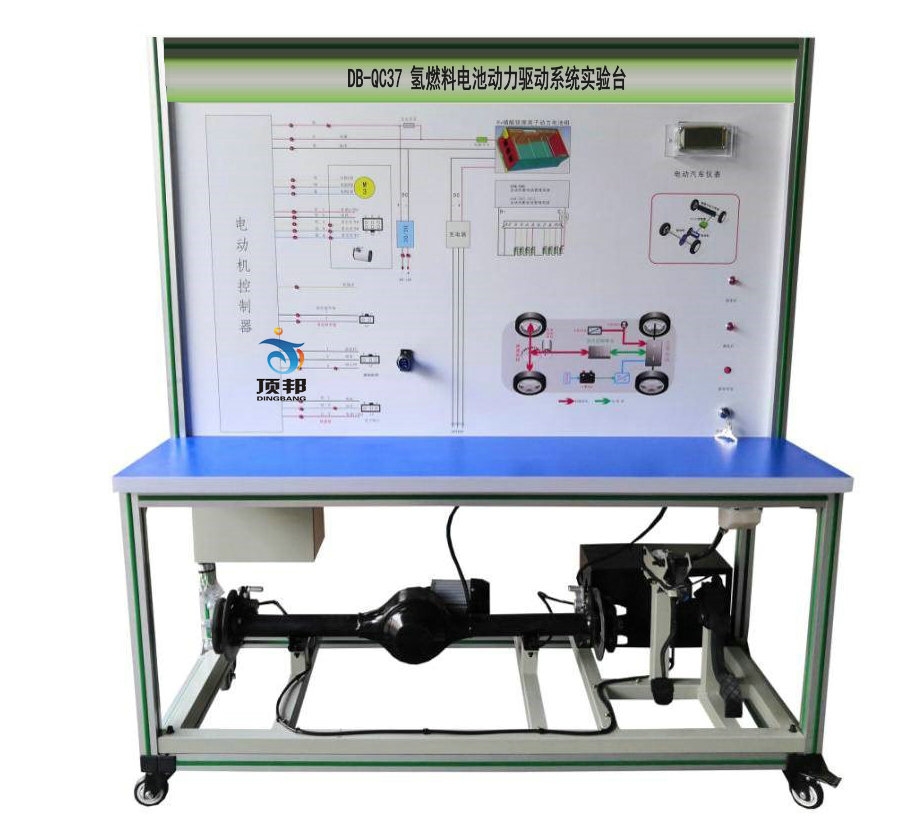

（參考圖）

二、功能特點
1.真實可運行的氫燃料電池汽車動力驅動系統，充分展示氫燃料電池汽車動力驅動系統的組成結構和工作過程。
2.實訓臺面板采用4mm厚鋁塑板，面板打印有永不褪色的UV平板噴繪的彩色電路原理圖。
3.實訓臺面板上安裝有儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺配備有電子油門控制裝置，可方便對動力驅動系統進行加減速。
6.實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置，安裝可移動腳輪。
7.真實演示氫燃料電池汽車動力驅動系統的工作過程。
8.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
9.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格
1、工作電源：HV磷酸鐵鋰離子動力電池組
2、工作溫度：-40℃～+50℃
3、設備框架:采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面裝配32mm厚彩色高密度復合板。
4、移動腳輪：100*60mm
5、外形尺寸：1500×700×1700mm(長×寬×高)
6、電機與驅動橋總成:48V1KW及電機運行配套件（儀表與檔位等）
7、鋰電池帶充電器：48V20AH
8、制動裝置：2輪液壓制動
9、氫燃料電池及控器：100W
◆額定輸出：100W，12V@8.34A
◆單電池?cái)?shù)：20片(100*36*3)
◆反應物質：氫氣、空氣
◆供氫品質：干燥，純度99.99%
◆供氫壓力：0.045-0.06Mpa
◆供氫流量：滿負荷運轉時1.2L/min
◆起動時間：<20S
◆輸出電壓：10～18V
◆放氣閥壓：12V
◆風扇電壓：4～12V
◆增濕類型：自增濕
◆冷卻類型：空冷
◆環境溫度：5-35℃
◆電堆溫度：<56℃
◆電堆效率：45%@12V
◆產品重量：0.8kg
◆產品尺寸：104mm*98mm*70mm
10、DC/DC模塊：12--48V30A；48V-12V30A；
11、金屬氫化物氫瓶及其組件:
◆ 金屬氫化物氫瓶用來給燃料電池供應燃料，其規格為：
◆ 貯氫容量（ 20℃）： 100L
◆ 放氫流速（ 20℃）： >10L/min
◆ 放氫壓力（ 20℃）： ≥0.3MPa
◆ 使用環境溫度：0～60℃
◆ 產品氫純度：99.99％～99.9999％
◆ 原料氫： ≥98％（普通工業氫）
◆ 充氫壓力：2.0～3.0MPa
◆ 充氫環境溫度：0～40℃
◆ 熱交換方式：空氣自然對流或強制對流
◆ 重量：4.5kg
◆ 外形尺寸：長720mm，直徑160mm
鋼瓶（帶減壓閥門和壓力表）
◆ 容積：4L
◆ 壓力：15MPa
◆ 氫氣純度：99.999％高純氫
◆ 減壓器規格：最大輸入壓力（25MPa）
◆最大輸出壓力（0.25MPa）
四、實訓實驗項目
1.新燃料動力（氫燃料電池）驅動系統結構與原理認知。
2.新燃料動力（氫燃料電池）驅動系統的端子及對應的功能認知與檢測。
3.了解新燃料動力（氫燃料電池）系統能量傳遞過程。
4.新燃料動力（氫燃料電池）驅動系統結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除。
五、基本配置(每臺)
檢測控制面板(裝有各種檢測端子以及彩色電路圖)、氫燃料電池及控器、電機與驅動橋總成、電機控制器、點火開關、電子油門、檔位裝置、電池組與鐵電池箱、充電機、DC12V裝置、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、設備操作說明書。
