[規格型號]：	DBGY-05C
[產品名稱]：	新能源汽車電工電子基礎教學平臺
[價　　格]：	詢價
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

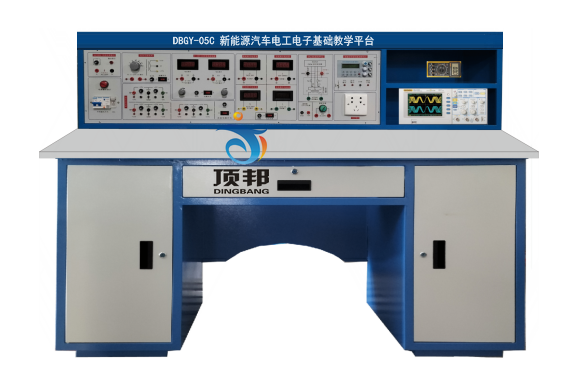

DBGY-05C 新能源汽車電工電子基礎教學平臺

（設備外形參考圖片，具體以實物配置為準）

一 、產品的特點:
新能源汽車電工電子基礎教學平臺具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二 、適用范圍:
新能源汽車電工電子基礎教學平臺適用于高等院校及要求較高的中專、技校、職業學校，可完成新能源汽車電工學、電工原理、電路分析等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、設備技術指標
（1）工作電源：?jiǎn)蜗嗳€ AC 220V±10% 50Hz
（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）外形尺寸：長×寬×高=1650×700×1250mm（可根據實際要求定做）
（3）整機功耗：≤700V.A
（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、實訓臺基本配置及功能介紹
新能源汽車電工電子基礎教學平臺由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。
（一） 電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，為實訓提供交直流電源、信號源和測量?jī)x表等，具體功能如下：
1.交流電源
(1) 高壓交流電源：四路AC220V電源接口，可為外配儀器設備提供工作電源。
(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能，同時還提供帶中心抽頭雙17V交流電源。
2.直流電源
(1) 可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
(2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。
3.測量?jī)x表
數字直流電流表:測量范圍：0～2000mA，三位半數顯。
數字直流電壓表:測量范圍：0～30V，三位半數顯。
4.功率函數信號發生器/頻率計
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~2MHz。
4）輸出幅度采用電位器調節，正弦波輸出具有20db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍60MHz。
（二）、實訓桌
采用鐵質雙層亞光噴塑結構，右邊是儀器存放格。桌子中間是抽屜，放置常用工具，桌子下部左右是元件儲存柜，放置實驗元器件。桌中央配置通用九孔電路板(尺寸：35×30cm )，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置工具、焊接等）。
（三）、配套工具：
數字式萬用表VC890D、小十字螺絲刀、小一字螺絲刀、小鑷子等常用工具。

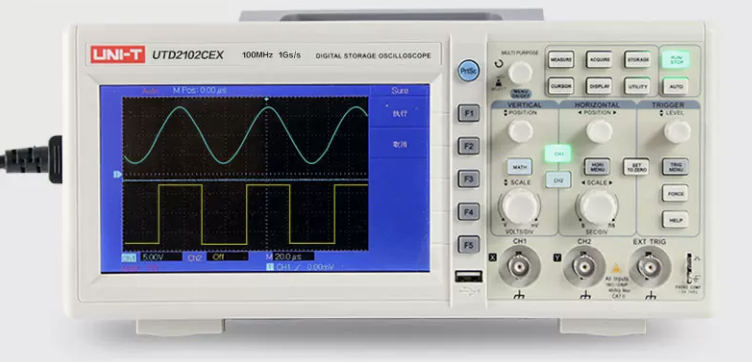

（四）、雙蹤示波器(優利德100M雙通道7寸LCD示波器)客戶自配
帶寬：100MHZ；通道：雙通道；實時采樣率：1GS/S；屏幕：7英寸

五、設備配置清單

NO	配置名稱	型號規格	單位	數量	備注
1	學生電源儀表臺		臺	1
2	學生桌		個	1	含電工學基礎透明創新實驗?zāi)K（詳見附件清單）
3	學生桌面板		塊	1
4	絕緣皮		張	1
5	學生凳子		張	2
工具1套
（1）	螺絲刀	小一字	把	1
（2）	螺絲刀	大一字	把	1
（3）	尖觜鉗		把	1
（4）	數字萬用表	VC890D	只	1
（5）	鑷子		只	1

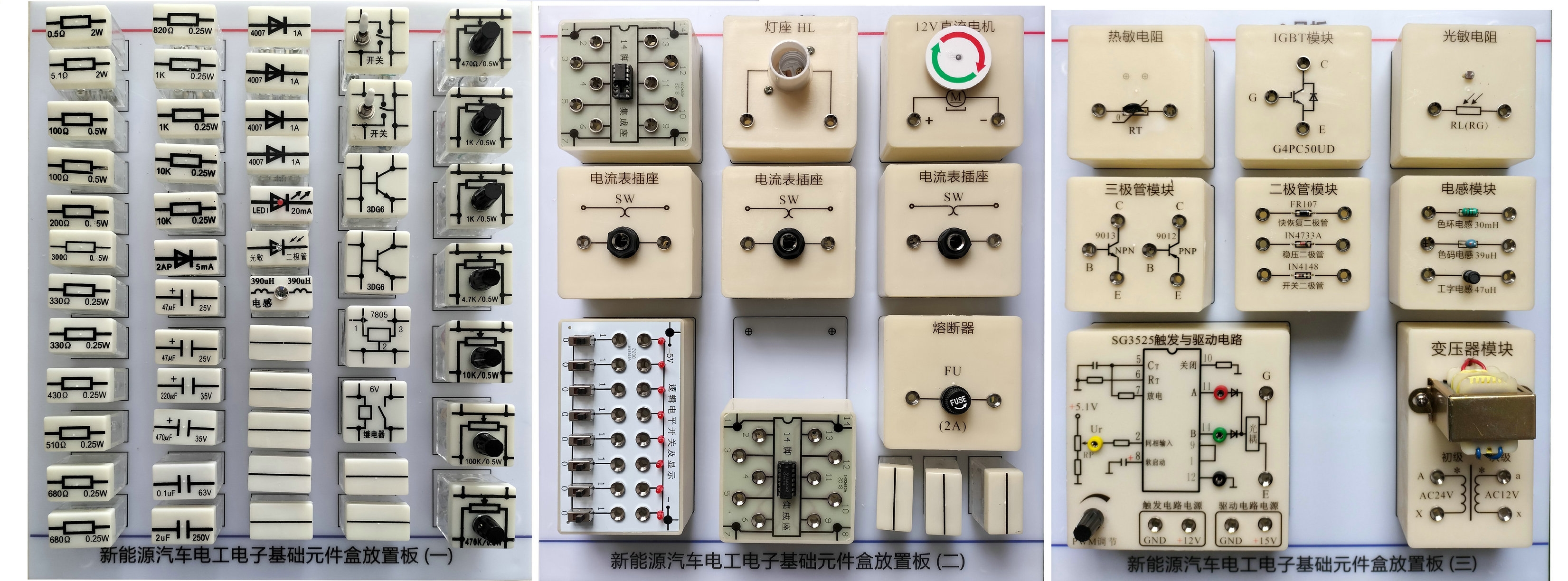

六、 新能源汽車電工電子基礎透明創新實驗?zāi)K配置清單（每臺）

序號	透明實驗?zāi)K名稱	型號/規 格	數 量
1	電阻	0.5Ω	1
2	電阻	200Ω	1
3	電阻	300Ω	1
4	電阻	330Ω	2
5	電阻	430Ω	1
6	電阻	510Ω	1
7	電阻	680Ω	2
8	電阻	820Ω	1
9	電阻	1KΩ	2
10	電阻	10KΩ	2
11	電位器	470Ω	1
12	電位器	1KΩ	2
13	電位器	4.7KΩ	1
14	電位器	10KΩ	1
15	電位器	100KΩ	1
16	電解電容	47UF	2
17	電解電容	220UF	1
18	電解電容	470UF	1
19	瓷片電容	0.1UF	1
20	CBB電容	2UF	1
21	二極管	4007	4
22	二極管	2AP9	1
23	集成運放	UA741	1
24	集成座	8腳	1
25	集成座	14腳	1
26	直流斬波電路（SG3525觸發與驅動）	SG3525觸發電路	1
27	逆變電路	DC-AC（DC12V逆變AC220V）
28	IGBT 模塊	G4PC50UD	1
29	CD4011	芯片	1
30	發光二極管	發光二極管	1
31	光敏二極管	光敏二極管	1
32	電感	390UH	1
33	鈕子開關	KN1	2
34	穩壓管	LM7805	1
35	繼電器	6V	1
36	短接線模塊	短接線模塊	10
37	熱敏電阻	熱敏電阻模塊	1
38	光敏電阻	光敏電阻模塊	1
39	三極管模塊	9012和9013	1
40	電感模塊	色碼電感,色環電感,工字電感	1
41	二極管模塊	快恢復二極管穩壓二極管開關二極管	1
42	變壓器模塊	24V/12V 5VA 變壓器	1
43	電流表插座	SW電流表插座	3
44	熔斷器	熔斷器座	1
45	燈座	E14燈座，24V	1
46	電平開關和邏輯電平指示	電平開關和邏輯電平指示	1
47	步進電機	提供42步進電機	1套
48	脈沖發生器模塊	提供分立元件的脈沖發生器	1套
49	步進驅動控制系統	提供步進驅動控制系統	1套
50	直流無刷電機	提供24V直流無刷電機系統	1套
51	直流無刷電機驅動控制系統1套	提供直流無刷電機驅動控制系統	1套
52	晶閘管觸發電路	提供單晶晶體管BT33觸發電路，完成單相半控橋式整流及直流調速系統實驗	1套

七、可完成實驗項目:
（一）汽車電工電子基礎實驗
1.直流電的測量
2.交流電的測量
3.歐姆定律的驗證
4.基爾霍夫定律
5.串聯電路的測量
6.并聯電路的測量
7.短路故障的測試
8.斷路故障的測量
9.電壓損耗的測量
10.電容的測量與使用
11.電感的測量
12.可調電阻的使用
13.熱敏電阻的測量
14.光敏電阻的測量
15.二極管的測量
16.三極管的測量
17.整流管的使用
18.發光二極管的使用
19.晶閘管SCR的測量
20.IGBT的測量
21.熔斷器的測量
22.繼電器的測量
23.數字門電路測量
24.變壓器的使用與測量
（二）汽車電力電子變流技術基礎實驗
1.整流電路的調試與測量（AC-DC）
2.逆變電路的調試與測量（DC-AC）
3.斬波電路的調試與測量（DC-DC）
4.基于晶閘管SCR的半控橋式整流電路（AC-DC）
（三）汽車用微電機控制技術基礎實驗
（1）直流無刷電機系統的認識與調試運行。
（2）步進電機系統的認識與調試運行。
（3）直流電機晶閘管調速系統的認識與調試運行。
（4）直流電機PWM調速系統的認識與調試運行。
