一.產品簡介

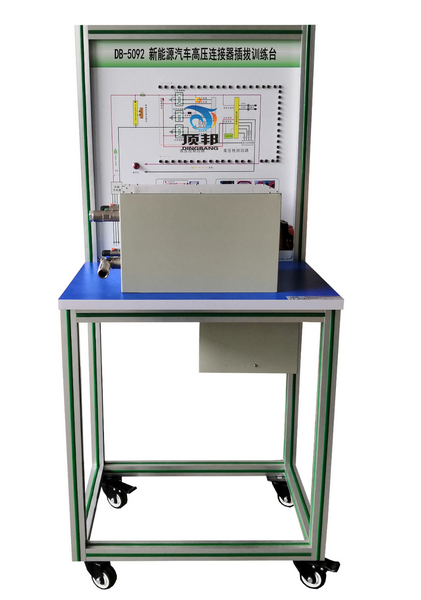

新能源汽車高壓連接器插拔訓練臺選用國內名牌廠家新能源汽車高壓連接器，為比亞迪，北汽新能源，吉利新能源汽車等配套；安裝在專用動力電池包箱體上，通過學員動手插拔，使學員掌握實際掌握高壓連接器插拔操作，以及不按程序操作可能造成后果，為新能源電動車安全操作必備基礎要領。
二.功能特點
1.采用新能源汽車高壓連接器，安裝在專用動力電池包箱體上，學員在無電情況下進行高壓連接器的反復插拔。
2.高壓連接器插頭和插座均配接與動力電池包相同電纜線，電氣連接方式與實車相同，并標注名稱。
3.高壓插接頭具有互鎖端子，可練習不同高壓插接件插拔。
4.配套提供維修開關插拔方法，放電正負極接插件插拔方法，充電正負極接插件插拔方法等輔助資源。
5.模擬新能源汽車動力電池連接插頭、維修開關、高壓配電箱、電機控制器、空調壓縮機、空調 PTC 等模塊的互鎖連接，完成新能源汽車上電、放電的互鎖控制邏輯。
6.模擬汽車碰撞工況，敲擊模擬動力電池箱，高壓斷電。
7.模擬系統開機，系統啟動預充繼電器，高壓插接器插接檢測不到位，高壓互鎖回路斷路并報警，系統不對負載放電。高壓插接器插接檢測到位，閉合總正、總負繼電器，系統對負載放電。
8.高壓系統上電完成，系統對負載放電。
9.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色原理示意圖；
10.底部安裝4個帶自鎖裝置萬向腳輪。
三、實驗項目
1.電動車高壓保護原理實驗
2.高壓互鎖電路仿真原理
3.高壓上電原理仿真原理
4.汽車碰撞工況，高壓防護仿真實驗
5.新能源汽車高壓安全系統認知；
6.新能源汽車高壓連接器插拔技能操作；
7.新能源汽車高壓維修作業訓練；
四.技術規格
1.設備外形尺寸:700*500*1500（長*寬*高）
2.交流電源：220V
3.產品工藝標準
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面鋪裝32mm厚彩色高密度復合板。
五.基本配置
專用動力電池包箱體，高壓放電正極插頭/插座，高壓放電負極插頭/插座，高壓充電正極插頭/插座，高壓充電負極插頭/插座，維修開關插頭/插座等。
