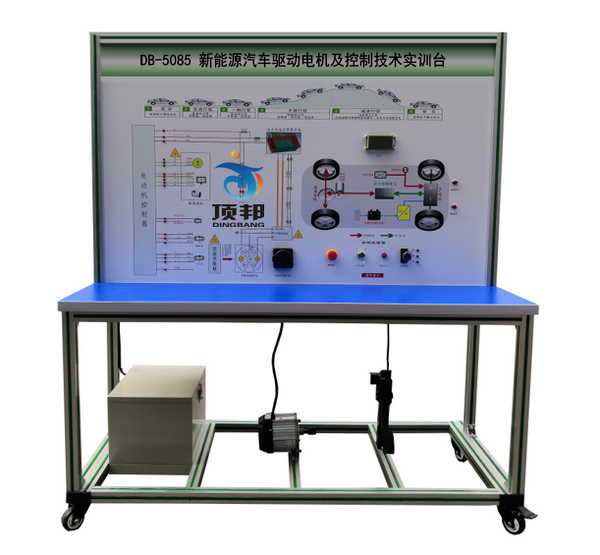

一.產品簡介
1.新能源汽車驅動電機及控制技術實訓臺包含新能源汽車驅動電機管理系統（VCU控制器、DC-DC、電機及控制器等）及相關附屬器件；
 2.可動態展示新能源汽車驅動電機管理系統結構及原理；電機及控制器的結構與原理；高壓電源的結構與控制原理； DC-DC 模塊的結構與原理； DC-AC 模塊的結構與原理；
 3.能滿足新能源汽車驅動電機管理系統結構認識，故障設置及診斷的實訓教學要求。
選用國產主流新能源純電動車零部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源驅動電機管理系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，培養學員對新能源驅動電機管理系統故障分析和處理能力，適用于各類院校新能源驅動電機管理系統課程教學和維修實訓設備。
二.功能特點
1.真實可運行的新能源驅動電機管理系統集成，充分展示各主要零部件組成結構和邏輯控制關系。
2.各主要部件安裝在平臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握系統零部件拆裝要點和安全保護；
3.電機輸出端加裝磁粉制動器，模擬車輛負載系統，通過調整負載大小，真實再現不同工況下（啟動、加速、勻速、減速、停車、爬坡、能量回收等）電流和電壓等參數變化規律。
4.動力電池包設置有機械維修開關，高壓電器連接器均采用國標產品，性能可靠。
5.真實的剎車系統，觀察制動能量回饋電流變化，掌握制動能量回收概念。
6.設備帶水冷系統，驅動電機管理系統控制水泵工作。
7.設備帶電制動真空系統，驅動電機管理系統控制真空泵工作。
8.設備配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。
9.配備防護罩等安全保護裝置。
10.UV平板噴繪面板完整顯示驅動電機管理系統工作原理圖，且安裝檢測端子，借助萬用表和示波儀，實時檢測各種狀態下參數變化。
11.設備由移動臺架和面板組成，平臺水平放置，安裝主要零部件；設備底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
12.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
13.設備配備故障設置和考核系統力。

三.技術規格
1.外形尺寸：1500*700*1700（長*寬*高）
2.輸入電源：AC220V±10%  50Hz
3.輔助蓄電池：12V10AH
4.動力電池類型：3.2V10AH
  動力電池包串?dāng)?shù)：16
  工作溫度：-20°～60°
5.電機控制器：48V
6.驅動電機：48V2KW（交流變頻同步電機）
7.磁粉制動器：BS-10（帶可調張力控制器）
  額定轉矩：10N.m
  許用轉速：1500r/min
8.產品工藝標準:
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面裝配32mm厚彩色高密度復合板。

四.實訓項目
1.新能源驅動電機管理系統控制原理認知。
2.新能源驅動電機管理系統部件功能認知。
3.新能源驅動電機管理系統各種狀態下邏輯控制關系實驗。
4.新能源驅動電機管理系統控制邏輯驗證。
5.DC-DC 模塊的結構與原理認知、檢測診斷實訓實驗。
6.DC-AC 模塊的結構與原理認知、檢測診斷實訓實驗。
7.驅動電機管理系統結構及原理認知、檢測診斷實訓實驗。
8.驅動電機管理系統的啟動、加速、勻速、減速、停車、爬坡、能量回收實驗。
9.驅動電機管理系統控制水泵、真空泵控制邏輯實驗。

五.基本配置
磷酸鐵鋰動力電池包，高壓配電箱，水冷系統，車載充電機，DC-DC模塊，DC-AC模塊，儀表，國標充電插口與充電槍，電機控制器，電子油門總成，換擋機構總成，同步驅動電機（帶電機溫度傳感器、旋變），碟剎裝置，制動真空泵、傳動裝置，磁粉制動器，手動張力控制器，輔助蓄電池，故障設置和考核系統，可移動臺架（帶安裝檢測端子的原理面板）。
