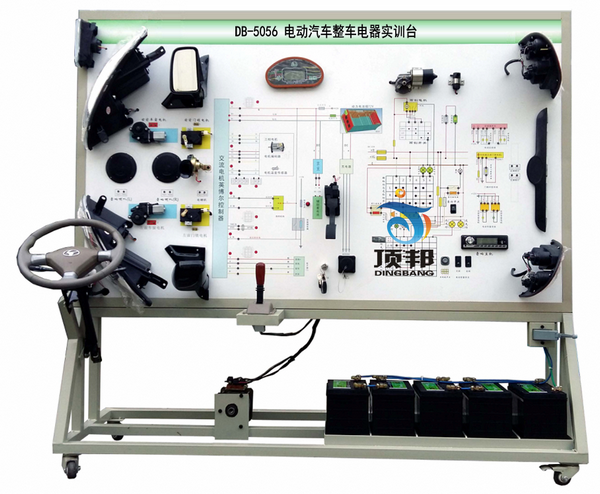

DB-5056 電動汽車整車電器實訓臺

一、產品簡介

電動汽車整車電器實訓臺采用全新時風純電動汽車整車電器實物為基礎，充分展示純電動汽車電機驅動系統、儀表系統、燈光系統、雨刮系統、喇叭系統、電池系統、電動車窗系統、電動門鎖、音響系統、充電系統、DC電源轉換系等電器各系統的組成結構和工作過程。
適用于各類院校對純電動汽車整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的純電動整車電器系統，充分展示純電動整車電器系統的組成結構。
2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車各系統的工作過程。
3.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析純電動整車電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測純電動整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
5.配套汽車多媒體教學軟件（16合一）（投標時需現場演示十分鐘，未演示者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

三、技術規格

外形尺寸（約）：1740×650×1700mm(長×寬×高)
動力電源：原車 48V
工作電壓：原車
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm

四、基本配置（每臺）

序號	名稱	規格型號	單位	數量
1	示教板面板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關	原車	個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	DC電源轉換系	原車	套	1
12	燈光開關	原車	套	1
13	剎車燈開關	原車	套	1
14	倒車燈開關	原車	套	1
15	危險燈開關	原車	套	1
16	線束	配套	套	1
17	雨刮總成	原車	套	1
18	雨刮控制器	原車	個	1
19	噴水電機	原車	套	1
20	噴水壺	原車	套	1
21	喇叭	原車	個	2
22	喇叭繼電器	原車	個	1
23	各類繼電器	原車	套	1
24	霧燈	原車	個	1
25	電動車窗與中控開關	原車	套	1
26	電動后視鏡與開關	原車	套	1
27	中控鎖電腦	原車	個	1
28	門鎖電機	原車	套	1
29	電動窗電機	原車	套	1
30	音響總成	原車	套	1
31	揚聲器	6"，200W	對	1
32	輔助蓄電池	12V 45Ah	臺	1
33	保險絲盒	配套	個	2
34	電源總開關	50A	個	1
35	移動臺架(帶自鎖腳輪裝置)	1740×650×1700mm(長×寬×高)	臺	1
36	故障模擬與排除裝置	配套	套	1
37	教師手冊	配套	套	1
38	合格證與保修卡	配套	套	1
