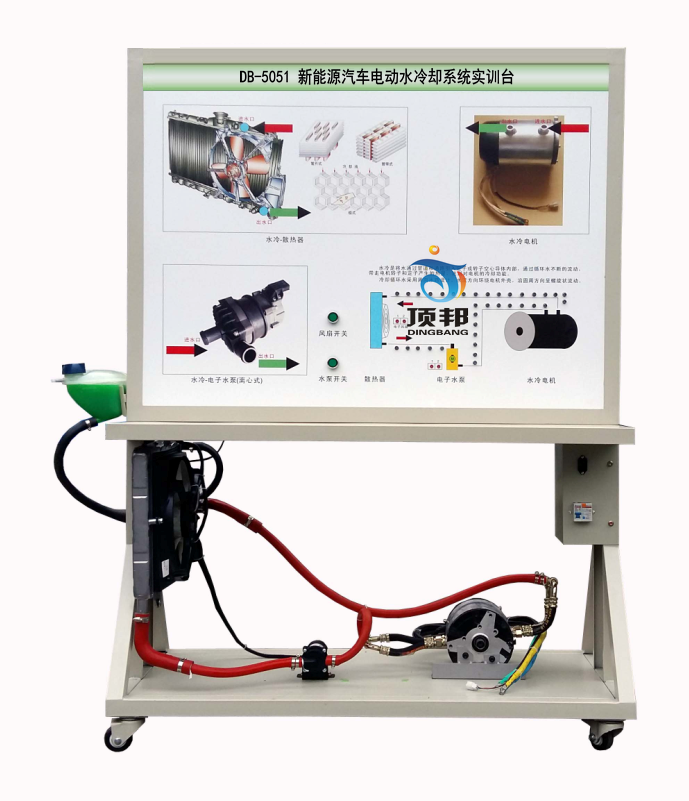

一、產品簡介
   新能源汽車電動水冷卻系統實訓臺采用新能源汽車動力電池水冷散熱系統(ESS)為基礎，全面展示了新能源汽車動力電池水冷散熱系統的組成結構和工作過程。適用于學校對新能源汽車動力電池水冷散熱系統的理論和維修實訓的教學需要。
二、功能特點
1.運行演示的新能源汽車動力電池水冷散熱系統，充分展示新能源汽車動力電池水冷散熱系統的組成結構。
2.操作控制開關，演示新能源汽車動力電池水冷散熱系統的工作過程，安裝閃爍發光二極管同步展示系統的工作過程。
3.面板采用4mm厚鋁塑板，面板UV平板噴繪打印有彩色圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。
4.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.設備由立式可移動教學板(帶原理面教板)與水平放置平臺（安裝系統各主要零部件）等構建。
6.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
7.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格
1.外形尺寸：1500×700×1700mm(長×寬×高)
2.輸入電源；交流220V±10% 50Hz
3.工作電源；DC12V
4.工作溫度：-40℃～+50℃
5.設備外形尺寸：1500×700×1700mm （長*寬*高）
6.面板外形尺寸：1448×940mm（長*寬）
四、實訓實驗項目
   1.動力電池水冷散熱系統(ESS)結構與原理認知。
   2.動力電池水冷散熱系統(ESS)的端子及對應的功能認知與檢測。
五、基本配置(每臺)
檢測控制面板(裝有各種檢測端子以及彩色電路圖)、電子水泵、電池冷卻器與付水壺、水管、點火開關、水溫傳感器/溫度信號模擬裝置、模擬水冷散熱系統控制裝置、電子風扇與繼電器、電池箱、DC12V裝置、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、設備操作說明書。
