主頁 > 產品介紹 > 汽車新能源教學設備 > 電動汽車整車CAN總線網絡系統示教板

[規格型號]：	DB-5026
[產品名稱]：	電動汽車整車CAN總線網絡系統示教板
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-5026 電動汽車整車CAN總線網絡系統示教板

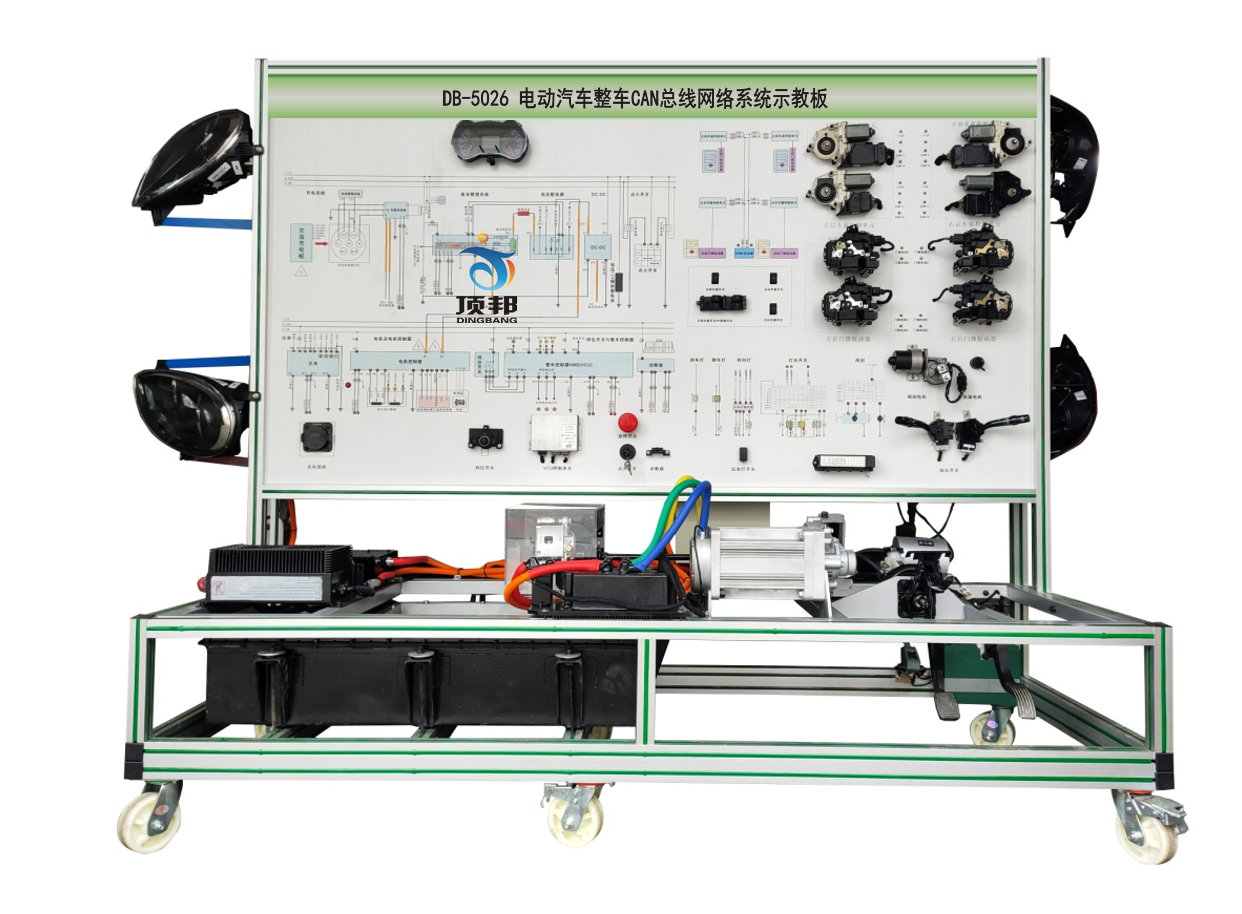

(參考圖)

一、功能特點
1. 電動汽車整車CAN總線網絡系統示教板完整展示了電動汽車整車CAN總線網絡系統（包括VCU系統/電機控制/電池管理系統/充電系統），可以動態模擬整車CAN總線網絡的運行狀態與工作過程。
2. 電動汽車整車CAN總線網絡系統示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車整車CAN總線網絡系統結構原理圖和實物，認識和分析電動汽車整車CAN總線網絡系統的工作原理。
3. 電動汽車整車CAN總線網絡系統示教板安裝有點火開關、帶網關通訊的整車控制器模塊，智能儀表模塊，電源系統模塊，電動機控制器，工況指示燈，電源開關，油門踏板，制動踏板，動力電機等模塊與操縱開關。
4. 電動汽車整車CAN總線網絡系統示教板設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
5.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。

二、技術規格
1. 外接電源：交流220V±10% 50Hz
2. 工作電壓：直流12V
3. 工作溫度；－40℃~+50℃
4. 外形尺寸：2080x600x1750mm（長x寬x高）
5.動力電源：72V

三、實驗實訓項目
1.驅動電機及控制系統維護與保養、使用操作方法;
2.驅動電機故障診斷與維修;
3.電機控制系統故障診斷與維修;
4.電動機性能、能量管理檢測;
5.手動維修開關在強電回路的作用；
6.高壓互鎖的保護作用；
7.車載充電機工作原理和引腳定義，車載充電機常見故障和更換,電池充電操作；
8.DC-DC轉換器工作原理和引腳定義，DC-DC轉換常見故障和更換方法；
9.電機系統零部件組成和功能，驅動電機及控制系統控制原理；
10.驅動電機及控制系統控制參數測量方法；
11.驅動電機及控制系統常見故障和排除方法；
12.電子油門踏板工作原理和引腳定義，電子油門踏板常見故障和更換方法；
13.檔位控制器（開關）工作原理和引腳定義，檔位控制器（開關）常見故障和更換方法；
14.電機控制單元MCU、電池管理單元BMS、整車控制器VCU 、車載充電機OBC、儀表系統CAN檢測與標定各系統模塊數據，各控制單元之間報文發送與接收驗證。
15.整車控制器VCU控制策略驗證與檢測。
16. CAN總線網絡系統之間報文發送與接收驗證、讀取。

四.基本配置（每臺）

序號	名稱	規格型號	單位	數量
1	控制面板與檢測臺		套	1
2	電動汽車磷酸鐵鋰電池	72V 20AH	套	1
3	電動車組合儀表（7寸BMS信息顯示屏）	電動汽車儀表帶CAN通訊；包含指示燈、電流電壓指示、電量指示、能量流程圖、REDAY/OK燈；	套	1
4	BMS電池管理控制單元系統		只	1
5	點火開關	配套	只	1
6	車載充電器	72V20AH，帶CAN-BUS通訊	臺	1
7	DC-DC轉換器	72V轉12V, ，帶CAN-BUS通訊	套	1
8	電動汽車充電槍與車載側插座	電動汽車國標，CEBEA	套	1
9	電機驅動系統	72V1KW，帶CAN-BUS通訊	套	1
10	整車控制器VCU系統	帶CAN-BUS通訊	套	1
10	故障模擬與排除裝置		套	1
11	設備教師/學生手冊	配套	套	1
12	設備合格證、保修卡	配套	套	1
13	診斷座	OBD	套	1

友情提示：

1、貨品驗收：閣下收貨時請檢查電動汽車整車CAN總線網絡系統示教板的貨品外觀，核實電動汽車整車CAN總線網絡系統示教板的數量及配件，拒收處于受損狀態的電動汽車整車CAN總線網絡系統示教板；

2、質保：頂邦將為閣下提供電動汽車整車CAN總線網絡系統示教板產品說明書內的質保條件和質保期，在質保范圍內提供對電動汽車整車CAN總線網絡系統示教板的免費維修，超出條件承諾時提供對電動汽車整車CAN總線網絡系統示教板的有償維修；

3、退換貨：閣下單方面原因?qū)е碌碾妱?dòng)汽車整車CAN總線網絡系統示教板選型錯誤或電動汽車整車CAN總線網絡系統示教板購買數量錯誤，造成電動汽車整車CAN總線網絡系統示教板的退換貨要求，將不被接受；

4、貨期：電動汽車整車CAN總線網絡系統示教板的發貨期為參考值，如您需要了解電動汽車整車CAN總線網絡系統示教板的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對電動汽車整車CAN總線網絡系統示教板有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電動汽車整車CAN總線網絡系統示教板的咨詢。
