| 序號 | 名稱 | 規格與型號 | 數量 | 備注 |
| 1 | 實訓臺 |
電源：三相四線或三相五線～380V±10% 50Hz 參考尺寸： 950mm×850mm ×1916mm 功率：＜1.5kVA 配置A、B、C三個區域，D區域?yàn)楣收显O(shè)置模塊 |
1臺 |
A區域配置見附件一 B區域配置見附件二 C區域配置見附件三 |
| 2 | 電機 | 三相步進電機 | 1套 | |
| 3 | WDJ26三相鼠籠式異步電動機 | 1臺 | ||
| 4 | WDJ22雙速異步電動機 | 1臺 | ||
| 5 | DJ17三相線繞式異步電動機 | 1臺 | ||
| 6 | DJ15直流并勵電動機 | 1臺 | ||
| 7 | DJ13-1直流發電機 | 1臺 | ||
| 8 | 元器件 | —— | 1套 | 詳見附件四 |
| 9 | 電機固定導軌 | DD03-3不銹鋼電機導軌、光碼盤測速系統（1024光電編碼器及數顯轉速表） | 1臺 | |
| 10 | 19芯航空電纜線 | 2m | 4根 |
| 序號 | 名稱 | 主要元件及規格 | 數量 | 備注 |
|
|
三菱PLC主機 | FX3U-48MT/ES-A（FX2N-48MT-001的升級版） （24DI/24DO），F(xiàn)X3U-3A-ADP模擬量模塊(2AI/1AO)，帶RS485通訊模塊，配編程電纜 | 1套 | |
|
|
三菱變頻器及步進電機驅動器 | 三菱FR-E740-0.75kW 三相380V；3ND583三相步進電機驅動器 | 1套 | |
|
|
觸摸屏 | 10.4吋彩色 | 1套 | |
|
|
網孔實操板 | 參考尺寸：650mm×700mm×1.5mm | 1塊 | |
|
|
按鈕操作面板 | 信號指示燈、按鈕開關、旋鈕開關、急停按鈕、凸輪開關、十字開關 | 1塊 | |
|
|
航空插頭轉換板 | 28位端子排 | 1塊 | |
|
|
元器件 | —— | 1套 |
| 序號 | 名稱 | 主要元件及規格 | 數量 | 備注 |

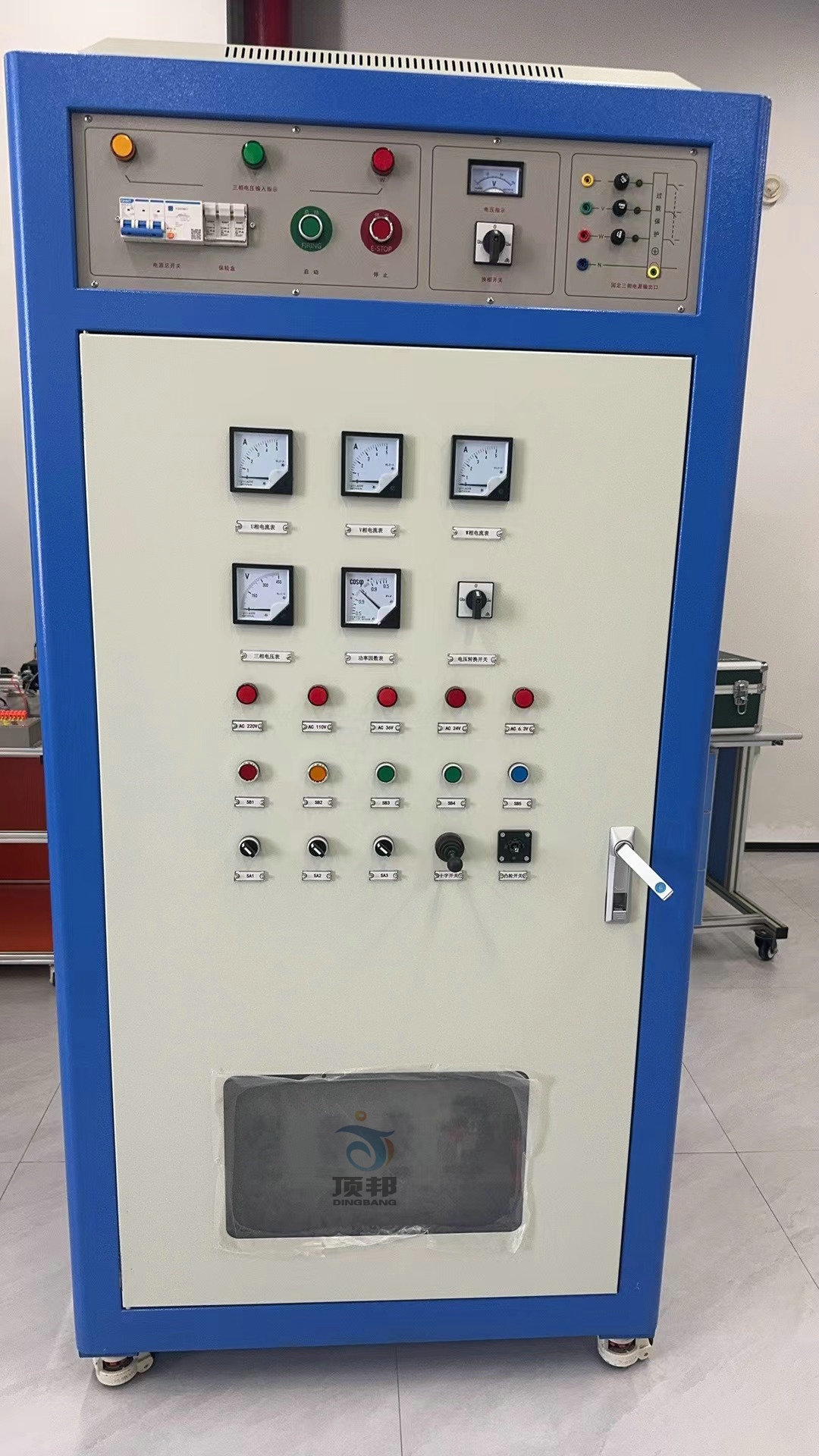

| 1 | 儀表面板 | 交流電壓表、交流電流表、功率因數表 | 1塊 | |
| 2 | 按鈕操作面板 | 信號指示燈、按鈕開關、凸輪開關、十字開關等 | 1塊 | |

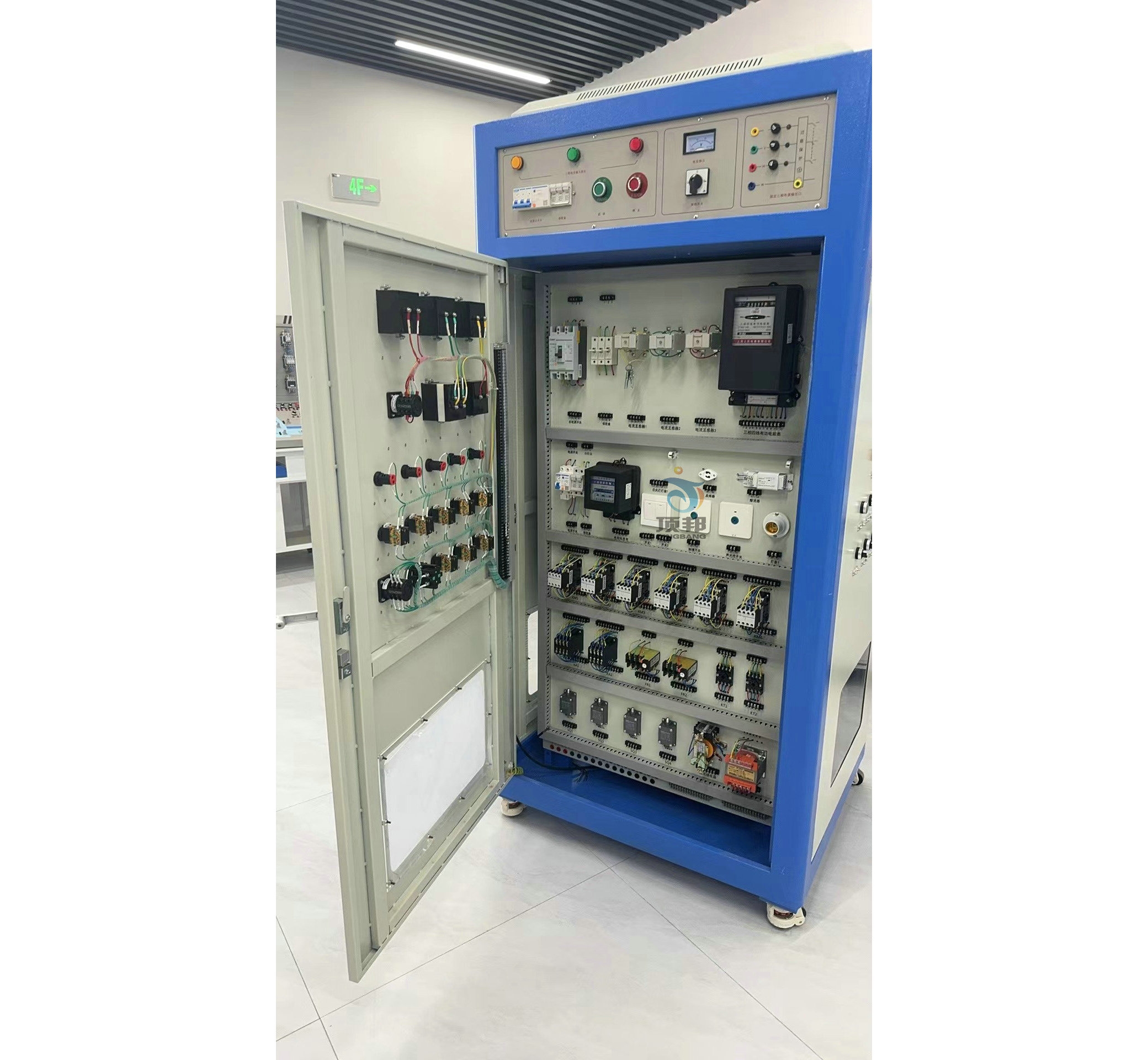

| 3 | 動力配電板 | 塑殼斷路器、保險絲、三相四線電度表、電流互感器 | 1塊 | |
| 4 | 室內布線板 | 單相電度表、單相漏電保護器、保險絲、各種照明開關插座、日光燈套件、白熾燈組 | 1塊 | |
| 5 | 低壓電器板一 | 交流接觸器 | 1塊 | |
| 6 | 低壓電器板二 | 交流接觸器、熱繼電器、時間繼電器等 | 1塊 | |
| 7 | 低壓電器板三 | 行程開關、控制變壓器、過電流繼電器等 | 1塊 | |
| 8 | 航空插頭轉換板 | 28位端子 | 1塊 |
| 序號 | 名稱 | 配置內容 | 數量 | 備注 |
| 1 | 電力電子實訓模塊一 | 轉速變換器、電壓變換器 | 1塊 | 抽屜式 |
| 2 | 電力電子實訓模塊二 | 電流反饋與過流保護模塊 | 1塊 | 抽屜式 |
| 3 | 電力電子實訓模塊三 | 電流調節器和速度調節器 | 1塊 | 抽屜式 |
| 4 | 電力電子實訓模塊四 | 零電平檢測、轉矩極性鑒別、邏輯控制 | 1塊 | 抽屜式 |
| 5 | 電力電子實訓模塊五 | 三相晶閘管觸發電路(正橋) | 1塊 | 抽屜式 |
| 6 | 電力電子實訓模塊六 | TCA785集成觸發電路、單結晶體管觸發電路 | 1塊 | 抽屜式 |
| 7 | 接線模塊 | C001～C006接線端子板及走線槽 | 1塊 | |
| 8 | 電源模塊 | 三相交流電源、三相整流變壓器、同步變壓器、勵磁電源(DC220V)、電感1只、給定（±15V）及輸出指示 | 1塊 | |
| 9 | 晶閘管主電路模塊 | 三相可控硅模塊2只、晶閘管4只、整流二極管6只，直流電流互感器1只、三相芯式變壓器1組 | 1塊 | |
| 10 | 測量?jī)x表模塊 | 數字交流真有效值電壓表（0～500V）一只、數字交流真有效值電流表(0～5A)一只、直流電壓表（±300V）一只、直流電流表（±2A）一只 | 1塊 | |
| 11 | 可調負載模塊 | 2×900Ω/0.41A可調磁盤電阻器2只、2×90Ω/1.41A可調磁盤電阻器1只 | 1塊 | |
| 12 | 航空插頭轉換板 | 24位端子 | 1塊 |
| 序號 | 名稱 | 主要元件及規格 | 數量 | 備注 |
| 1 | 空氣開關 | DZ47-63LE10A4P | 1只 | |
| 2 | 保險絲 | RT18-32/3P | 1只 | |
| 3 | 保險絲 | RT18-32/2P | 1只 | |
| 4 | 交流接觸器 | LC1-D0610M5N | 7只 | |
| 5 | 熱繼電器 | JRS1D-25 1A | 2只 | |
| 6 | 行程開關 | LX19-001 | 4只 | |
| 7 | 控制變壓器 | BK150 | 1只 | |
| 8 | 走線槽 | 2525 | 2米 | |
| 9 | 導軌 | H35 | 2米 |
