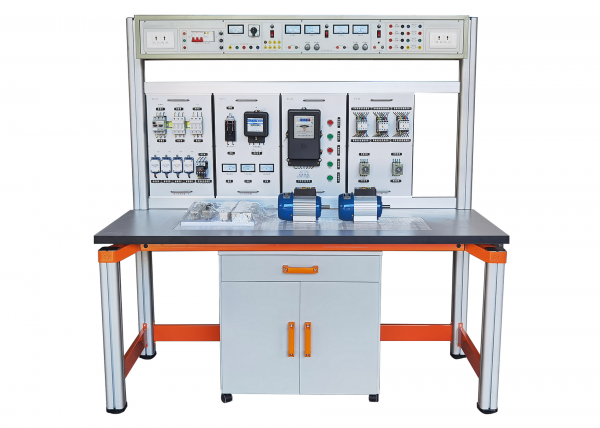

DBWX-085 初級維修電工實訓平臺

一、概述
初級維修電工實訓平臺采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、觸電急救、安全消防等，符合初級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1600mm×700mm×1450mm
三、實訓裝置的基本配置及功能
初級維修電工實訓平臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。
（一）實訓屏
初級維修電工實訓平臺實訓屏為優質鋁型材框架與主機箱組成，鋁合金面板，主機箱為實訓掛箱提供交流電源、直流穩壓穩流電源，安全保護，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，一只450V交流電壓表通過轉換開關指示三相輸出線電壓。
3、低壓交流電源：輸出6V、9V、12V、24V、36V低壓交流電源，功率50W。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流電源
（1）、1路5V/1A直流穩壓輸出。
（2）、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
6、4只5408二極管，用于能耗制動的整流電路。
7、三只100Ω/50W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
（二）實訓掛箱及器材配備
繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；實訓時通過線槽走線，進行工藝布線訓練。
1、SY-61維修電工掛箱（一）
閘刀開關1只，單相電度表1只，交流電流表3只
2、SY-62維修電工掛箱（二）
燈座2只、啟輝器1只，鎮流器1只，日光燈1套，86開關底座2只
3、SY-63維修電工掛箱（三）
三相三線電度表1只，控制控鈕5只
4、SY-64維修電工掛箱（四）
交流接觸器3只，時間繼電器2只
5、SY-65維修電工掛箱（五）
斷路器1只，3P熔斷器座2只，行程開關4只，熱繼電器1只
6、九孔萬能電路實訓板 2塊
7、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
8、三相鼠籠異步電動機180W Y/△ 1臺
9、安全配備滅火器全室1臺（購10臺設備以下無）
（三）實訓桌
初級維修電工實訓平臺實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件盒等，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35×60cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌84組銅質九孔一體成型嵌件（共有756孔）。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根帶滑槽橫梁鋁型材，組成電氣實驗掛箱支架。支架與電氣控制實驗掛箱配套，上下方便，左右移位自如。
四、實驗項目
（一）電拖部分

1.三相電機直接啟動控制
2.三相電機點動控制
3.三相電機自鎖運行控制
4.帶電流表的點動與連續運行控制

5.帶電能表的兩地控制
6.單向運行反接制動控制
7.時間繼電器控制電動機Y/△降壓起動控制
8.工作臺自動往返行程開關控制

（二）室內照明配電

1.插座和一個開關控制一盞燈
2.日光燈線路的接線
3.聲控開關控制白熾燈電路的接法

4.單相電度表直接接線電路
5.配電板的安裝
6.兩地控制一盞燈的接法

（三）電子技術綜合訓練

1.單相橋式整流電路
2.串聯可調穩壓電源電路
3.集成直流穩壓電源
4.單結晶體管特
5.單結晶體管觸發電路性

6.晶閘管可控整流電路（綜合性實訓）
7.電子門鈴電路（綜合性實訓）
8.電子報警電路（綜合性實訓）
9.光控簡易燈自動開關電路（綜合性實訓）
10.電子催眠器（綜合性實訓）

（四）安全急救演示
（五）消防技能的認識與掌握（教師演示）
五、DBWX-085 初級維修電工實訓平臺配置清單

序號	名稱			數 量
1	實驗屏			1個
2	實驗桌			1張
3	實訓掛箱
	A	SY-61 初級電工實訓掛箱（一）		各1個
	B	SY-62 初級電工實訓掛箱（二）
	C	SY-63 初級電工實訓掛箱（三）
	D	SY-64 初級電工實訓掛箱（四）
	E	SY-65 初級電工實訓掛箱（五）
4	三相異步電動機 180W Y/△			1臺
5	九孔萬能實訓板：電路板由進口ABS注塑而成，表面均布有九孔成一組相互聯通的插孔單元組成，九孔萬能插件板內部?jī)?nèi)嵌84組銅質九孔一體成型嵌件（共有756孔），與九孔板表面九孔一組單元相對應。透明元件盒在其上任意拼插成實驗電路，動手動腦能力強，開發、擴展新型實驗項目便捷。			1套
6	透明元件盒：元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便，元件盒插腳由螺帽固定可拆卸，維修方便，與“九孔萬能實訓板”配套完成實訓。
	名稱		規格	數量
6（1）	電阻		51Ω	1只
6（2）	電阻		100Ω	1只
6（3）	電阻		150Ω	1只
6（4）	電阻		200Ω	1只
6（5）	電阻		240Ω	1只
6（6）	電阻		270Ω	1只
6（7）	電阻		330Ω	1只
6（8）	電阻		510Ω	1只
6（9）	電阻		1KΩ	2只
6（10）	電阻		2K	1只
6（11）	電阻		2.7K	1只
6（12）	電阻		5.1K	1只
6（13）	電阻		51K	1只
6（14）	電阻		10K	1只
6（15）	電位器		1K	1只
6（16）	電位器		47K	1只
6（17）	電位器		100K	1只
6（18）	電位器		470K	1只
6（19）	電解電容		10μF /63V	1只
6（20）	電解電容		100μF /63V	2只
6（21）	電解電容		220μF /63V	1只
6（22）	電解電容		470μF /63V	1只
6（23）	瓷片電容		0.01μF	1只
6（24）	瓷片電容		0.1μF	2只
6（25）	瓷片電容		0.47μF	1只
6（26）	二極管		4007	4只
6（27）	穩壓二極管		2CW54	1只
6（28）	穩壓二極管		2CW76	1只
6（29）	光敏二極管		2Cu	1只
6（30）	三極管		3DG6	1只
6（31）	三極管		3DG12	1只
6（32）	三極管		3AX31	1只
6（33）	三極管		3DA1	1只
6（34）	可控硅		BT33	1只
6（35）	開關		/	1只
6（36）	信號燈		6V	1只
6（37）	繼電器		6V，單控	1只
6（38）	三端穩壓		7805	1只
6（38）	喇叭		8Ω	1只
7	防腐皮			1塊
8	滅火器			全室10臺以上配1只
