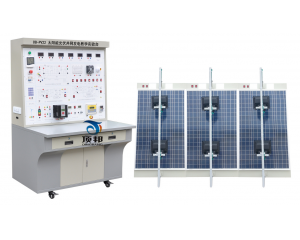

太陽能光伏并網發電教學實驗臺
[規格型號]: DB-PV22
[產品名稱]: 太陽能光伏并網發電教學實驗臺
[價  格]: 詢價
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
一、系統實訓應用范圍:
主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

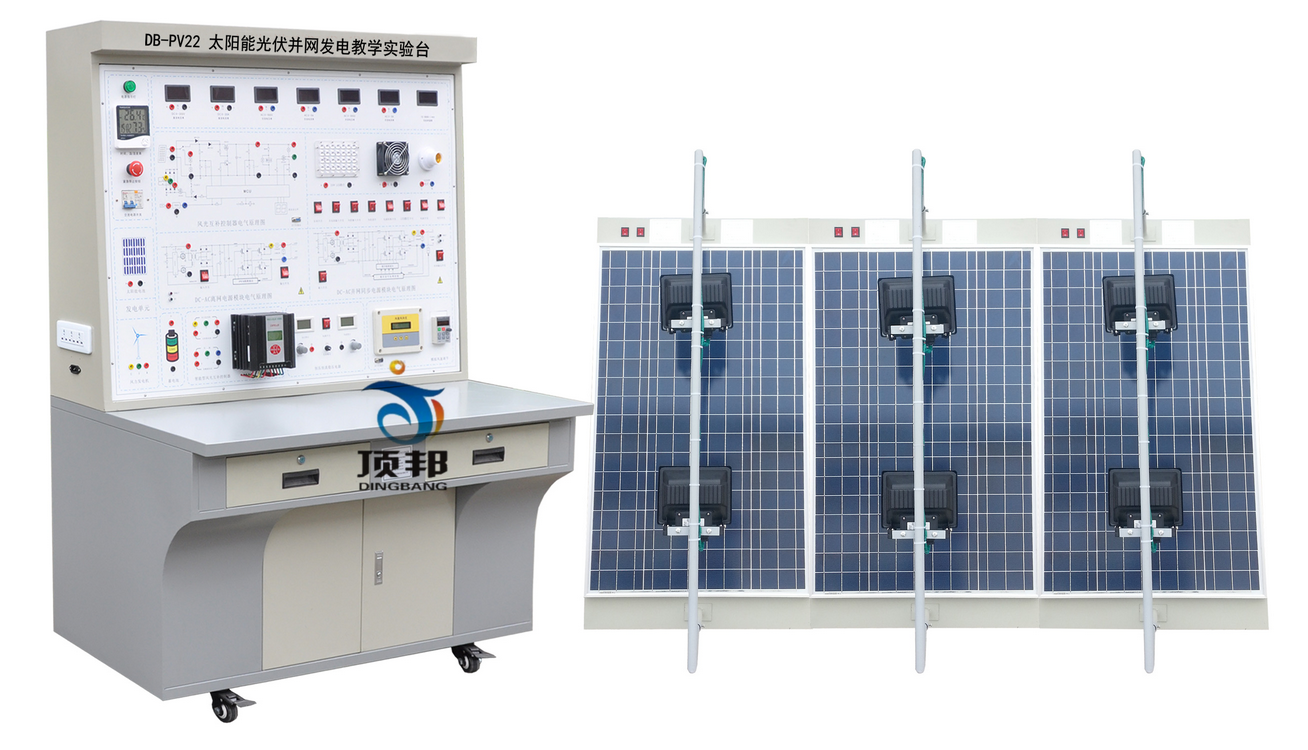

光伏并網發電系統實訓臺
光伏并網發電系統實訓臺

二、教學及研究實訓項目
2、1、 光伏能量變換實驗
實驗1、光伏陣列單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、陣列電子最大功率跟蹤器原理。
實驗4、陣列匯流與防雷接地原理。
實驗5、陣列結構件、防腐安裝原理。
實驗6、最大功率跟蹤器與光伏轉換提效實驗。
實驗7、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗8、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗9、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗10、陣列低、中、高通過開關組合后能量變換實驗。
實驗11、光感儀和風速傳感儀各自作用實效實驗。
2、2、同步逆變電源實驗
實驗1、逆變電源單元組成原理。
實驗2、逆變電源MPPT的最大功率跟蹤控制方法的實驗。
實驗3、逆變電源輸出功率與光伏能量變換的實驗。
實驗4、MPPT與電子跟蹤器有效結合和分離控制方面的比較實驗。
實驗5、晴天,多云,陰雨天情況下逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。
實驗6、逆變器并入的電網供電中斷,逆變器應在2s內停止向電網供電,同時發出警示信號的防孤島效應保護試驗。
實驗7、逆變電源直流輸入欠電壓控制實驗。
實驗8、輸入電壓為額定值,負荷滿載時距離設備水平位置1m處,的噪聲測試實驗。
三、運行技術條件(單相輸出)
◆ 光伏陣列輸出電壓 22VDC
◆ 并網輸出電壓180~260VAC
◆ 并網頻率范圍47.8~51.2Hz
◆ 效率94.5%
◆ 功率因數>0.99
◆ 最大功率跟蹤10.8~28VDC
◆ 工作環境:溫度-20℃~50℃
◆ 相對濕度﹤90﹪(25℃)
◆ 保護功能: 防雷、極性反接、短路、漏電、過熱、孤島效應、過載保護、電網過欠壓、電網過欠頻保護、接地故障保護等。
3、系統單元組成
3、1、光伏陣列單元: 在室外修建約3平方米的平臺或者陽臺,安裝支架,鋪設總峰值功率為300W的光伏陣列。 在條件允許的情況下,光伏陣列可選用三種不同類型的太陽能電池進行實驗(單晶硅、多晶硅、非晶硅)。
3、2、逆變控制單元:系統根據實驗的需要,通過開關單元的開和關,最多可以實現 3臺不同型號和產地的并網逆變器同時運行,配備 同時并網通道,可滿足對比實驗和各種數據采集的需要。
3、3、開關控制單元:所有系統內外單元的引線經隔離開關接至各自的跳線端子上,在實驗過程中,一旦發生漏電、短路、過流、過熱情況,開關自動斷開電源,起到保護儀器儀表和人身的安全。
3、4、方陣連接單元:示意接線面板上,最小單元的引線經隔離開關接至各自的跳線端子,根據實驗的需要,可以用跳線自由地組合成不同開路電壓17.5~60VDC ,峰值功率50~300W的系統。
3、5、顯示單元:方陣電壓、電流。逆向交流電壓、電流、頻率、功率、無功。正向交流電壓、電流、頻率。設備工作溫度、電池方陣溫度、實驗室溫度和濕度、實驗記時時鐘、逆向電量計量、正向電量計量。
四、設備配置清單

序號 名   稱 型  號 數量 單位 價格
1 并網操作實驗臺   1
2 太陽能電池板   300 W
3 同步逆變電源   1
4 支架   1
5 電線、電纜   1
6 實驗附件   1
價格合計:
