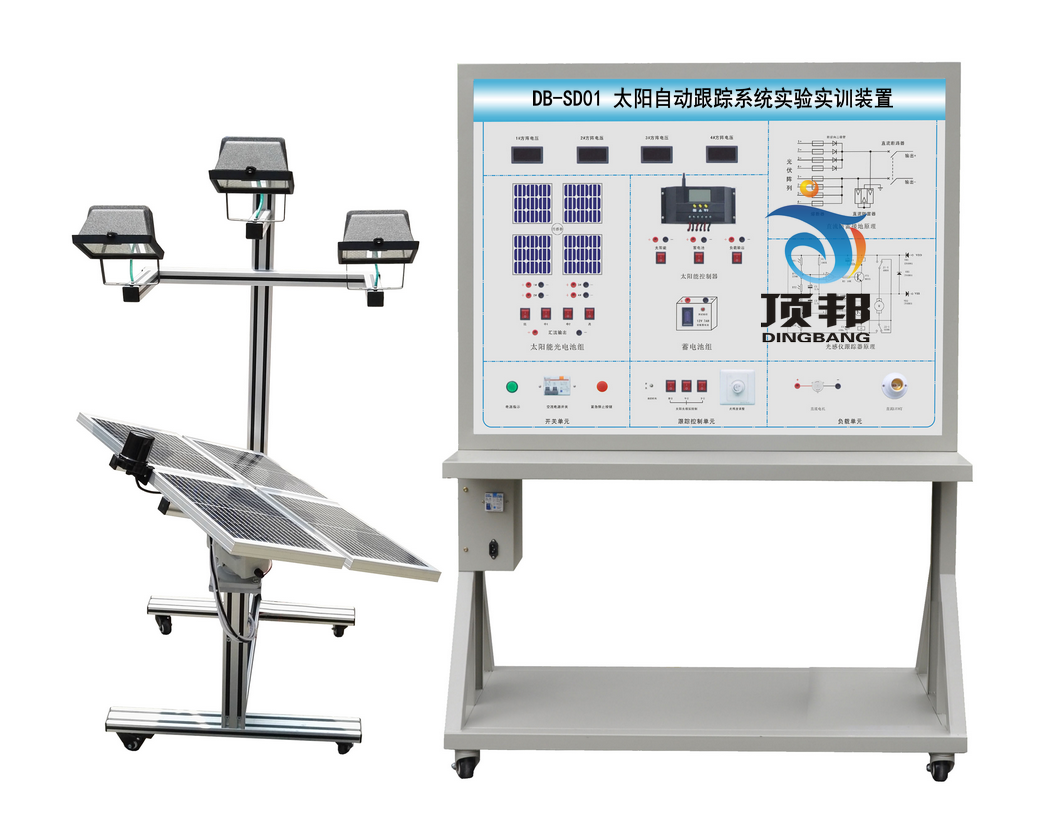

太陽自動跟蹤系統實驗實訓裝置
[規格型號]: DB-SD01
[產品名稱]: 太陽自動跟蹤系統實驗實訓裝置
[價  格]: 詢價
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
一、系統組成
   DB-SD01
太陽自動跟蹤系統實驗實訓裝置由陽光跟蹤傳感器、控制器和傳動執行機構三部分組成。
◆ 陽光跟蹤傳感器
    在有效光照條件下的全程對陽光高精度測量,并將太陽光方位信號轉換成電信號,傳送給跟蹤控制器。
    跟蹤控制器接收太陽光跟蹤定位傳感器的信號后,驅使傳動執行機構運轉,使太陽能電池板垂直于太陽光。
◆ 傳動執行機構
采用獨特的機械結構設計,實現水平方向360°、180°俯仰角度可以調節后固定,最大抗風可達10級。
二、產品主要特點
1)通過三個模擬光源進行照射,模擬晨日、午日、夕日。
2)4塊10W的太陽能電池板進行組串。
3)系統包括:太陽能光電傳感器;太陽能電池組件;直流電機及控制器;太陽能控制器;蓄電池;太陽能跟蹤器用電由蓄電池供給。
4)跟蹤方式:雙軸全自動跟蹤
 精度:±0.5°
 水平回轉角度:360°
 俯仰角度:180°
 控制器供電電源:DC 12V
 電機供電電源:DC 12V
5)支架采用工業鋁型材

二、技術指標
◆ 跟蹤方式:雙軸全自動跟蹤
◆ 跟蹤精度:±1°
◆ 水平回轉角度:360°
◆ 俯仰角度:180°
◆ 傳動機構自重:2.5Kg (不含支架與電池板)
◆ 最大承重:10Kg
◆ 電機供電電源:DC 12V
◆ 控制器供電電源:DC 12V
◆ 系統年平均耗電量:0.1W
◆ 抗風等級:10級
◆ 系統自帶上電復位及無光自復位功能
三、實驗項目
實驗一太陽能電池板特性實驗系列
1-1、太陽能電池板開路電壓測試實驗
1-2、太陽能電池板短路電流測試實驗
1-3、太陽能電板I-V特性測試實驗
1-4、太陽能電池板最大輸出功率計算實驗
1-5、太陽能電池板轉換效率測量實驗
1-6、開路電壓與相對光強的函數關系實驗
1-7、短路電流與相對光強的函數關系實驗
1-8、太陽能電池板暗伏安特性測試實驗
1-9、太陽能組件輸出特性測試實驗
1-10、太陽能電池板的串聯開路電壓測試實驗
1-11、太陽能電池板的串聯短路電流測試實驗
1-12、太陽能電池板的并聯開路電壓測試實驗
1-13、太陽能電池板的并聯短路電流測試實驗
1-14、負載特性測試實驗
實驗二太陽能蓄電池控制器實驗系列
2-1、太陽能蓄電池充電控制實驗
2-2、控制器充放電保護實驗
2-3、蓄電池電壓、電流測試實驗
2-4、蓄電池電量估測實驗
2-5、控制電池電流流入、輸出實驗
2-6、控制器光控-時控輸出實驗
實驗三跟蹤器的實驗內容
3-1、逐日系統原理實驗
3-2、太陽光跟蹤定位傳感器原理實驗
3-3、環境對光伏轉換影響實驗
3-4、跟蹤控制器操作實驗
3-5、傳動執行機構接線實訓
3-6、太陽能光控跟蹤實驗
三、主要設備清單

序號 名   稱 型  號 數量 單位
1 支架系統   1
2 實驗操作臺   1
3 追蹤控制器   1 臺
4 光學跟蹤探頭   1
5 10W太陽能電池組件   4
6 實驗套件   1
