一、簡介

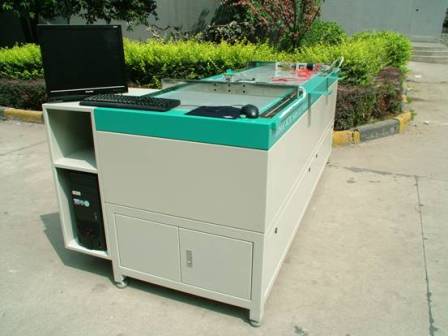

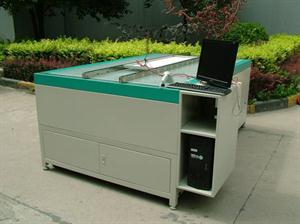

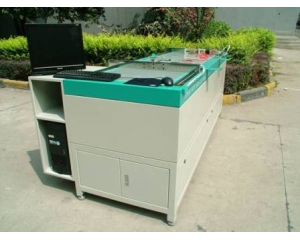

    太陽電池組件測試臺是一種采用了新型閃光燈作為光源，用微機控制和管理的太陽電池組件測試臺。測試儀下打光源，可以滿足了生產線上對大功率太陽電池組件的快速測試要求。測試系統的基本工作原理是：當閃光照到被測電池上時，用電子負載控制太陽電池中電流變化，測出電池的伏安特性曲線上的電壓和電流，

本系統可測試太陽電池的伏安特性曲線，測試ISC、VOC、Pmax、Vmax、Imax等參數并具備折算到標準測試條件下的能力。測試數據送入微機進行處理并顯示、打印出來，升級和換代后的測試儀器各項技術指標又獲得大幅提高。

二、主要技術指標

1.最大可測太陽電池組件面積

200cm×120cm

2.光源

光不均勻度：  <±3%

光強調節范圍：750～1250W/m2

        脈沖氙燈壽命：>500萬次

      氙燈管壽命：  >30萬次

3. 電測量

測量范圍： 電壓：0～100V  可定制

電流：0～12A   可定制

可測功率：200W

        測試精度： 電壓：0.1%，  電流：0.1%

4. 測試結果重復性： <±0.5%

5. 工作方式

單次閃光自動測量I-V曲線和定電壓電流

數據采集時間：     <2ms

最短測試間隔時間： 9s

6. 外形尺寸     250cm×150cm×95cm

7. 電源         220V±10%   10A
