太陽能光伏發電系統實驗實訓裝置
[規格型號]: DB-PV18
[產品名稱]: 太陽能光伏發電系統實驗實訓裝置
[價  格]: 詢價
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
  DB-PV18太陽能光伏發電系統實驗實訓裝置采用串聯式PWM充電控制方式,使充電回路的電壓損失較原二極管充電方式降低一半,充電效率較非PWM高3-6%;過放恢復的提升充電,正常的直充,浮充自動控制方式有利于提高蓄電池壽命。多種保護功能,包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護,具有自動恢的輸出過流保護功能,輸出短路保護功能。

太陽能光伏發電系統實驗實訓裝置

太陽能光伏發電系統實驗實訓裝置
一、主要技術指標及規格:
1.太陽能電池組具體參數如下:
◆ 峰值功率:30W
◆ 最大功率電壓:17.5V
◆ 最大功率電流:1.95A
◆ 開路電壓:22V
◆ 短路電流:2.2A
◆ 安裝尺寸:622*550*18mm
2.太陽能控制器具體功能如下
◆ 使用單片機和專用軟件,實現智能控制,自動識別24V系統。
◆ 采用串聯式PWM充電控制方式,使充電回路的電壓損失較原二極管充電方式降低一半,充電效率較非PWM高3-6%;過放恢復的提升充電,正常的直充,浮充自動控制方式有利于提高蓄電池壽命。
◆ 多種保護功能,包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護,具有自動恢的輸出過流保護功能,輸出短路保護功能。
◆ 具有豐富的工作模式,如光控,光控+延時,通用控制等模式。
◆ 浮充電溫度補償功能。
◆ 使用定制大屏幕LCD液晶顯示器、充電、放電,光伏、蓄電池,負載各參數一目了然,一鍵式操作即可完成所有設置,方便直觀。
  ◆ 優良的通訊功能配備獨立的上位機軟件,保證與PC機之間良好通訊,畫面人性化,清晰、直觀、操作方便。與PC機連接后對控制器的參數及功能控制更加靈活,充分滿足不同教學應用需求。
3.蓄電池:一般為鉛酸電池,具有如下特點:
◆ 自放電率低
◆ 使用壽命長
◆ 深放電能力強
◆ 充電效率高 工作溫度范圍寬
◆ 增加系統停機時蓄電池電量自動測量功能
4.離網逆變器:正弦波逆變器,具體功能參數如下:
◆ 純正弦波輸出(失真率<4%)
◆ 輸入輸出完全隔離設計
◆ 能快速并行啟動電容、電感負載
◆ 三色指示燈顯示,輸入電壓,輸出電壓,負載水準和故障情形
◆ 負載控制風扇冷卻
◆ 過壓/欠壓/短路/過載/超溫保護
5.負載:
◆ 直流負載包括:LED燈,風機等;
◆ 交流負載包括:節能燈和交流電機等。
6.并網逆變器:
   并網逆變器具有DC-DC和DC-AC兩級能量變換的結構。DC-DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點;DC-AC逆變環節主要使輸出電流與電網電壓同相位,同時獲得單位功率因數。
   系統面板設有用來測量DC、AC相關參數的多個測試端口,可測量DC-DC電壓電流變化和DC-AC逆變過程中的電壓電流及曲線變化和波形對比。
6級功率搜索功能
   在自動調整的過程中,會看到LOW燈不停的閃爍,功率會由0作為起點,向最大功率點加大輸出功率,重啟最多為6次,然后進入功率鎖定狀態,鎖定時ST燈長亮。
在進行6級功率搜索程序時,所需的時間為10分鐘。
寬電壓輸入(15-62VDC)
二級功率變壓轉換
◆ 高頻雙向并網,單向并網功能
◆ 高頻直接調制,AC半波合成
◆ 雙向并網方式:直接負載消耗,逆向傳輸AC電流
◆ 單向并網方式:直接負載消耗,禁止逆向傳輸AC電流
多頻率輸出功能,可適用于50Hz/60Hz頻率的AC交流電
◆ 頻率范圍:45Hz~63Hz
  ◆ 直接連接到太陽能電池板(不需要連接電池)
7.監測儀表:
完成實驗時數據的讀取,可監測太陽能電池組的電壓和電流;并網逆變器輸出的電壓和電流;離網逆變器輸出的電壓和電流。

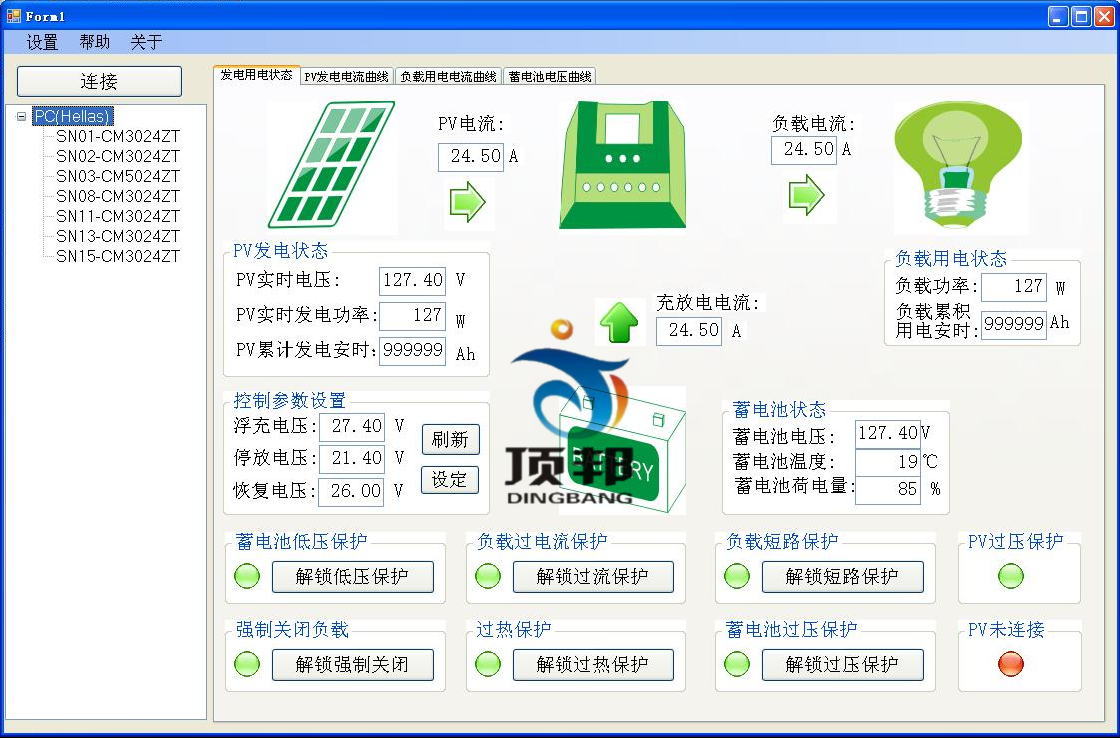

上位機通訊聯機界面圖

上位機通訊聯機界面圖

三、實驗項目:
實驗一 太陽能光伏板能量轉換實驗
實驗二 環境對光伏轉換影響實驗
實驗三 太陽能電池光伏系統直接負載特性實驗
實驗四 太陽能控制器工作原理實驗
實驗五 接反保護實驗
實驗六 太陽能控制器對蓄電池的過充保護實驗
實驗七 太陽能控制器對蓄電池的過放保護實驗
實驗八 夜間防反充實驗
實驗九 離網型逆變器工作原理實驗
實驗十 獨立光伏發電實驗
實驗十一 并網型逆變器工作原理實驗
實驗十二 光伏并網實驗
四、主要設備清單:

序號 號 數量 單位 價格
1 實驗臺   1 臺
2 太陽能電池板   1
3 離網逆變電源   1 臺
4 同步逆變電源   1 臺
5 太陽能控制器   1
6 蓄電池   1
7 直流負載   1
8 交流負載   1
9 人造光源   1
10 穩壓電源   1 臺
