[規格型號]：	DB-FJ400A
[產品名稱]：	400W風力發電教學實驗實訓裝置
[價　　格]：	98000元
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

風光互補微網機電實訓系統太陽能電池實驗箱

產品介紹：

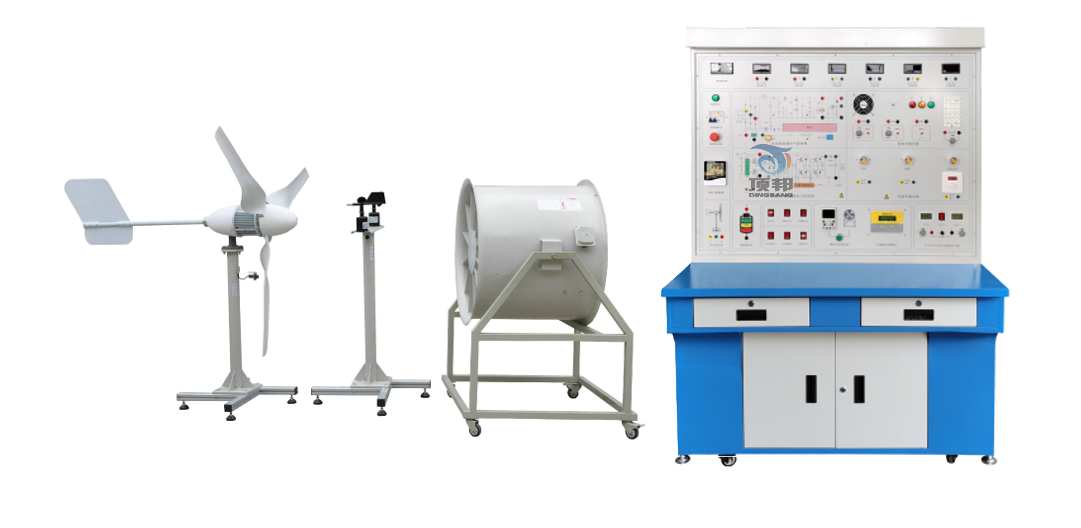

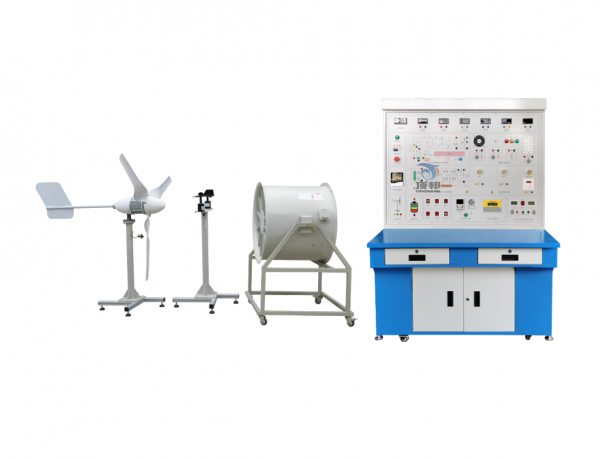

DB-FJ400A 400W風力發電教學實驗實訓裝置

一、系統概述
400W風力發電教學實驗實訓裝置由發電單元、充電單元、電力蓄能單元、逆變模塊、控制單元、負載單元、顯示單元共七大單元系統組成，系統能進行風力發電相關全過程實驗，是職高、大學、研究生以風力發電為主課題的研究和培訓、教學的理想產品。

教學特點
 系統實驗平臺集成了室內溫/濕度儀，風速測量系統，讓使用者操作起來更直觀。
 系統采用數字化DSP技術，對蓄電池充放電進行全智能化的管理。
 系統面板上采用直觀的數字儀表和液晶顯示，讓用戶即時了解系統工作狀態。
 系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。
 風力發電教學實驗系統，可以讓實訓學生自行拆裝移動，使用簡便、節能環保、無污染。
 增加分布式發電原理與實驗?zāi)K，讓學生增加對新知識的理解
二、系統運行技術條件
1.風力系統
 風輪直徑：1.65(m)
 啟動風速：1.5(m/s)
 額定風速：12(m/s)
 安全風速：35(m/s)
 工作形式：上風式永磁同步發電機
 風葉旋轉方向：順時針
 風葉數量：3（片）
 風葉材料：玻璃增強聚丙烯材料
 電機材料：鋁合金&不銹鋼
模擬風洞：
 風量：34073 m3/h，1275Pa-2138Pa
 電壓：三相四線 380VAC
 功率：2.2kW
 調速單元：2.2KW 矢量變頻器，輸出頻率：0-100Hz
2.充電系統
 額定功率：400(W)
 額定電壓：12/24(V)
 額定電流：33.3/16.7（A）
3.電力蓄能系統（機內）
 儲能形式：閥控式密封鉛酸蓄電池
 額定電壓：12V
 額定容量：55Ah
 充電方法（恒壓），循環︰最大充電電流為5.6A
4.離網逆變模塊系統
 直流輸入電壓：10.5～16.8 VDC
 額定蔬出功率：300W
 輸出電壓：110/220VAC
 輸出波形：純正弦波
 輸出頻率：50Hz
 工作效率：85%
 功率因數：>0.88
 波形失真率≤5%
 工作環境：溫度-20℃～50℃
 相對濕度：﹤90﹪（25℃）
 保護功能：極性反接、短路、過熱、過載保護
5.控制模塊系統
 工作電壓：12VDC
 充電功率：500W
 光伏功率：100W
 風機功率：400W
 充電方式：PWM脈寬調制
 充電最大電流 16.5A
 過放保護電壓 10.5V
 過放恢復電壓 12.6V
 輸出保護電壓 16.2V
 卸載開始電壓（出廠值）15V
 卸載開始電流（出廠值） 12A
 控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償?shù)裙δ埽?br /> 6.負載模塊裝置系統
 風扇：×1個，額定電壓：12/24V，工作電流：1.25A，功率：15W
 交通燈：1組(R,G,B)，額定電壓：12/24V，工作電流：0.8A，功率：9.6W
 馬達：×1個，額定電壓：12/24V，工作電流：0.35A，功率：5W 轉速：20rmp/min
 交流LED燈×1個，交流節能燈×1個
 直流模擬負載：12V/24V/28WLED路燈板，帶PWM調光功能，輸出功率可設置
   8、測風系統
 測量范圍   風速：0～60m/s
 精度      ±0.1m/s
 工作電源：AC 220V±20% 50HZ， DC12V、5V或其他供電。
 記錄間隔： 1分鐘～240分鐘連續可設置
 內部存儲： 4M bit
 環境溫度：   -40℃～50℃
 轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）
 過風速報警中斷輸出功能，可以設備閉環形式連接，增加實驗安全性。
9.顯示裝置系統
 直流電流表：× 1個，20A，顯示模式︰0.5”LED
 直流電壓表：× 1個，50V，顯示模式︰0.5”LED
 交流電壓表：× 1個，500V，顯示模式︰0.5”LED
 交流電流表：× 1個，5A，顯示模式︰0.5”LED
 交流電壓表：× 1個，50V，顯示模式︰0.5”LED
 交流電流表：× 1個，50A，顯示模式︰0.5”LED
 時間、溫/濕度表：× 1個，-20～99.9℃ 顯示時間，室內溫、濕度
 風機轉速表：× 1個，5A，顯示模式︰0.5”LED
10.電氣開關操作臺
   交流漏電開關、緊急停止開關、儀表開關、風機輸入開關、直流輸入開關
儀表顯示、控制按鈕（開關）、智能型風光互補控制器、風速儀、鼓風機調速。
11、監控軟件
 PC監控模塊：監控主機、監控軟件。
 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
軟件頁面

三、教學項目及實驗內容
實驗1.風力發電基礎理論原理性實驗
實驗2.風力發電系統設計實驗
實驗3.風力發電基礎理論與應用技術仿真實驗
實驗4.風力發電相關測量技術實驗
實驗5.風力發電控制技術實驗
實驗6.風力發電電力電子實驗
實驗7.過放保護、過放恢復、過充保護、過充恢復
均充保護、均充恢復、浮充保護、浮充恢復
實驗8.過風速報警、欠風速報警、液晶顯示風速
實驗9.風力發電系統的直接負載實驗
實驗10.風力發電系統的風速變化影響實驗
實驗11.限速機械保護系統原理實驗
實驗12.限速電控保護系統原理實驗
實驗13.風機過功率保護實驗
實驗14.風機超速保護實驗
實驗15.不同轉速下風力發電曲線實驗
實驗16.風況檢測實驗
實驗17.獨立風機系統實驗
實驗18. 綜合實驗。
四、主要設備清單

序號	名稱	型號	數 量	單位	價 格
1	風力發電系統操作臺		1	臺
2	400W風力發電機		1	臺
3	塔架、拉索		1	套
4	轉速儀表（含支架）		1	臺
5	風力發電控制器		1	臺
6	蓄電池組55Ah		1	組
7	實驗附件		1	套
8	軟件		1	套
