電機拖動實訓設備
[規格型號]： DBYDD-02

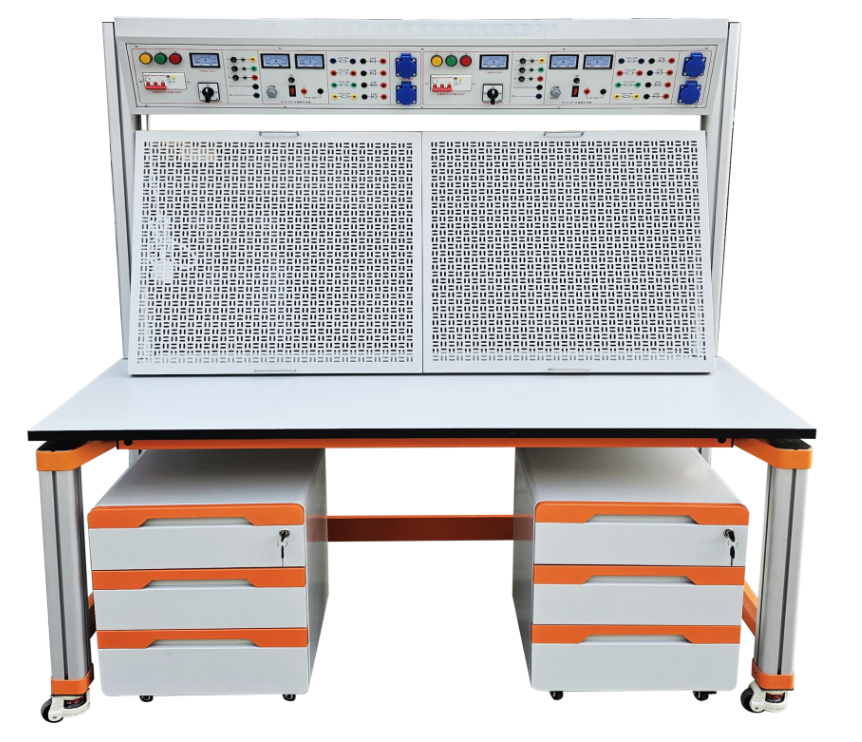

[產品名稱]： 電機拖動實訓設備
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：
一、 概述：
　　電機拖動實訓設備主要由實訓桌和網孔板組成，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。
　　電機拖動實訓設備實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。
　　電機拖動實訓設備適用于各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
二、設備技術指標
1. 外型：整體尺寸1600mm×700mm×1750mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源(雙組具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
三、設備結構功能
  電機拖動實訓設備由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元氣件、網孔板厚度1.5MM。
四、實訓所需元器件清單（每臺配置清單）
序號 名        稱 型號與規格 數量 備注
1 日光燈管套件（鎮流器） 10W 1套
2 空氣開關 DZ47-63LE4P5A 1只
3 保險絲座 RT18-32/3P 1只
4 直插式保險座 RT14-20 2只
5 熔斷器 RT18-20/3A 3只
6 熔斷器 RT14-20/2A 2只
7 交流接觸器   3只
8 接觸器輔助觸頭   3只
9 熱繼電器   2只
10 通電延時時間繼電器 ST3PA-B/380V（0-10S） 1只
11 時間繼電器座 PF-083A 1只
12 按鈕開關盒 3孔 2只
13 電阻 75Ω/75W 3只 裝實驗臺上
14 電阻 10Ω/25W 1只
15 二極管 1N5408 4只
16 行程開關 LX9-222 2只
17 行程開關 LX9-001 2只
18 塑料安裝卡子   200只
19 自攻螺絲   100只
20 接線端子排 JF5-2.5/5 2條
21 G形導軌 0.2米 1根
22 三相鼠籠式異步電動機 AC380V   Y/△ 2臺
五、參考實訓項目
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.三相異步電動機Y/△自動控制線路
5.接觸器聯鎖的正反轉控制線路
6.按鈕聯鎖的三相異步電動機正反轉控制線路
7.雙重聯鎖的三相異步電動機正反轉控制線路
8.三相異步電動機多地控制
9.三相異步電動機串電阻降壓啟動控制線路
10.工作臺自動往返控制線路

友情提示：

1、貨品驗收：閣下收貨時請檢查電機拖動實訓設備的貨品外觀，核實電機拖動實訓設備的數量及配件，拒收處于受損狀態的電機拖動實訓設備；

2、質保：頂邦將為閣下提供電機拖動實訓設備產品說明書內的質保條件和質保期，在質保范圍內提供對電機拖動實訓設備的免費維修，超出條件承諾時提供對電機拖動實訓設備的有償維修；

3、退換貨：閣下單方面原因?qū)е碌碾姍C(jī)拖動實訓設備選型錯誤或電機拖動實訓設備購買數量錯誤，造成電機拖動實訓設備的退換貨要求，將不被接受；

4、貨期：電機拖動實訓設備的發貨期為參考值，如您需要了解電機拖動實訓設備的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對電機拖動實訓設備有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電機拖動實訓設備的咨詢。
