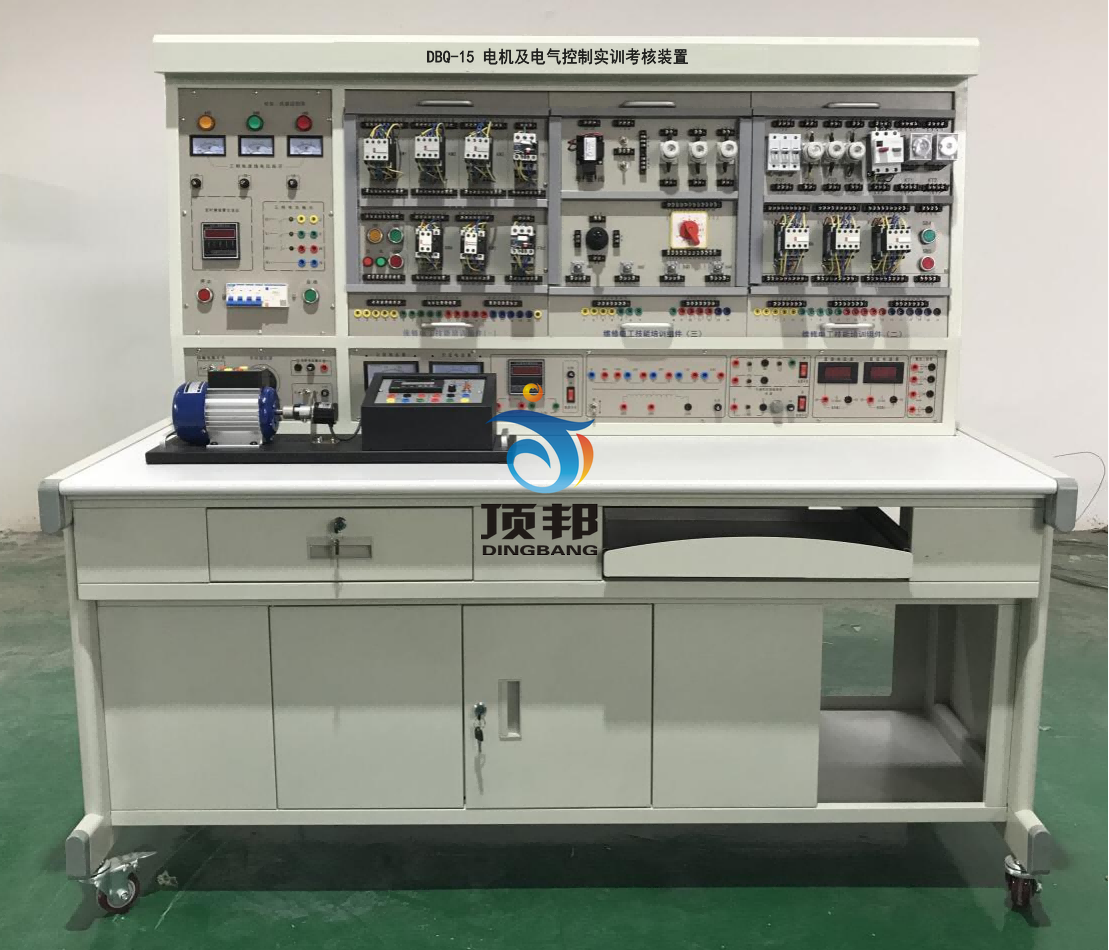

電機及電氣控制實訓考核裝置
[規格型號]: DBQ-15
[產品名稱]: 電機及電氣控制實訓考核裝置
[價  格]: 詢價
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

電機及電氣控制實訓考核裝置是為配合我國電機及電氣控制教育和職業就業人員實際操作、培訓、鑒定的需求,我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》《PLC原理及應用技術》等相關科目的實驗及實訓教學內容而研發了本裝置。電機及電氣控制實訓考核裝置采用掛箱結構,實訓項目可擴展性強,可擴展電工技能或與變頻調速實訓項目。所有的元器件通過導線引到接線端子上,有利于保護器件,通過線槽走線,接近工業現場。
電機及電氣控制實訓考核裝置
一、特點:
1、電氣控制線路都裝在掛箱上,操作方便、更換便捷,可擴展功能或開發新實訓項目。如變頻調速,實訓的內容具有典型性、實用性。
2、操作臺只需三相四線的交流電源即可投入使用,占地面積小,節約用房,減少基建投資。
3、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者安全。各電源輸出均有軟截止保護功能。
4、控制屏還設有定時器兼報警記錄儀,為學生實訓技能考核提供了一個統一的標準。
5、所有的元器件都通過導線引到接線端子上,學生接線時只需在端子上進行接線,有利于保護元器件,通過線槽走線,接近工業現場。
二、技術性能:
1、工作電源:三相四線(或三相五線)~380V±5%  50Hz
2、溫度:-5℃~+40℃,相對濕度<85%(25℃)
3、裝置容量:<1.0KVA
4、外形尺寸:1700×700×1400(mm)
三、配備
(一) DW01電源、儀器控制屏
    控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下:
1、主控功能板
(1) 三相四線電源輸入,經漏電保護器后,經過總開關,由接觸器通過起、停按鈕進行操作;
(2) 設有450V指針式交流電壓表三只,指示電源輸入的三相電壓。
(3) 定時器兼報警記錄儀(服務管理器),平時作為時鐘使用,具有設定實驗時間、定時報警、切斷電源等功能;還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。
2、交、直流電源
(1) 勵磁電源:直流220V/0.5A,具有短路保護。
(2) 電樞電源:直流0~220V/2A連續可調電源一路,具有短路保護。
(3) 直流穩壓電源:±12V/0.5A兩路,+5V/0.5A一路,具有短路軟截止自動恢復保護功能。
(4) 交流電源:①、設有變壓器一組,變壓器原邊根據不同的接線可加220V,也可以加380V交流電源,合上開關后,變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓;②、設有單相調壓器一組,可得到交流0~250V可調電壓;③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表:0~500V帶鏡面交流電壓表一只,精度1.0級。
(2) 交流電壓表:0~5A帶鏡面交流電流表一只,精度1.0級,具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表:由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度,在硬、軟件上均分八檔區域,自動判斷、自動換檔。功率測量精度1.0級,電壓、電流量程分別為450V、5A,測量功率因數時還能自動判斷負載性質(感性顯示“L”,容性顯示“C”,純電阻不顯示),可儲存15組數據,供隨時查閱。
(4) 直流電壓表:直流數字電壓表1只,測量范圍0~300V,三位半數顯,輸入阻抗為10MΩ,精度0.5級。
(5) 直流電流表:直流數字電流表1只,測量范圍為0~5A,三位半數顯,精度0.5級,具有超量程報警、指示、切斷總電源等功能。
(二)實訓桌:桌體為鋁木結構,桌面為防火、防水、耐磨高密度板,設有抽屜和儲存柜。
(三)電力拖動實訓臺組件
1、電力拖動培訓組件(一):
包含熱繼電器(JR36-20)、交流接觸器(CJX2-0910 380V)、輔助觸頭(F4-22)、輔助觸頭(F4-11)、按鈕(Φ22紅色 一開一閉)、按鈕(Φ22黃色 一開一閉)、按鈕(Φ22綠色 一開一閉)、指示燈(AD16-16E Φ22綠色 380V)、指示燈(AD16-16E Φ22紅色 380V)、柵欄式接線端子 (KF35CM-8.25 9P)、柵欄式接線端子 (KF35CM-8.25 8P)、柵欄式接線端子 (KF35CM-8.25 7P)、柵欄式接線端子 (KF35CM-8.25 3P)、護套接線柱(Φ4)、掛件面板;
2、電力拖動培訓組件(二):
包含交流接觸器(CJX2-0910 380V)、輔助觸頭(F4-22)、低壓斷路器(DZ108-20 2.5-4A)、螺旋式熔斷器(RL1-15A 配2A熔芯)、直插式熔斷器(RT28N-32X-3P 配2A熔芯)、時間繼電器(ST3PA/380V通電延時 0-60S)、時間繼電器(ST3PF/380V   斷電延時 0-60S)、按鈕(LAY39B-11BN Φ22紅色 一開一閉)、按鈕(LAY39B-11BN Φ22綠色 一開一閉)、柵欄式接線端子 (KF35CM-8.25 9P)、柵欄式接線端子 (KF35CM-8.25 7P)、柵欄式接線端子 (KF35CM-8.25 4P)、柵欄式接線端子 (KF35CM-8.25 3P)、柵欄式接線端子 (KF35CM-8.25 2P)、護套接線柱(Φ4)、掛件面板;
3、電力拖動培訓組件(三):
包含螺旋式熔斷器(RL1-15A 配2A熔芯)、鈕子開關(TYPE1322 6腳3檔12mm)、萬能轉換開關(LW5D-16 3檔6節)、交流牽引電磁鐵(SA-2502 380V)、十字開關(22mm)、行程開關(JLXKI-311)、柵欄式接線端子 (KF35CM-8.25 13P)、柵欄式接線端子 (KF35CM-8.25 7P)、柵欄式接線端子 (KF35CM-8.25 4P)、柵欄式接線端子 (KF35CM-8.25 3P)、柵欄式接線端子 (KF35CM-8.25 2P)、護套接線柱(Φ4)、掛件面板;
4、電力拖動培訓組件(四):提供兩組90Ω×2/1.3A磁盤電阻;一組900Ω×2/0.41A磁盤電阻。
5、PLC主機及轉換器培訓組件(三菱FX1N-40mR)
5、SC-09編程通訊電纜
6、仿真軟件
7、工控組態軟件
8、三相異步電動機380V Y/△
9、三相異步電動機380V帶離心開關
10、直流并勵電動機 220V
11、電機導軌及光碼盤測速系統:含光碼盤測速系統(配有光電編碼器)一套,導軌1幅,道軌平整度好,無應力變形,同心度好。
主要功能:
(1)上電系統自測
1)主電路及控制電路上電后對線路系統進行輸入電壓的過壓、欠壓;線路對地漏電;輸出負載過流的檢測,任一故障存在電源輸出斷開。
2)故障內容有相應文字顯示。
3)對故障進行語音報警。
(2)運行檢測保護
1)輸入過壓、欠壓、輸出過流、漏電,任一故障出現將自動跳閘,實施保護。
2)對故障進行語音報警。
3)保護閥值可進行現場設置。
(3)漏電功能測試
1)按下漏電測試按鈕,裝置會自動提供一個漏電測試信號,使保護器跳閘。
2)重新進行上電進入自己檢測狀態,文字顯示“開機檢測中....”,無故障情況下,實訓室智能電源管理系統恢復供電。
(4)過壓保護
1)運行中,出現輸入過壓,實訓室智能電源管理系統將跳閘。
2)對應的“過壓相”進行文字顯示。
3)語音播報“線路過壓,請注意”。
(5)過流保護
1)運行中,三相電源中任一相出現過流,實訓室智能電源管理系統將跳閘。
2)對應的“過流相”進行文字提示。
3)語音播報“線路過流,請注意”
(6)漏電保護
1)運行中,三相中任一相出現漏電,實訓室智能電源管理系統將跳閘。
2)對“漏電”進行文字顯示。
3)語音播報“線路漏電,請注意”。
(7)電源監控
  1)可對各相電壓進行數值顯示及曲線顯示,顯示精度±5V
  2)可對各相電流進行數值顯示及曲線顯示,顯示精度±
  3)高壓保護電壓設置:設置范圍<300V,輸入1A;動作時間:2-5S,輸入單位0.1S
4)欠壓保護電壓設置:設置范圍:>154V,輸入單位1V;動作時間:2-5S,輸入單位0.1S
5)過流保護電流設置:設置范圍:<20A,輸入單位0.01A;動作時間:0.5-2S,輸入單位0.1S
四、實訓項目
(一)電力拖動部分
1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、具有自鎖的正轉控制線路
4、具有過找保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動
13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動
15、QX3-13型Y/△自動起動控制線路
16、半波整流能耗制動控制線路
17、全波整流能耗制動控制線路
18、C620車床電氣控制線路
19、手動降壓起動
20、單相運行反接制動控制線路
21、電動葫蘆電氣控制線路
22、C6163車床電氣控制線路
23、控制電路聯鎖控制線路
24、主電路聯鎖控制線路
25、直流電機啟動
26、并勵直流電動機電樞回路串電阻起動與調速
(二)PLC綜合訓練部分
1、PLC控制三相異步電動機自鎖正轉控制
2、PLC控制三相異步電動機正反轉控制
3、PLC控制三相異步電動機Y/△啟動控制
4、PLC控制三相異步電動機降壓啟動控制
5、PLC控制三相異步電動機能耗制動控制
6、PLC控制C620車床電氣控制線路
7、PLC控制C6163車床電氣控制線路
8、PLC控制電動葫蘆電氣控制線路
9、PLC控制直流電機啟動停止

友情提示:

1、貨品驗收:閣下收貨時請檢查電機及電氣控制實訓考核裝置的貨品外觀,核實電機及電氣控制實訓考核裝置的數量及配件,拒收處于受損狀態的電機及電氣控制實訓考核裝置;

2、質保:頂邦將為閣下提供電機及電氣控制實訓考核裝置產品說明書內的質保條件和質保期,在質保范圍內提供對電機及電氣控制實訓考核裝置的免費維修,超出條件承諾時提供對電機及電氣控制實訓考核裝置的有償維修;

3、退換貨:閣下單方面原因?qū)е碌碾姍C及電氣控制實訓考核裝置選型錯誤或電機及電氣控制實訓考核裝置購買數量錯誤,造成電機及電氣控制實訓考核裝置的退換貨要求,將不被接受;

4、貨期:電機及電氣控制實訓考核裝置的發貨期為參考值,如您需要了解電機及電氣控制實訓考核裝置的精確貨期,請與頂邦的銷售人員聯系;

5、如閣下對電機及電氣控制實訓考核裝置有任何疑問,請致電:021-36334717 ,我們將由專業人士為您提供有關電機及電氣控制實訓考核裝置的咨詢。
