[規格型號]：	DB-16DT
[產品名稱]：	自動扶梯教學實訓裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

四層透明電梯模型自動扶梯教學實訓裝置六層透明電梯模型電梯安裝與調整實訓室設備四層實物電梯實訓考核設備

產品介紹：

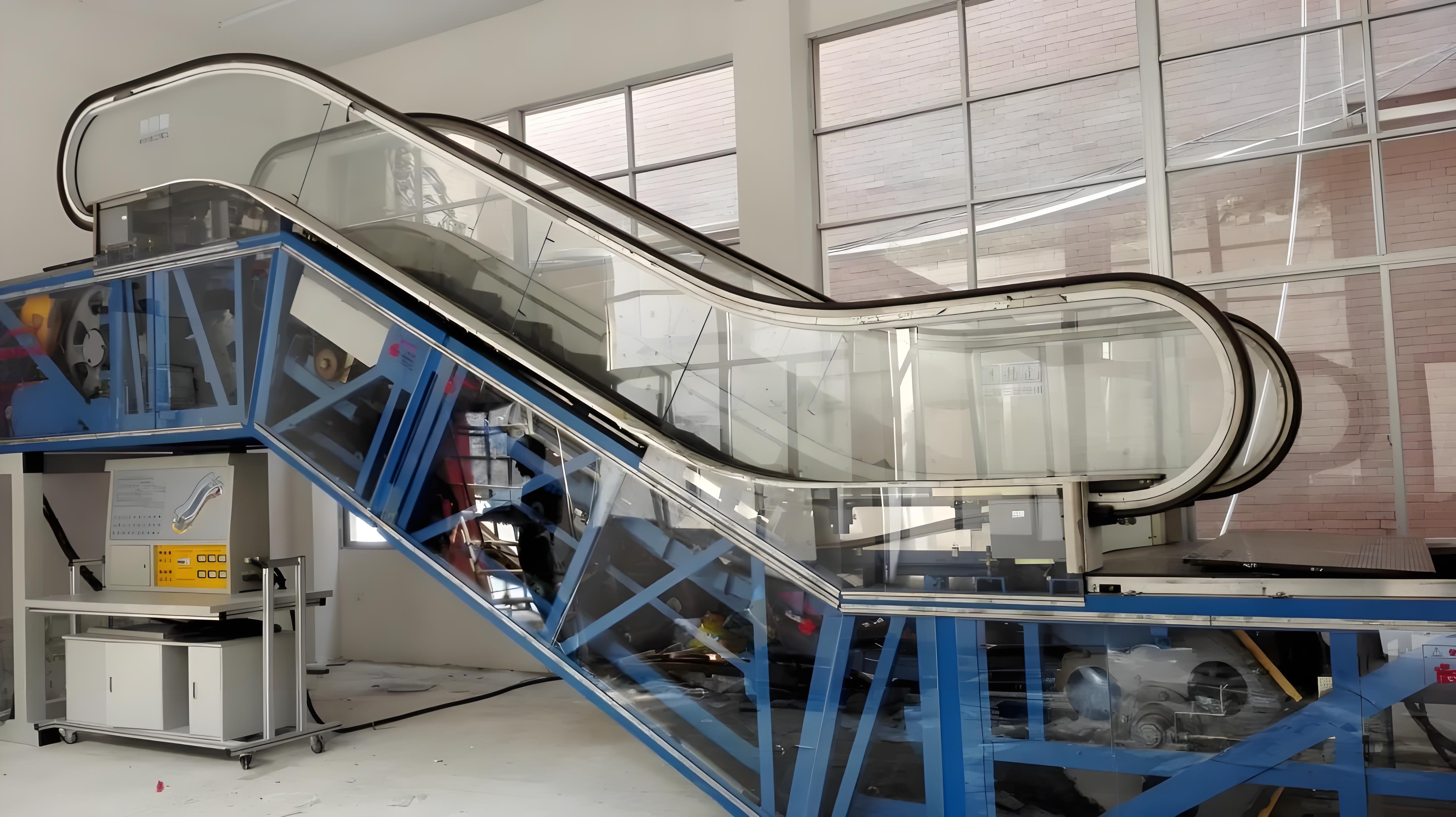

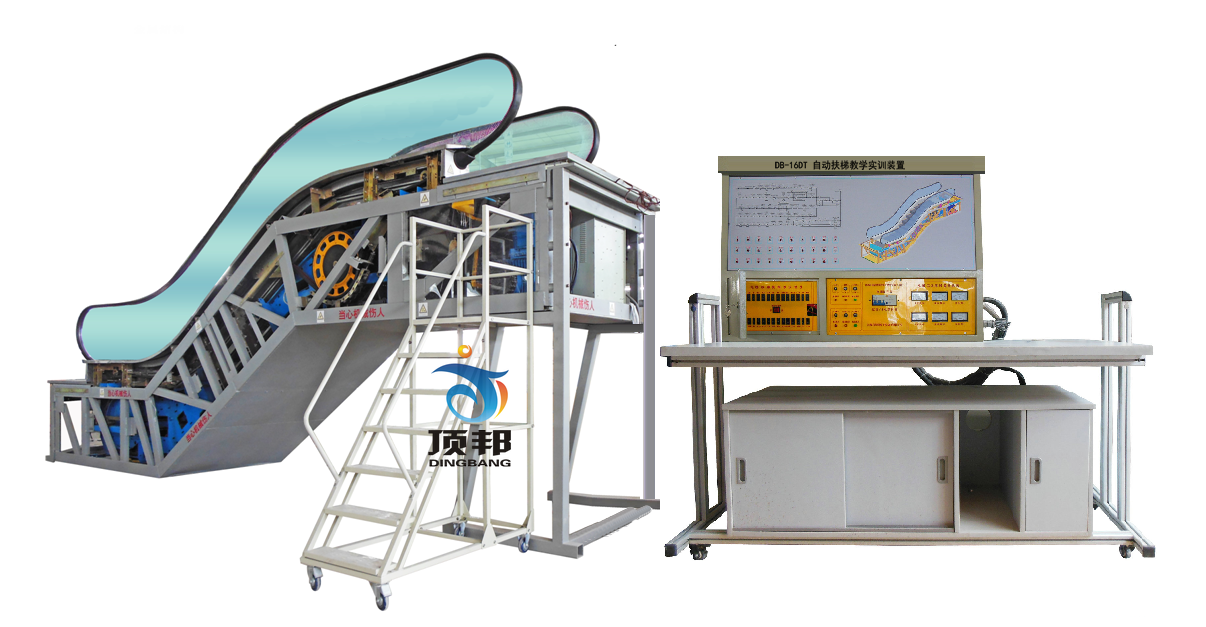

DB-16DT 自動扶梯教學實訓裝置

電動扶梯(Escalator)，亦稱自動扶梯，或自動行人電梯、扶手電梯、電扶梯，是一種以運輸帶方式運送行人的運輸工具。電動?xùn)幪菀话闶切敝�。行人在扶梯的一端站上自動行走的梯級，便會自動被帶到扶梯的另一端，途中梯級會一路保持水平。枎梯在兩旁設有跟梯級同步移動的扶手，供使用者扶握。電動扶梯可以是永遠向一個方向行走，但多數都可以根據時間、人流等需要，由管理人員控制行走方向。另一種和電動扶梯十分類似的行人運輸工具，是自動人行道(Automatic Sidewalk)。兩者的分別主要是自動行人道是沒有梯級的；多數只會在平地上行走，或是稍微傾斜。
自動扶梯由梯路（變型的板式輸送機）和兩旁的扶手（變形的帶式輸送機）組成。其主要部件有梯級、牽引鏈條及鏈輪、導軌系統、主傳動系統（包括電動機、減速裝置、制動器及中間傳動環節等）驅動主軸、梯路張緊裝置、扶手系統、梳板、扶梯骨架和電氣系統等。梯級在乘客入口處作水平運動（方便乘客登梯）以后逐漸形成階梯；接近入口處階梯逐漸消失，梯級再度作水平運動。這些運動都是由梯級主輪、輔輪分別沿不同的梯級導軌行走來實現的。

本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。
   二、自動扶梯的主要參數及零部件
   1.主要參數
   (1)額定運行速度：梯級在空載情況下的運行速度V=0.5m／s、
   (2)傾斜角度(α)：梯級運行時與水平面構成的最大角度，為35°。
   (3)提升高度(H)：1500mm。
   (4)梯級寬度(B)： 1000mm。
   (5)水平梯級數量：2平級。
   (6)最大輸送能力：1000人/h。
   (7)電機功率：7.5KW
   (8)運行條件：連續制
   (9)桁架撓度：≤1/1000
   (10)曳引機：蝸輪蝸桿
   (11)重量大約：5500KG

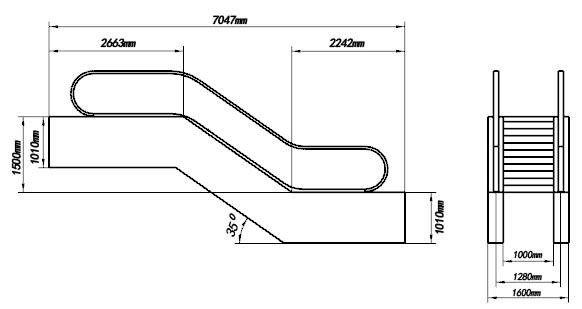

（12）外形尺寸大約：7047×1600×3500mm
2.主要零部件
   扶梯由桁架、驅動減速機、驅動裝置、張緊裝置、導軌系統、梯級、梯級鏈，
扶欄扶手帶以及各種安全裝置所組成。

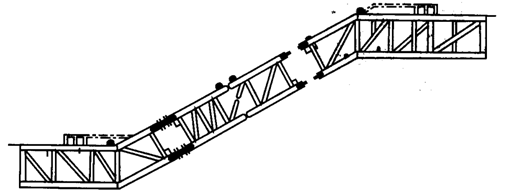

    (1)桁架：它是扶梯的基礎構架，扶梯的所有零部件都裝配在這一金屬結
構的桁架中。它用角鋼、型鋼等焊制而成。
   桁架由3部分組成，即上平臺、中部桁架與下平臺。為保證扶梯處于良好工作狀態，

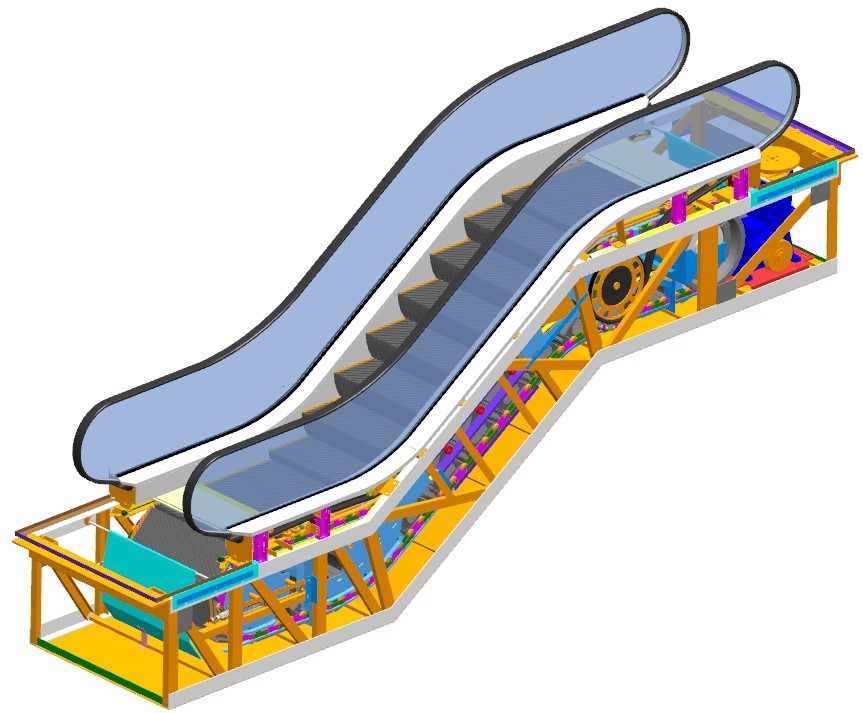

自動扶梯仿真教學設備

桁架剛度高，其允許撓度一般為扶梯上、下支撐點點間距離的1‰。同時，扶梯桁架設有中間支承，起支撐作用，而且可隨桁架的脹和縮自行調節。

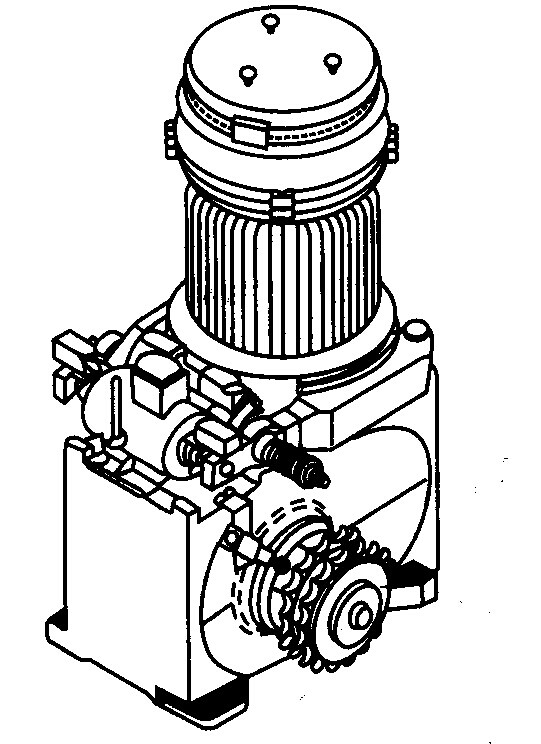

(2)驅動機(以鏈條式為例)：驅動機主要由電動機、蝸輪蝸桿減速機、鏈輪、制動器(抱閘)等組成。電動機的安裝位置采用立式驅動機。其優點為：結構緊湊，占地少，重量輕，便于維修；噪音低，振動小。
電梯驅動電機

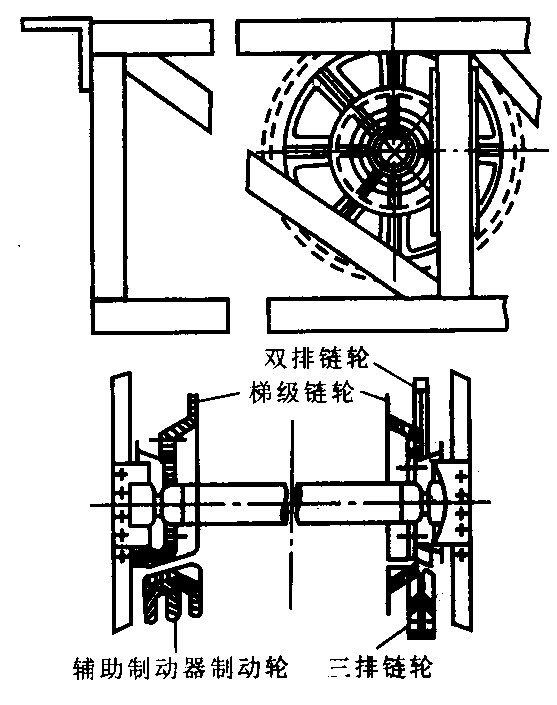

(3)驅動裝置：驅動裝置主要由驅動鏈輪、梯級鏈輪、扶手驅動鏈輪、主軸及制動輪或棘輪等組成。該裝置從驅動機獲得動力，經驅動鏈用以驅動梯級和扶手帶，從而實現扶梯的主運動，并且可在應急時制動，防止乘客倒滑，確保乘客安全。該裝置裝配在上平臺(上部桁架)中，如下圖所示。
驅動裝置

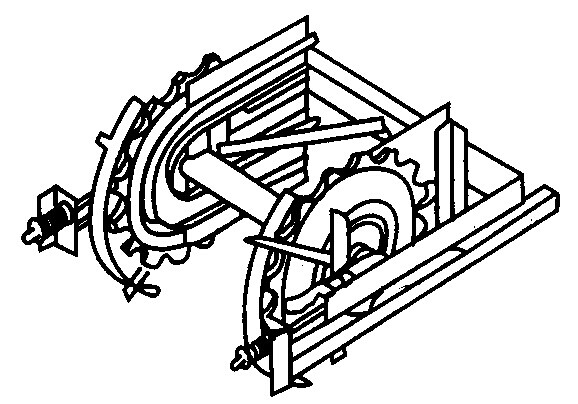

(4)張緊裝置：如下圖所示，張緊裝置由梯鏈輪、軸、張緊小車及張緊梯級鏈的彈簧等組成。張緊彈簧可由螺母調節張力，使梯級鏈在扶梯運行時處于良好工作狀態。當梯級鏈斷裂或伸長時，張緊小車上的滾子精確導向產生位移，使其安全裝置(梯級鏈斷裂保護裝置)起作用，扶梯立即停止運行。

(5)導軌：梯級運行和返回導軌均為冷彎型材，具有重量輕、相對剛度大、制造精度高等特點，便于裝配和調整。

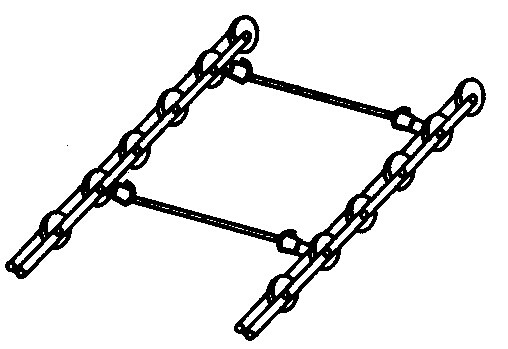

(6)梯級鏈：如下圖所示，梯級鏈由具有永久性潤滑的支撐輪支撐，梯級鏈上的梯級輪就可在導軌系統、驅動裝置及張緊裝置的鏈輪上平穩運行；還使負荷分布均勻，防止導軌系統的過早磨損，特別是在反向區兩根梯級鏈由梯級軸連接，保證了梯級鏈整體運行的穩定性。

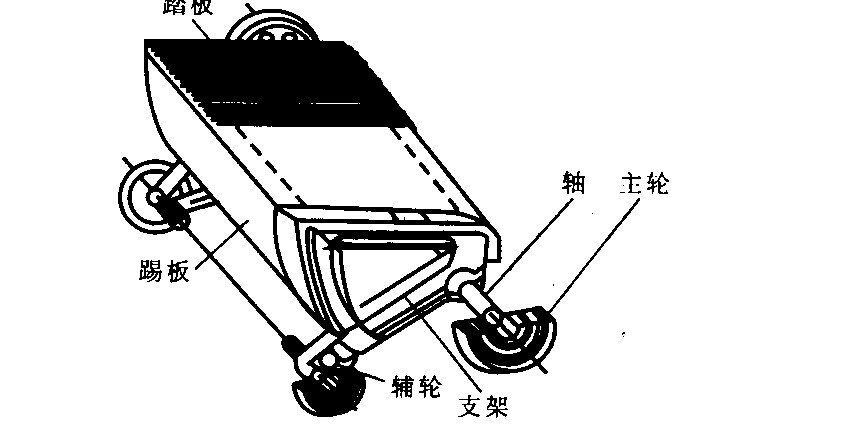

(7)梯級：整體壓鑄梯級：如下圖所示，整體壓鑄梯級系鋁合金壓鑄，腳踏板和起步板鑄有筋條，起防滑作用和相鄰梯級導向作用。這種梯級的特點是重量輕，外觀質量高。

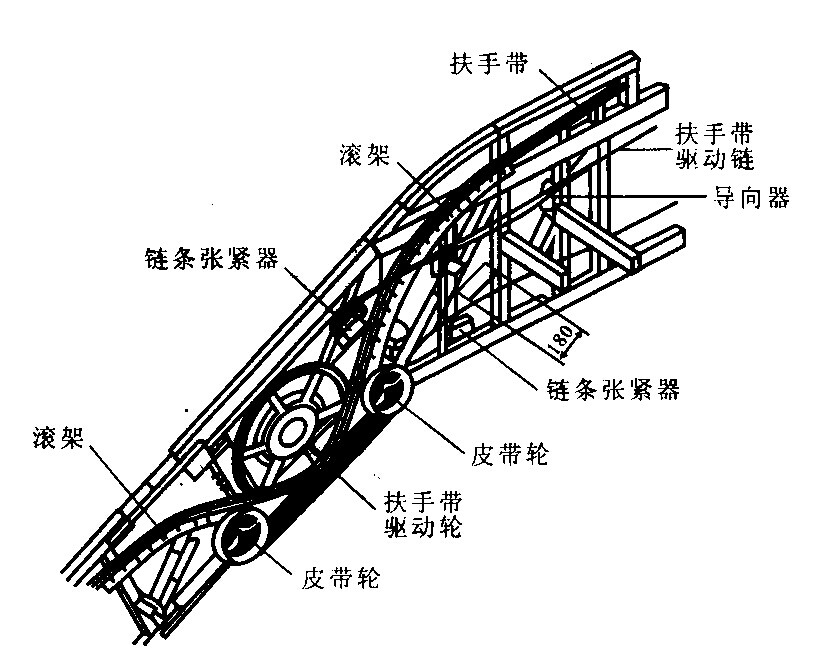

    (8)扶手驅動裝置：如下圖所示，由驅動裝置通過扶手驅動鏈直接驅動，無須中間軸，扶手帶驅動輪緣有耐油橡膠摩擦層，以其高摩擦力保證扶手帶與梯級同步運行。

為使扶手帶獲得足夠摩擦力，在扶手帶驅動輪下，另設有皮帶輪組。皮帶的張緊度由皮帶輪中一個帶彈簧與螺桿進行調整，以確保扶手帶正常工作。

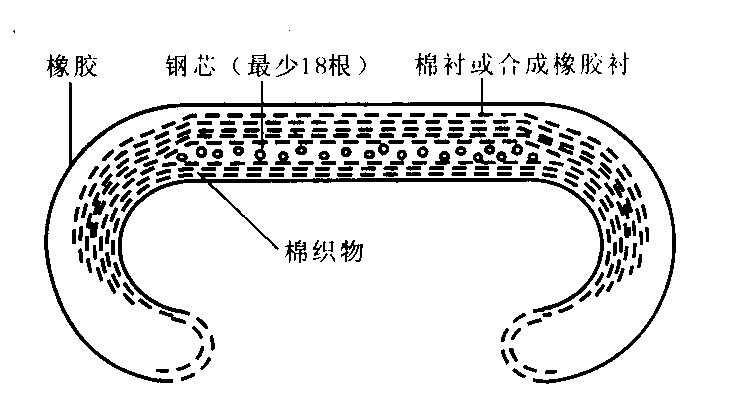

(9)扶手帶：如下圖所示，扶手帶由多種材料組成，主要為天然(或合成)橡膠、棉織物(簾子布)與鋼絲或鋼帶等。扶手帶的標準顏色為黑色。

   (10)梳齒、梳齒板、樓層板：

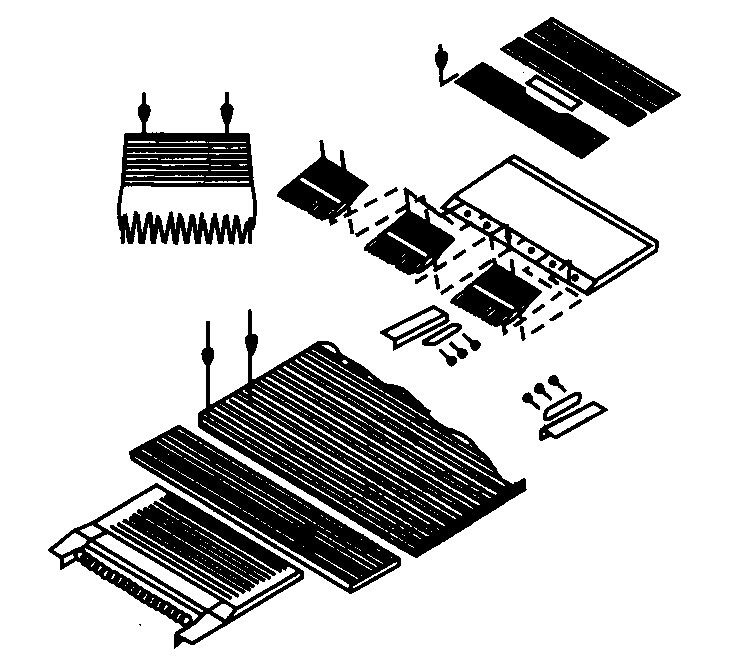

   ①梳齒：如圖下圖所示，在扶梯出入口處裝設梳齒與梳齒板，以確保乘客安全過渡。梳齒上的齒槽與梯級上的齒槽嚙合，即使乘客的鞋或物品在梯級上相對靜止，也會平滑地過渡到樓層板上。
   ②梳齒板：梳齒板用以固定梳齒。
   ③樓層板(著陸板)：樓層板既是扶梯的出人口，也是上平臺、下平臺維修間(機房)的蓋板，為有機玻璃制作透明直觀。

    (11)扶欄：扶欄設在梯級兩側，起保護和裝飾作用。
    (12)潤滑系統：所有梯級鏈與梯級的滾輪均為永久性潤滑。主驅動鏈、扶手驅動鏈及梯級鏈則由自動控制潤滑系統分別進行潤滑。該潤滑系統為自動定時、定點直接將潤滑油噴到鏈銷上，使之得到良好的潤滑。潤滑系統中泵或電磁閥的啟動時間、給油時間均由控制柜中的延時繼電器控制。
三、控制部分：
    1、扶梯是公共交通的重要工具，安全是至關重要的。本扶梯可實現故障的報警動作。根據扶梯安全標準(EN)規定，自動扶梯有以下幾種安全裝置：
   ①斷鏈(梯級鏈)急停開關。
   ②斷帶(扶手帶)急停開關。
   ③過電流保護，相位監測。
   ④驅動軸安全制動器。
   ⑤應急開關。
   ⑥電氣防反轉裝置。
2、其他部分：
控制柜內電路保護：空氣開關，熔斷器相位繼電器，熱保護器，電源為三相五線。
四、主要實訓項目：
扶梯扶手帶安裝與調整實訓設備
扶梯梯級安裝與調整實訓設備
扶梯曳引機系統安裝與調整實訓設備
扶梯驅動機構安裝與調整實訓設備
扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓設備
扶梯潤滑系統組裝與實驗實訓設備
扶梯安全保護系統組裝與動作實驗實訓設備。
