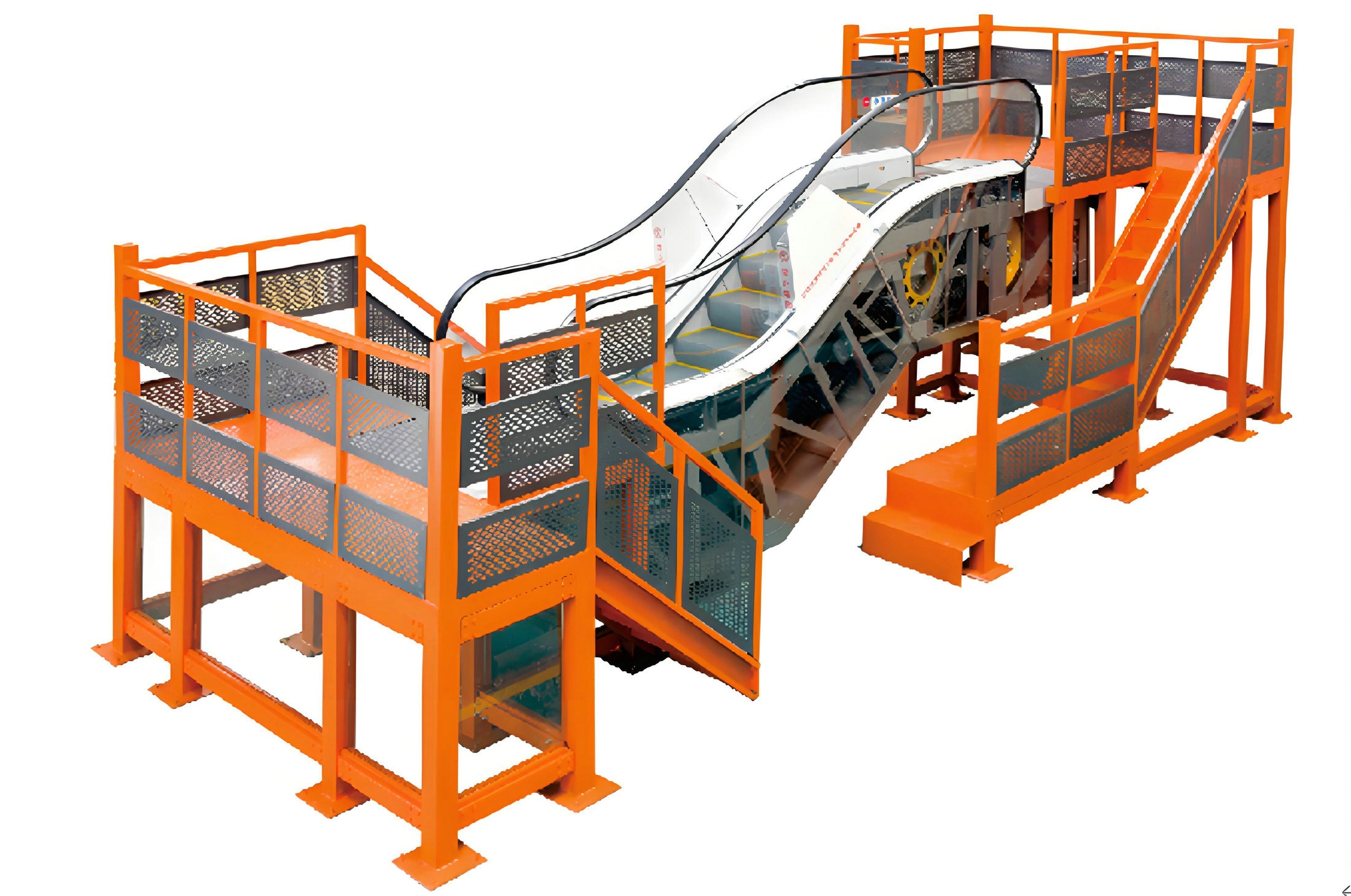

| 序 號 | 內 容 | 非標 |
| 1 | 總體說明 | |
| 1．1 | 電梯編號：L1-L2 | |
| 1．2 | 建筑物類型：校內實訓室 | |
| 1．3 | 扶手支架類型：苗條型 | |
| 1．4 | 扶手支架高度： 900mm | |
| 1．5 | 適用標準 ：GB16899-1997 | |
| 2 | 主要技術參數： | |
| 2．1 | 安裝方式 ：室內 | |
| 2．2 | 布置方式 ：單臺 | |
| 2．3 | 提升高度 ：1600mm | |
| 2．4 | 傾角 ：35º | |
| 2．5 | 梯級寬度 ：1000mm | |
| 2．6 | 水平梯級 ：2K | |
| 2．7 | 速度 ：0.5 m/s | |
| 2．8 | 供電方式 ：三相五線制 | |
| 2．9 | 電機電壓 ：380V | |
| 2．10 | 照明電壓 ：36V | |
| 2．11 | 頻率 ：50HZ | |
| 2．12 | 減速機 ：蝸輪蝸桿 | |
| 2．13 | 控制屏安裝 ：桁架內 | |
| 2．14 | 起動 ：星、三角 | |
| 2．15 | 起動方式 ：鑰匙 | |
| 3 | 型材 | |
| 3．1 | 扶手支架型材 ：發紋不銹鋼 | |
| 3．2 | 護壁板 ：透明鋼化玻璃 | |
| 3．3 | 內蓋板 ：發紋不銹鋼 | |
| 3．4 | 外蓋板 ：發紋不銹鋼 | |
| 3．5 | 圍裙板 ：發紋不銹鋼 | |
| 3．6 | 梯級 ：不銹鋼 | |
| 3．7 | 梯級顏色 ：黑色（帶黃邊框） | |
| 3．8 | 扶手帶 ：黑色 | |
| 3．9 | 前沿板及蓋板 ：發紋不銹鋼 | |
| 3．10 | 梳齒 ：合成樹脂 | |
| 4 | 故障顯示（中文） | |
| 5 | 變頻節能功能 |
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 扶梯框架 | 1 | 套 | |
| 2 | 金屬骨架 | 1 | 套 | |
| 3 | 曳引裝置 | 1 | 套 | 立式曳引機、減速機、鏈輪等部件。 |
| 4 | 驅動裝置 | 2 | 套 | 驅動輪、驅動鏈、主驅動鏈輪、梯級鏈等。 |
| 5 | 梯路導軌 | 3 | 塊 | 導軌、返軌、導軌支架、轉向壁等部件。 |
| 6 | 梯級、梯級傳動鏈 | 1 | 套 | |
| 7 | 梳齒前沿板 | 1 | 套 | |
| 8 | 張緊裝置 | 1 | 套 | 張緊小車、梯級鏈輪等部件。 |
| 9 | 上下機房配電柜 | 3 | 套 | |
| 10 | 變頻器 | 1 | 套 | |
| 11 | 各種保護裝置 | 1 | 套 | |
| 12 | 各種安全開關 | 1 | 套 | |
| 13 | 起動停止開關 | 1 | 套 | |
| 14 | 檢測裝置 | 1 | 套 | |
| 15 | 油泵 | 1 | 套 | |
| 16 | 實訓工具 | 1 | 套 | |
| 17 | 隨機資料 | 1 | 套 | 實訓說明書、指導書、電氣原理圖等。 |
| 序號 | 功能名稱 | 功能說明 | 備注 |
| 1 | 雙向運行 | 操作上下進出口處鑰匙開關，可實現上行或下行 | |
| 2 | 緊急停止 | 按上下進出口處急停按鈕，可使扶梯停止運行 | |
| 3 | 檢修運行 | 操作檢修盒，可進行檢修點動運行 | |
| 4 | 梯級安全照明 | 扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全 | |
| 5 | 扶手帶入口安全裝置 | 扶手帶入口處有異物則設備停止運行 | |
| 6 | 梯級安全運行裝置 | 梯級發生斷裂下陷時設備停止運行 | |
| 7 | 梳齒板安全裝置 | 梯級與梳齒板之間夾入異物則設備停止運行 | |
| 8 | 扶手帶安全裝置 | 發生扶手帶斷裂則設備停止運行 | |
| 9 | 梯級鏈安全裝置 | 梯級鏈斷裂或超過延伸長度則設備停止運行 | |
| 10 | 圍裙板安全裝置 | 梯級與圍裙板之間夾入異物則設備停止運行 | |
| 11 | 超欠速安全裝置 | 當設備運行速度大于額定速度的20%或下于額定速度的80%時，設備停止運行 | |
| 12 | 超載安全裝置 | 運行電流大于額定電流15%則設備停止運行 | |
| 13 | 松閘安全裝置 | 制動裝置沒有安全打開或失靈則設備停止運行 | |
| 14 | 靜電保護 | 消除梯級運行（踏板）在運行中產生的靜電 | |
| 15 | 驅動鏈斷鏈保護 | 當驅動鏈斷裂或過長時設備停止運行 | |
| 16 | 非操作逆轉保護 | 設備和扶手帶的運行方向與指定方向相反時設備停止運行 | |
| 17 | 斷、錯相保護 | 動力電源缺相或錯相時設備停止運行 | |
| 18 | 短路保護 | 電源回路短路時設備停止運行 | |
| 19 | 故障顯示（中文） | 設備運行發生故障時，自動顯示故障發生部位 | |
| 20 | 變頻驅動 | 使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流70% |
