電梯電氣控制裝調實訓考核裝置
[規格型號]: DB-53DT
[產品名稱]: 電梯電氣控制裝調實訓考核裝置
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

一、規格參數

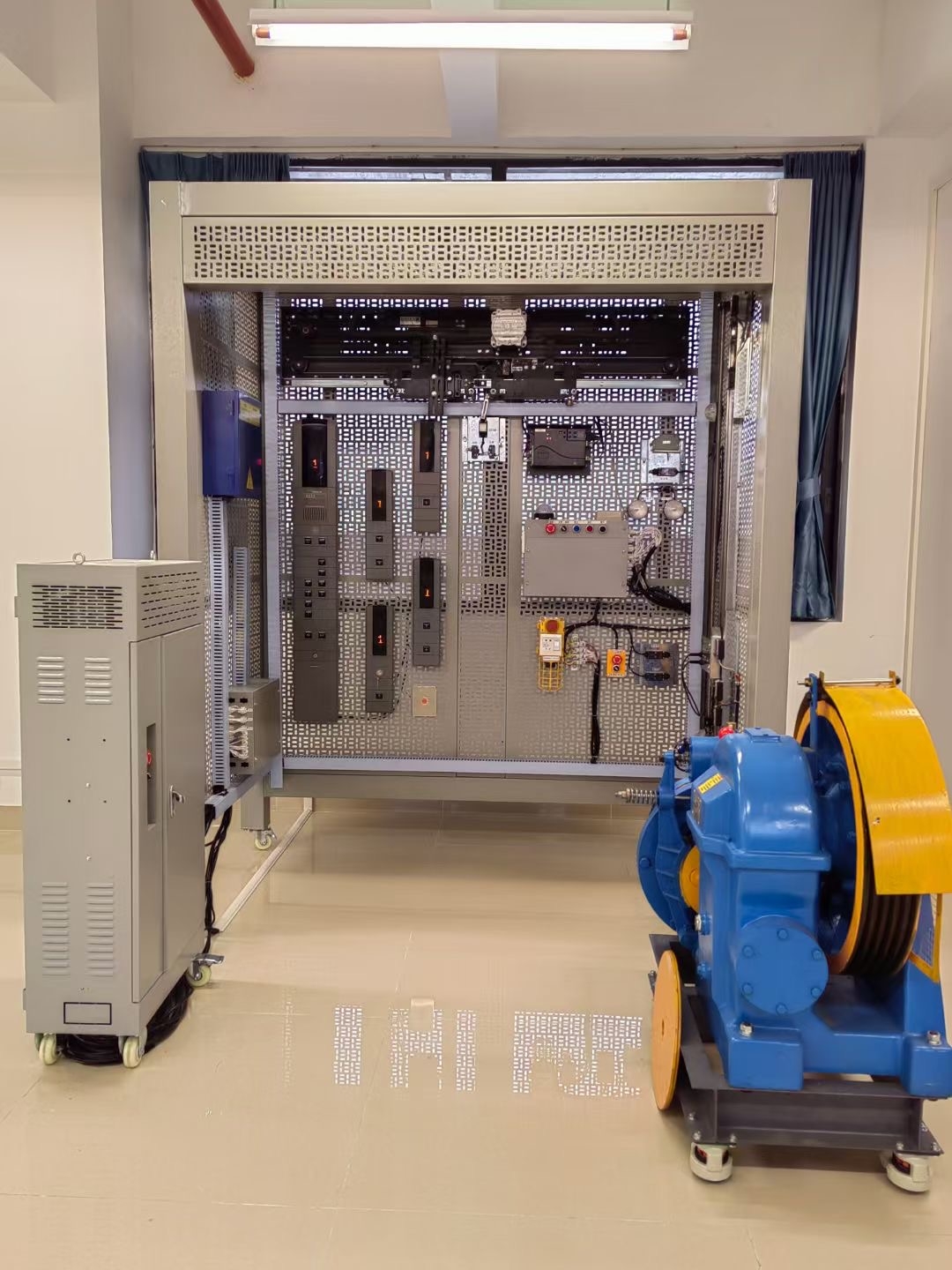

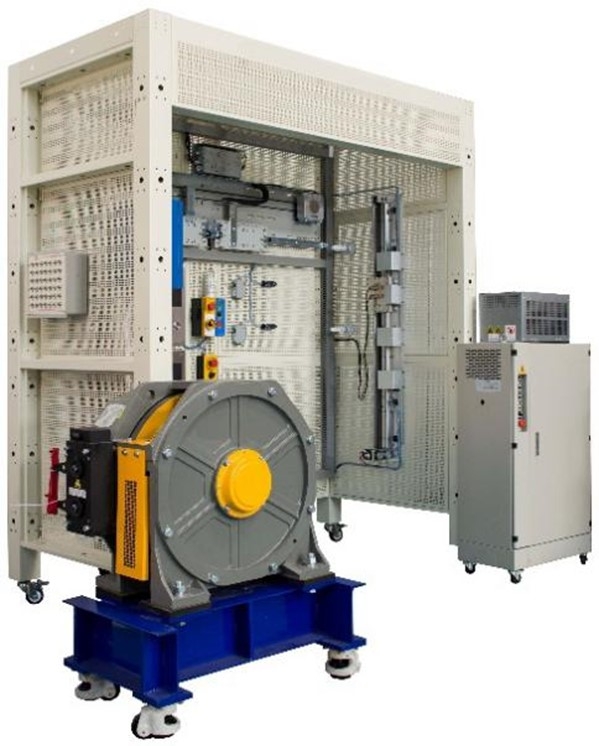

  電梯電氣控制裝調實訓考核裝置采用全數字化的微機控制系統(VVVF),電氣元器件采用真實元器件,部分機構(如轎廂和井道)則采用模擬仿真機構的形式,安裝在萬能網孔框架上。整體設計采用可移動模塊式結構。學生通過
電梯電氣控制裝調實訓考核裝置深入的實訓,能夠基本掌握電梯電氣控制原理、安裝、維修、調試等技能。另外學生也根據電梯電氣控制邏輯,以本裝置為平臺對電梯電氣控制進行設計和改裝。
電梯電氣控制裝調實訓考核裝置
1、工作環境:溫度-10℃~+45℃,相對濕度<70%(30℃),海拔<1000m;
2、供電要求:AC380V±10%,AC220V±10%;
3、頻率:50/60Hz;
4、總功率:≥11KW;
5、總重量:≤4000kg;
6、外型尺寸:2200mm×900mm×2400mm(長×寬×高);
7、曳引機:
(1)額定功率:11KW;
(2)額定載重:1600kg;
(3)電梯速度:0.5m/s;
(4)極數:6;
(5)額定電壓:380V;
(6)制動器電壓:DC110V;
8、門機:
(1)輸入電壓:AC220V±20%;
(2)變頻器額定頻率:50/60Hz;
(3)門機電機額定電壓:AC100/125V;
(4)門機電機額定功率:43/94W;
(5)門機電機額定轉速:180r/min;
(6)門機電機極數:8;
(7)開門方式:中分;
(8)開門寬度:800mm。
二、實訓項目
1、電梯電氣系統主要組成部件認知實訓;
2、控制器參數設置實訓;
3、曳引機調諧實訓;
4、電梯井道自學習實訓;
5、曳引電動機變頻驅動控制電路檢測調節及故障查找實訓;
6、轎內操縱箱控制電路故障查找及排除實訓;
7、廳外召喚盒控制電路故障查找及排除實訓;
8、轎頂檢修箱控制電路故障查找及排除實訓;
9、照明控制電路故障查找及排除實訓;
10、通訊電路故障查找及排除實訓;
11、控制電路故障查找及排除實訓;
12、電源電路故障查找及排除實訓。
三、設備配置
1.電氣控制系統單元
2.曳引機單元
3.門機機構單元
4.安裝框架
5.故障設置單元
6.電梯模擬運動單元
7.轎頂板
8.指令板
9.轎頂檢修盒
10.底坑上檢修盒
11.底坑下檢修盒
12.限速器開關
13.漲緊輪開關
14.安全鉗開關
15.緩沖器開關
16.頂樓外呼盒
17.中間樓層外呼盒
18.底層外呼盒
19.轎內選層器盒
20.風扇
21.照明燈座及燈泡
22.配電箱(含空開)
23.實訓工具
24.配套相關說明書及圖紙
