[規格型號]：	DB-47DT
[產品名稱]：	三層三站有機房載客電梯實訓裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-47DT 三層三站有機房載客電梯實訓裝置

一、設備概述：
三層三站有機房載客電梯實訓裝置是根據最常見的商用升降式電梯結構，采用真實商用電梯部件制成，其結構與實際電梯完全相同，且?guī)缀蹙邆鋵?shí)際電梯的全部功能。事實上可以把它看作是小型化了的電梯。由于其幾乎所有部件均是采用商用電梯組件材料，因此便于觀察、了解整個電梯結構。同時，電梯運行過程中的每個動作也一目了然，還可以反復實際動手操作。使學生能夠更直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。因而特別適合于教學。電梯硬件結構的組成及功能與實際電梯基本一致，具有自動平層、自動開關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護等功能，以及電梯停用、急停、檢修、慢上、慢下、照明和風扇等特殊功能。電梯井道采用全鋼結構，周圍采用透明鋼化玻璃鑲嵌。

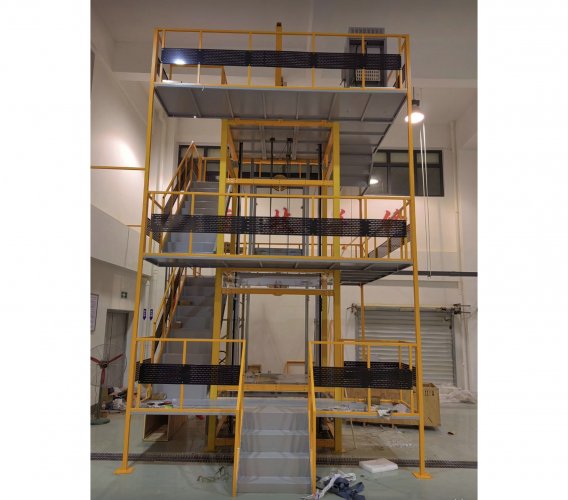

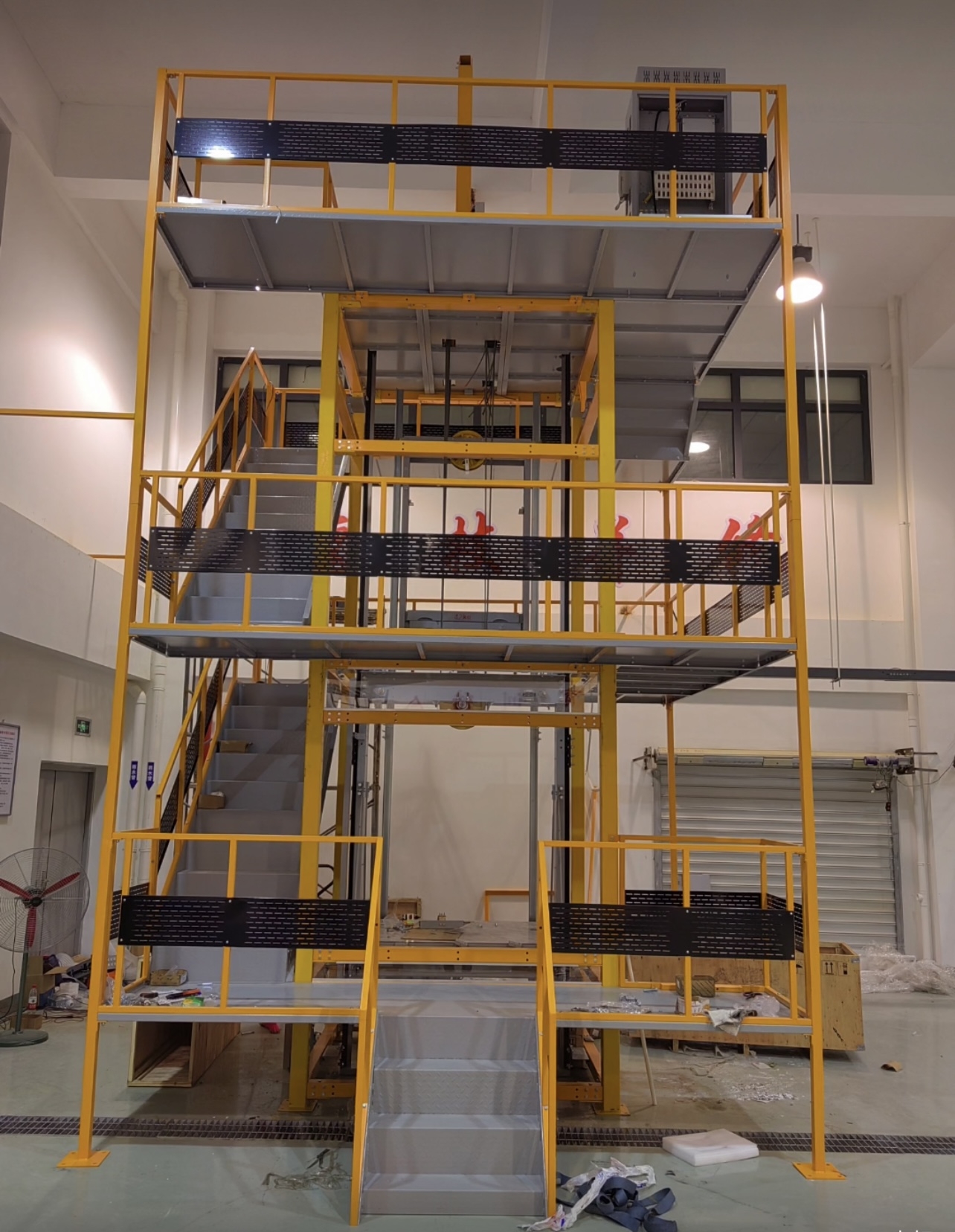

參考圖片,以實物為準

二、主要配置：
1、電梯主要部件
（1）曳引機：曳引機是電梯的驅動裝置，它包括：電動機，鋼纜，纜輪，導向輪及反向輪。
（2）驅動電動機：交流電梯為專用的三相異步電機。
（3）制動器：在電梯上通常采用雙瓦塊常閉式電磁制動器。在電梯停止或電源斷電的情況下制動抱閘，以確保電梯不致移動。
（4）減速箱：大多數電梯廠選用蝸輪蝸桿減速箱，也有行星齒輪、斜齒輪減速箱。無齒輪電梯不需減速箱。本教學電梯采用的是蝸輪蝸桿減速箱。
（5）轎廂通過與曳引輪繩槽間的靜摩擦力來實現電梯轎廂的升降運動。
（6）導向輪：為保證轎廂端與對重端鋼繩各自垂直于轎廂和對重，且保持平行，并保證曳引輪有足夠大的包角，故一般常設置導向輪（俗稱抗繩輪）。
（7）限速器：當轎廂運行速度達到限定值時，能發出電信號并產生機械動作的安全裝置。
（8）控制柜：各種電子元器件和電器元件安裝在一個防護用的柜形結構內，按預定程序控制電梯運行的電控設備。
（9）旋轉編碼器：給轎廂定位的裝置。
2、電梯井道里的主要部件
（1）轎廂：轎廂由轎廂架、橋廂體（包括轎廂門、門機系統、導靴、操縱箱、通風系統、照明系統）等組成。轎廂因用途不同，規格尺寸與外形設計也不同。
（2）導軌：導軌通過導軌支架被固定在井道壁上，導軌的位置限定了轎廂和對重的位置。導軌是轎廂上下運行的軌道。
（3）對重裝置：對重裝置由對重輪、對重架、對重砣、曳引繩、防護遮欄等組成。對重與轎廂相襯托起平衡作用。
（4）緩沖器：當轎廂向下運行時，由于斷繩、超載、安全鉗限速器不動作、曳引輪和鋼絲繩打滑、制動器失效、無制動力矩以及極限開關不起作用等原因，會造成轎廂向底坑掉落，這時，裝在轎廂下方底坑中的緩沖器，可以減緩轎廂與底坑間的沖擊。
（5）限位開關：該裝置可以裝在轎廂上，也可以裝在電梯井道上端站和下端站附近，當轎廂運行超過端站時，用于切斷電源的安全裝置。
（6）計數復位感應器：使旋轉編碼器計數復位的裝置。
（7）隨行電纜：電梯隨行電纜是電梯機房電氣器件與轎廂、井道及廳門等處電氣器件相連接的導線。
3、轎廂上的主要部件
（1）操縱箱：操縱箱裝在轎廂內靠近轎廂門附近（在本教學電梯中，是裝在電梯底座上面）。用指令開關或按鈕，操縱轎廂運行。
（2）轎內指層燈：轎內指層燈設置于轎廂內（在本教學電梯中，是裝在電梯底座上面），用以顯示電梯運行位置和運行方向。
（3）自動門機：自動門機裝在轎廂頂?shù)那安�，以小型直流電�?dòng)機為動力的自動開、關轎門和廳門的裝置。
轎門：轎門設置在轎廂入口的門。
（4）安全鉗：安全鉗由于限速器作用而引起動作，迫使轎廂或?qū)χ匮b置卡停在導軌上，同時切斷控制回路電源的安全裝置。
（5）導靴：導靴設置在轎廂架和對重裝置上，使轎廂和對重裝置沿著導軌運行的裝置。照明、風扇等裝置。
4、電梯層門口的主要部件
（1）層門：層門設置在層站入口的封閉門。
（2）門鎖：層門門鎖設置在層門內側，門關閉后，將層門鎖緊。
（3）層樓指示：層樓指示燈設置在層站層門上方或一側，用以顯示轎廂運行層站位置和方向。
（4）召喚盒：召喚盒設置在層站門側，當乘客按下需要的召喚按鈕時，在轎廂內可顯示或登記，令電梯運行停靠在召喚層站。
三、技術參數：
1. 工作電源：三相五線 AC380V /220V ±7.5% 50Hz；
2. 工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3. 控制方式:三菱PLC(FX3U)；
4. 最大功耗：≤1.6KW；
5. 提升高度：1800 mm；
6. 電梯運行速度： 0.2m/s；
7. 曳引機額定速度：0.4m/s；
8. 曳引比：2：1；
9. 電梯轎廂上行超速保護裝置：曳引機制動器；
10. 制動器額定功率：99W；
11. 制動器額定電壓：DC110V；
12. 上行超速監控裝置動作速度范圍：1.15～1.65m/s；
13. 開門凈尺寸： 800×1000 mm（寬×高）；
14. 開門型式：中分；
15. 門機：永磁同步變頻門機；
16. 門機輸入電源：單相三線 AC220V 50Hz；
17. 門機電機額定轉速：180r/min；
18. 門機電機額定功率：43W；
19. 限速器額定速度：≤0.63m/s；
20. 安全鉗動作速度：≤0.63 m/s；
21. 外形尺寸：4500×3900×9500mm（長×寬×高）；
22. 整機重量：≤8噸。
四、實訓項目：
1. 曳引電動機變頻驅動控制電路檢測調節及故障查找實訓；
2. 曳引機制動器機械調節及故障查找實訓；
3. 門機變頻器驅動控制電路檢測調節及故障查找實訓；
4. 限速器動作調節實訓；
5. 限速器動作控制電路檢測即故障查找實訓；
6. 安全鉗調節檢測調節實訓；
7. 安全鉗傳動機構調節檢測調節實訓；
8. 轎廂門傳動機構調節、維護、故障查找及排除實訓；
9. 轎廂門控制電路故障查找及排除實訓；
10. 廳門傳動機構調節、維護、故障查找及排除實訓；
11. 廳門控制電路故障查找及排除實訓；
12. 轎廂導軌檢測、調節實訓；
13. 對重導軌檢測、調節實訓；
14. 導靴與導軌的檢測、調節實訓；
15. 平層裝置調節及控制電路故障查找及排除實訓；
16. 樓層轎廂召喚箱調節及控制電路故障查找及排除實訓；
17. 轎內按鈕操縱箱控制電路故障查找及排除實訓；
18. 指層燈箱控制電路故障查找及排除實訓；
19. 轎頂檢修箱控制電路故障查找及排除實訓；
20. 上端極限位置保護裝置控制電路故障查找及排除實訓；
21. 下端極限位置保護裝置控制電路故障查找及排除實訓；
22. 照明控制電路故障查找及排除實訓；
23. 電源電路故障查找及排除實訓。
五、設備配置與附件

序號	名稱	主要技術指標	數量	單位	備注
1	井道及觀測平臺	5000×3900×9500 （長×寬×高）mm	1	套	詳見附件一
2	曳引機	永磁同步曳引機型號：GETMl.5-030；額定轉速：36r/min；繞繩比：2：1；額定載重：400kg；	1	套
3	轎廂導軌	型號：T75-3/B	1	套
4	對重導軌	型號：TK5A；	1	套
5	轎廂架	材料：Q235/表面噴漆處理	1	套
6	轎廂	材料：Q235/表面噴漆處理	1	套
7	限速器－漲緊裝置	額定速度：≤0.63m/s；	1	套
8	限速器傳動鋼絲繩	公稱直徑：∅8mm；結構：8×19S+FC	1	套
9	曳引鋼絲繩	公稱直徑：∅8mm；結構：8×19S+FC	1	套
10	安全鉗	額定速度：≤0.63 m/s；	1	套
11	安全鉗傳動機構	材料：Q235/表面噴漆處理	1	套
12	樓層招呼箱	電壓：DC24V；	2	套
13	指層燈箱	電壓：DC24V；	2	套
14	轎內操作箱	型號：HK-DT02；	1	套
15	上端極限位保護裝置	型號：S3-1370；	1	套
16	下段極限位保護裝置	型號：S3-1370；	1	套
17	平層控制裝置	型號：SN-GDC-3-P；電壓：DC24V；	2	套
18	主控制柜	型號：HK-DT02；控制系統：FX3U-48MR；	1	套
19	電梯照明裝置	電壓：AC220V/60W螺口	1	套
20	轎頂繩輪	輪節徑：400mm；繩槽數：3；	1	只
21	對重繩輪	輪節徑：400mm；繩槽數：3；	1	只
22	機房導向輪	輪節徑：400mm；繩槽數：3；	1	只
23	實訓工具		1	套	詳見配套工具清單
24	隨機資料	相關說明書及圖紙	1	套
25	光盤	相關資料	1	張
26	配套教材	電梯維修與保養	1	本
26	配套教材	電梯結構與原理	1	本

2、設備的附件

序號	名稱	型號/規格	數量	單位	備注
1	安全帽		2	個
2	安全帶	雙背式安全帶	2	套
3	隔離帶	警戒線護欄	2	根
4	安全警示牌	維修支架牌	1	個
5	安全警示牌	危險支架牌	1	個
6	掛牌	維修掛牌	1	個
7	水平尺	600mm	1	把
8	線墜	帶磁性	1	支
9	鋼板尺	300mm	1	件
10	錘子	3磅	1	把
11	活動扳手	250×30	1	把
12	活動扳手	300×36	1	把
13	一字螺絲刀	3寸	1	把
14	一字螺絲刀	3×75	1	把
15	十字螺絲刀	3寸	1	把
16	十字螺絲刀	3×75	1	把
17	萬用表	華誼MY60	1	件
18	電筆	得力8001	1	支
19	銼刀	扁銼8寸	1	支
20	銼刀	扁銼6寸	1	支
21	卷尺	3m	1	把
22	記號筆		1	支
23	絕緣膠布		1	卷
24	尖嘴鉗	6寸	1	把
25	斜口鉗	6寸	1	把
26	內六角扳手	10件套	1	套
27	開口扳手	8～10	1	把
28		10～12	1	把
29		13～16	1	把
30		14～17	1	把
31		18～21	1	把
32		19～22	1	把
33		24～27	1	把
34	梅花扳手	8～10	1	把
35		13～16	1	把
36		14～17	1	把
37		18～21	1	把
38		19～22	1	把
39		24～27	1	把
40	校導尺	JS～302	1	付
41	鉗形電流表	MS2026	1	件
42	頂門器		1	件
43	塞尺		1	把
44	工具箱		2	支
45	掛鎖		1	只
46	砝碼	25kg	2	個
47	砝碼	10kg	2	個
