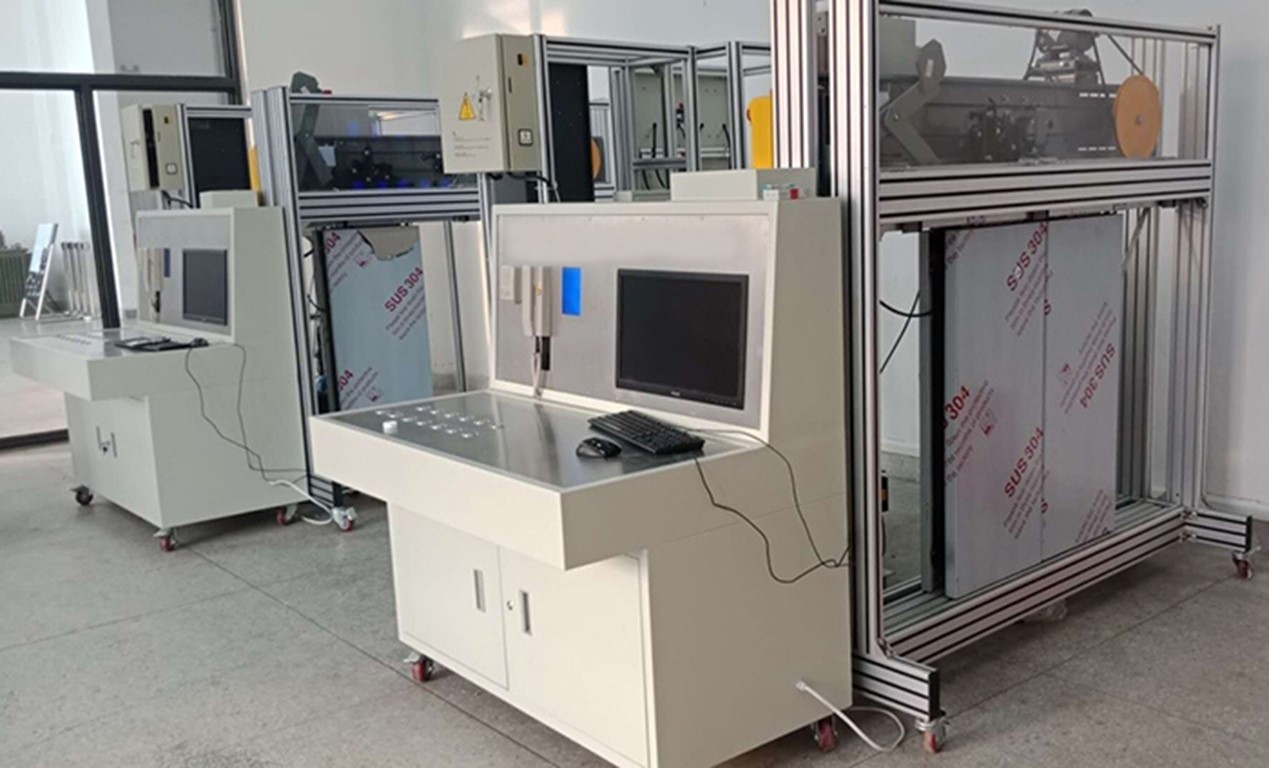

電梯電氣實訓考核裝置
[規格型號]: DB-44DT
[產品名稱]: 電梯電氣實訓考核裝置
[價  格]: 詢價
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
1.1.控制柜主要技術參數
(1) 電梯控制柜需為真實的電梯控制柜;
(2) 控制柜符合國家標準GB 7588-2003《電梯制造與安裝安全規范》要求;
(3) 工作電源:三相五線 AC380V±7% 或單相AC220V±4%;
(4) 控制方式:一體化控制器(參考品牌:默納克、新時達、藍光);
(5) 額定功率: 5.5KW。
1.2.曳引機主要技術參數
(1) 曳引機為真實的電梯用曳引機;
(2) 曳引機符合國家標準GB 7588-2003《電梯制造與安裝安全規范》要求;
(3) 額定電壓:AC380V±7% 或 AC220V±4%;
(4) 曳引裝置:國內行業主流應用的永磁同步曳引機或異步有齒輪曳引機;
(5) 額定功率:不大于7.5KW;
(6) 額定載重:不大于800Kg;
(7) 額定速度:不大于1.0m/s。

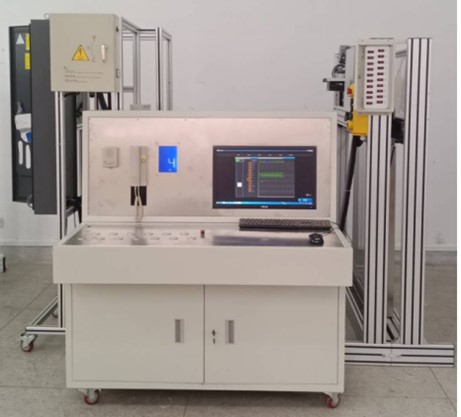

1.3.電梯控制柜檢測調試臺主要技術參數
(1) 供電電壓:AC380V±7% 或 AC220V±4%。
(2) 轎內樓層顯示采用7寸多媒體液晶。
(3) 控制裝置采用PLC。
(4) 可通過指示燈顯示曳引機運轉方向。
(5) 采用真實的電梯轎廂內選按鈕和樓層召喚按鈕。
(6) 預留臺式計算機液晶顯示器安裝位置。
(7) 檢測對象:國內行業主流應用的一體化控制器(參考品牌:默納克、新時達、藍光)
控制柜檢測臺主要功能:
(1) 可向控制柜提供1~10樓的內選及外呼指令;
(2) 可向控制柜提供1~10樓的模擬井道信息,模擬井道信息可通過軟件編程(其中電梯控制柜控制裝置采用PLC);
(3)可與控制柜交互電梯開關門指令及反饋信號;
(4)可與控制柜交互超載、滿載、鎖梯、消防、司機等信號;
(5)進線電源電壓通過數字顯示,有錯相、缺相保護;
(6)控制柜進線主電源通過檢測臺控制,緊急情況下,可方便切斷主電源;
(7)可通過上位機軟件監控電梯運行狀態。
1.4.上位機專用臺式計算機
可與控制系統通訊,查看電梯基本參數信息。
1.5.“層轎門開門機”設備主要技術參數
主要組成部分:門機結構框架(含門套),門機控制器和交流變頻門電機,門機演示裝置組件(包括但不限于主要電線電纜)等。
1) 工作電源:?jiǎn)蜗?AC220V ±4% ,50Hz;
2) 開門尺寸:不大于800mm;
3) 開門形式:中分雙扇,門扇高度不高于1200mm;
4) 驅動控制:國內主流品牌;
5) 外形尺寸:不大于1600*1800*500 mm (W*H*D)
6)采用為國內主流結構型式,完全采用真實電梯門機構及部件組成。
7)層門和轎門可分開,單獨進行調整和實訓,組合后可進行廳門轎門聯動實訓。
8)采用電氣或機械聯鎖,防止誤操作。安全標示,信號和顯示清晰易辨,預防由于人為的誤操作而引起安全事故。
1.6.電梯電氣實訓考核裝置組件
采用電梯上用1:1的完全真實的機房電源箱、轎頂檢修箱、轎頂接線箱、底坑檢修箱、底坑開關盒、井道照明、機房照明等。
1.7.電氣故障快速設置和恢復系統
同時滿足職業技能鑒定和競賽需求、《電梯安裝工》與《電梯維修工》標準要求,不少于40個的典型電梯電氣故障設置開關。
1.8.實訓項目
★電梯電氣系統主要組成部件認知實訓;
★控制器參數設置;
★永磁同步曳引機磁極角度位置辨識;
★電梯井道參數自學習;
★曳引電動機變頻驅動控制電路檢測調節及故障查找實訓;
★曳引機制動器機械調節及故障查找實訓;
★轎內操縱箱控制電路故障查找及排除實訓;
★廳外召喚盒控制電路故障查找及排除實訓;
★轎頂檢修箱控制電路故障查找及排除實訓;
★照明控制電路故障查找及排除實訓;
★通訊電路故障查找及排除實訓。
