[規格型號]：	DB-8643
[產品名稱]：	程控交換綜合實驗箱
[價　　格]：	詢價
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

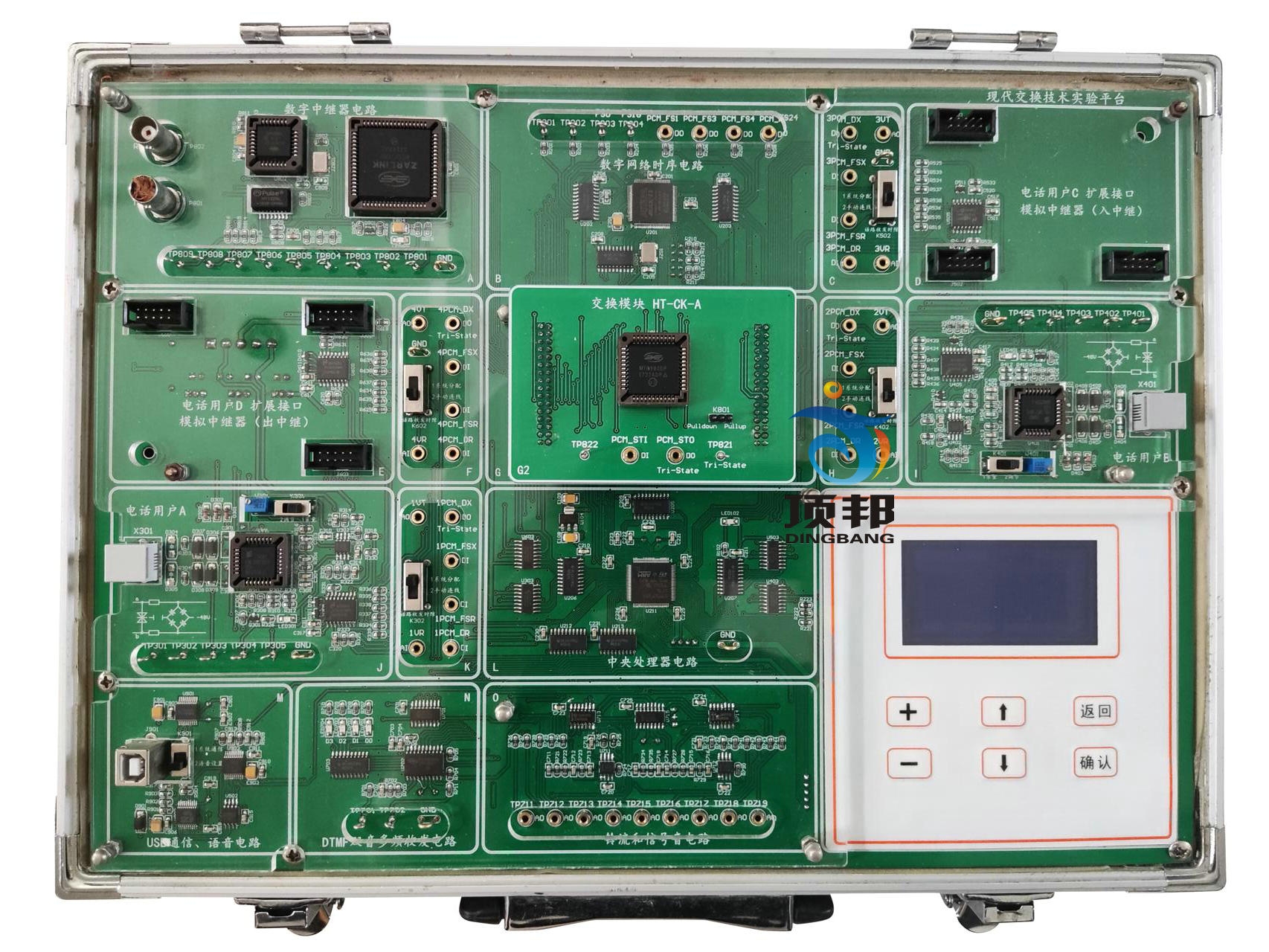

DB-8643 程控交換綜合實驗箱

一、產品參數

1、模塊化設計，以用戶交換機為模型，功能劃分清晰，開放接口豐富。
2、提供四路電話用戶接口，其中兩路設計為可拔插模塊。
3、集成了三種交換方式：人工交換、空分交換、時分交換，均設計為可拔插模塊。
4、提供了撥號音、忙音、回鈴音、空號音、擁塞音、長途通知音、呼入等待音等戶信令，標準450HZ正弦波信號；
5、提供了標準25HZ正弦波鈴流信號。
6、提供了DTMF雙音多頻信號的譯碼數據的同步比特顯示，直觀明了。
7、提供了手動振鈴裝置、話務員語音接口、用戶線接線柱等，可真實完整的實現人工交換接續過程，輔助實驗人員領悟交換本質，激發學習興趣。
8、數字交換網絡中，可通過鍵盤輸入、手動連線等多種方式分配調整各路電話用戶的收發時隙，輔助實驗人員理解時分概念。
9、提供了標準的E1接口，完整實現復接解復接、組幀、添加信令、HDB3/AMI線路編譯碼、位同步、幀同步等處理過程，可完成實驗箱之間的局間通信，也可接入第三方E1接口設備。E1電信號為Q9同軸電纜線標準接口，75/120歐阻抗。
10、呼叫接續過程直觀明了，可通過隨機液晶同步顯示呼叫接續信息，最大支持四路呼叫接續畫面同步顯示。
11、提供外線/市話接口可拔插模塊，可接入市話網。
12、提供USB接口。
13、提供了語音錄放電路模塊。
14、實驗電路板上覆蓋有機玻璃罩，能有效保護裸露的電路。
15、輸入鍵盤提供了：上/下鍵、+/-鍵、返回、確認等六個按鍵，便于進行菜單選擇和數值的修改。
16、可擴展VOIP軟交換方式，提供管理功能，可配置中端號碼，支持多種業務；可實時顯示呼叫流程及詳細協議數據；可提供協議自定義功能，自己寫入sip協議；可通過服務器連接電信運營商，直接撥打外部電話；

二、實驗內容
實驗1 設備組成及測試點說明
實驗2 電話用戶接口模塊實驗
實驗3 電話用戶信令的產生與觀測實驗
實驗4 雙音多頻（DTMF）接收與檢測實驗
實驗5平臺交換方式與狀態顯示
實驗6 用戶話路PCM編譯碼實驗
實驗7 呼叫處理與線路信號的傳輸過程實驗
實驗8 二/四線變換與回波返損測試實驗
實驗9 用戶終端電話信號電平調整實驗
實驗10 人工交換實驗
實驗11 空分交換（MT8816）實驗
實驗12 時分交換（MT8980）同一碼流時隙交換實驗
實驗13時分交換（MT8980）不同碼流時隙交換實驗
實驗14 時分交換（MT8980）手動連線實驗
實驗15 數字時分中繼局間通信實驗
實驗16 模擬中繼通信實驗

三、配置

序號	產品名稱	數量	性質	說明
1	程控交換綜合實驗箱	1	標準配置
2	Q9時分中繼線	1		真實E1接口
3	模擬中斷線	1
4	信號連接線	1
5	電話機	2
6	教材	1
