DB-E803 EDA/SOPC綜合實驗系統

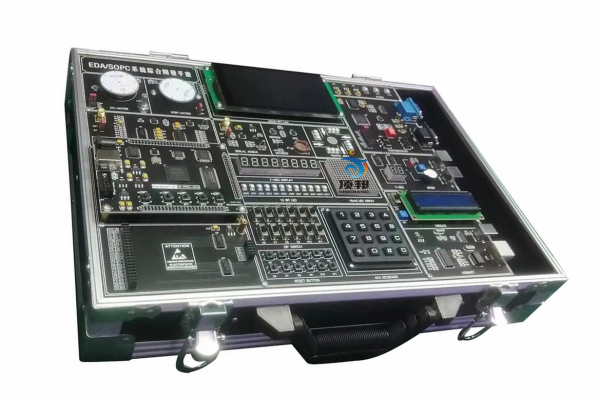

(參考圖)

EDA/SOPC系統綜合開發平臺是一款基于Altera公司最新的CycloneIII/IV/V 系列 FPGA的高端實驗開發平臺。獨有的GUI人機操作界面、采用系統底板+核心板+擴展板的靈活設計，并配備有多種擴展模塊供用戶自行選擇配置。
開發平臺采用系統底板+核心板+擴展板的設計方法，通過選擇不同的核心板和擴展板構成不同功能的開發平臺。能最大限度的滿足用戶的性能需求。模塊化的設計能使用戶對系統設計有清晰的認識。
開發平臺硬件資源
 FPGA-4C10 FPGA核心板
 核心板采用6層高精度PCB設計，系統運行更加穩定、可靠。
 主芯片采用Altera公司的CycloneIV系列級FPGA EP4CE10F17C8N，門電路高達100萬門。
 FPGA配置芯片采用EPCS16，容量高達16M BIT，擦寫次數高達上萬次。
 提供JTAG編程模式。
 核心板與系統板連接后，板載USB-Blaster電纜；只需要一根USB線就可以對核心板進行程序下載。
 一路50M高速、穩定的時鐘源。
 一路系統復位電路。
 系統電源管理模塊能夠提供+5V、+3.3V、+2.5V、1.2V等多種不同電壓的電源輸出供系統使用。
 一路16M*16BIT SDRAM。
 系統提供四位帶LED燈的復位按鍵。
 核心板提供與核心板其它資源不復用的130個以上的IO供用戶二次開發使用。
 EDA/SOPC系統板
 標配854*480 24位 TFT彩色串行LCD顯示。用戶可更換不同規格的顯示屏。
 與屏配套標配電容觸摸屏。
 1個模擬信號發生器模塊，可提供頻率、幅度均可調的正弦波、三角波、方波等信號波形。
 1個數字時鐘輸出模塊，可提供24M至1HZ的數字脈沖信號。
 1個8位高速并行ADC接口模塊，速度高達40 Msps。
 1個8位高速并行DAC接口模塊速度高達33 Msps。
 1個串行A/D轉換接口。
 1個串行D/A轉換接口。
 1個VGA接口模塊。
 1個UART串行通迅模塊。
 1個USB轉串口設備接口。
 1個Ethernet10M/100M高速接口模塊。
 1個SD卡接口模塊
 2個PS2接口模塊，可以接鍵盤或鼠標。
 1個I2C接口的E2PROM，型號為AT24C08N。
 1個音頻CODEC模塊（喇叭、蜂鳴器可選擇，音量可調節）。
 1個RTC實時時鐘芯片，具有時鐘掉電保護、電池在線式充電功能。
 12個撥動開關和12個按鍵開關輸入。
 12個發光LED顯示。
 1個八位七段碼管顯示模塊。
 2位靜態數碼管顯示模塊。
 16x16矩陣led點陣顯示模塊。
 4X4矩陣鍵輸入模塊
 1個電壓控制的直流電機和1個四相的步進電機模塊。
 1個數字溫度傳感和1個霍爾傳感器模塊。
 HH—EXT高速接口模塊。
 多路電源輸出（均帶過流、過壓保護）。
示例實驗
EDA實驗與電子設計競賽實驗內容：

 簡單的QUARTUSII實例設計
 格雷碼編碼器的設計
 含異步清零和使能的加法計數器
 八位七段數碼管顯示電路的設計
 數控分頻器的設計
 圖形和語言混合輸入電路設計
 步長可變的加減計數器的設計
 四位并行乘法器的設計
 設計四位全加器
 可控脈沖發生器的設計
 基本觸發器的設計
 矩陣鍵盤顯示電路的設計
 16*16點陣顯示實驗
 直流電機的測速實驗
 步進電機驅動控制
 交通燈實驗
 DDS信號發生器的設計
 電子音樂設計實驗
 PLL鎖相環IP設計實驗
 PS2接口鍵盤顯示實驗
 VGA彩條信號發生器的設計
 七人表決器設計實驗
 四人搶答器設計實驗
 正負脈寬調制信號發生器設計
 數字頻率計的設計
 多功能數字鐘的設計
 數字秒表的設計
 出租車計費器的設計
 數碼鎖的設計
 PS2鼠標編碼設計
 SPI串行AD/DA轉換器的設計
 1602液晶顯示實驗
Qsys 32位處理器示例實驗
 最簡單Qsys系統設計
 PIO IP核-流水燈實驗
 SDRAM IP核的系統設計
 SPI Flash編程實驗
 PIO輸入-開關信號的讀取實驗
 PIO IP核-中斷
 基于Timer IP核的定時器的設計
 矩陣鍵盤與數碼管顯示實驗
 UART串口通迅實驗
 基于IIC的EEPROM讀寫實驗
 SDRAM讀寫操作實驗
 1602液晶顯示實驗
 RTC實時時鐘實驗
 串行AD/DA-SPI核
 信號發生器-SPI核
 1-WIRE數字溫度計的設計
 點陣字符顯示實驗
 讀SD卡實驗

產品信息

設備名稱	DB-E803 EDA/SOPC綜合實驗系統
核心芯片	EP4CE10F17C8N
工作電壓	～220v±10%，50Hz±1Hz
尺寸	420 x 290 x 130
重量	<5
軟件版本	QuartusII 13.0 ,NiosII SBT for Eclipse 13.0，ModelSim 13.0
例程語言	提供Verilog，VHDL兩種版本例程供用戶使用
附件清單	串口線 × 1	USB連接線 × 1
	網絡連接線 × 1	電源連接線 × 1
	實驗指導書 × 3	開發DVD套件 × 1
