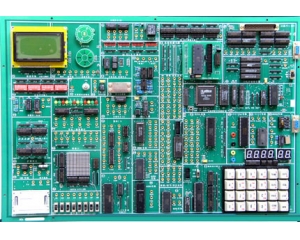

DB-598PAPCI 現代單片機 、微機、EDA綜合實驗開發系統





產品介紹：
一、系統組成：
1、系統配置性能優越的51/96通用仿真器和8088主機;89S52，80C196組成CPU卡；由PCI9054、93C56組成PCI 接口卡，
2、實驗電路部分：開放式4×6鍵盤實驗電路；16×16點陣電路；128*64LCD液晶顯示電路（含字符式LCD16*2液晶顯示接口）；8250、8251、8253、8279、8237、8259、8255、0832、0809、RS232/RS485等常用接口芯片電路；小型直流電機、步進電機、溫度、壓力傳感器電路；電子音響電路；6位LED動態數碼顯示；IC卡電路；繼電器電路；0~5V電位器電路；8MHZ頻率源模塊；8位邏輯電平開關電路；12位電平顯示電路。
3、配有適應WindowsMe/2000/xp等操作平臺的調試軟件。
4 可選配邏輯分析儀.
5.選配上本公司的無線下載模塊就能實驗無線下載調試,還可進行無線實驗,藍牙實驗
二、主要特點
①由8088實驗開發系統作為基板，51CPU卡、96CPU卡、PCI 接口卡、C8051F卡，AVR,PIC單片機卡為插卡,免除了數據選擇開關，減少了插卡引腳，提高了機器性能，使操作更方便，主機自動識別CPU類型，自動切換不同CPU的三總線連接，使用極其方便。 ②該實驗儀基于一種靈活多變開放式的構思，所有電路單元盡可能獨立開放，提高實驗的自由度，靈活性，各單元模塊可組成多種多樣功能各異的實驗電路，可給學生留下創造性的發展空間，極大地提高了資源利用率，如開放式鍵盤, 開放式顯示器，開放式串口等，為適應多種方式實驗提供可能。
③主機板留有擴展卡座，如再選配我廠生產的實驗卡，可完成語言控制實驗、日歷時鐘、單片機多路遠程通信、CAN總線、以太網接口實驗、USB2.0接口等復雜系統的實驗和各種應用控制類實驗，通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。 從而使實驗儀的功能得到無限延伸和擴展，讓你的選擇永不落伍。
④系統支持二種工作方式：
一是聯機運行：在與上位軟件聯機的狀態下實現各種調試和行運的操作，
二是脫機運行：系統配有管理監控，在無電腦的情況下，系統可以自動切換到脫機管理狀態，用戶可輕松調用實驗程序的EPROM完成50多個實驗。
三、實驗項目
（一）擴展51/96、C8051F、AVR,PIC單片機實驗系統
1、軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序?qū)嶒?yàn)；
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
2、硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
*（12）通用打印機實驗； *
（13）微型打印機打印字符、曲線、漢字實驗； *
（14）日歷時鐘DS12887控制實驗；
（15）I2C儲存卡讀寫實驗； *
（16）語音芯片ISD1420控制實驗（錄音）； *
（17）語音芯片ISD1420控制實驗（放音）；
（18）繼電器控制實驗；
（19）步進電機控制；
（20）8253方波實驗；
（21）小直流電機調速實驗；
（22）16*16 LED點陣顯示實驗；
（23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；
（28）溫度壓力實驗； *
（29）CAN總線通訊接口實驗； *
（30）以太網TCP/IP協議接口實驗； *
（31）USB2.0通訊接口實驗。
（32）DS18B20單總線溫度測量實驗 *
（33）紅外線遙控收發實驗 *
（34）TLC549串行A/D轉換實驗 *
（35）TLC5615 10位D/A串行轉換實驗 *
（36）I2C日歷時鐘實驗 *
（37）看門狗實驗
（38）PWM實驗
（39）射極跟隨器
注：實驗項目前打*星號為選配擴展卡實驗。
（二）8086十六位微機系統
1、硬件實驗：
（1）A/D轉換實驗；
（2）D/A轉換實驗（一）；
（3）D/A轉換實驗（二）；
（4）8255A并行口實驗（一）；
（5）8255A并行口實驗（二）；
（6）定時器/計數器實驗；
（7）8259單級中斷控制器實驗；
（8）RS232/485串行口發送實驗（雙機通訊）；
（9）RS232/485串行口接收實驗（雙機通訊）；
（10）小直流電機調速實驗；
（11）步進電機控制；
（12）繼電器控制；
（13）存貯器讀寫實驗
（14）電子琴實驗；
（15）簡單I/O口擴展實驗
（16）8251可編程通訊接口和PC機通訊；
（17）16*16 LED點陣顯示實驗；
（18）128*64 LCD液晶顯示實驗；
（19）8237 DMA傳送實驗；
（20）8250可編程異步通訊接口實驗；
（21）8279 鍵盤顯示實驗；
（22）溫度控制實驗；
（23）壓力測量實驗
2、軟件實驗：
（1）二進制多位加法實驗；
（2）二進制轉換為BCD碼實驗；
（3）BCD碼轉換為二進制碼
（4）十進制數的BCD碼相減運算；
（5）內存清零實驗；
（6）數碼顯示實驗；
（7）求最大數和最小數；
（8）數據塊傳送實驗；
（9）分支程序設計。
（三) PC機32位接口實驗系統
1、實模式原理實驗
（1）顯示程序?qū)嶒?yàn)
（2）數據傳送程序?qū)嶒?yàn)
（3）數碼轉換程序?qū)嶒?yàn)
（4）運算類程序?qū)嶒?yàn)
（5）分支程序?qū)嶒?yàn)
（6）循環程序?qū)嶒?yàn)
（7）子程序?qū)嶒?yàn)
（8）綜合設計程序?qū)嶒?yàn)
2、保護模式原理實驗
（1）描述符及描述符表實驗
（2）任務內控制轉移實驗
（3）任務切換實驗
（4）中斷/異常處理實驗
（5）虛擬8086環境實驗
（6）實模式與保護模式間切換實驗
3、32位微機接口技術實驗
（1）基本I/O接口設計實驗
（2）地址譯碼電路設計實驗
（3）32位存儲器擴展實驗
（4）8259中斷控制器實驗
（5）8255并口控制器應用實驗
（6）8251串口控制器應用實驗
（7）8253定時/計數器應用實驗
（8）A/D轉換實驗
（9）D/A轉換實驗
（10）電子發聲設計實驗
（11）鍵盤掃描及顯示設計實驗
（12）點陣LED顯示設計實驗
（13）LCD液晶顯示設計實驗（須選配LCD單元）
4、微機控制應用實驗
（1）直流電機閉環調速實驗
（2）溫度閉環控制實驗
（3）步進電機控制實驗
5、Windows下的PCI設備驅動程序及其接口應用設計實驗
（1）PCI總線配置操作實驗
（2）WDM驅動程序設計實驗
（3）I/O操作設計實驗
（4）存儲器操作設計實驗
（5）中斷處理設計實驗
（6）信號發生器設計實驗
（7）溫度閉環控制系統設計實驗
6、PCI總線擴展應用設計實驗（須選配PCI總線應用開發板）
（四）EDA/CPLD/FPGA實驗系統 模塊實驗：
（1）A/D 0809模數轉換器實驗；
（2）D/A 0832數模轉換器實驗；
（3）步進電機控制實驗；
（4）16*16 LED點陣顯示實驗；
（5）電子時鐘實驗；
（6）數碼管靜態顯示實驗；
（7）4*4鍵盤擴展實驗；
（8）128*64 LCD液晶顯示實驗；
（9）電子音樂演奏實驗；
（10）RS232串口發送實驗（SEND）；
（11）RS232串口接收實驗（RECEIVE）；
（12）單片機總線接口實驗；
（13）異步串口通訊（UART）
注：AVR.PIC單片機實驗的名稱有所不同
產品說明：
DB-598APCI是我公司生產的功能最為強大的單片機、16/32位微機實驗儀，可選配邏輯分析儀.提供了幾乎所有最實用、新穎的接口實驗。該系統采用開放式、模塊化結構，實驗方式非常靈活，各項性能指標極其優秀。是《MCS-51/196單片機原理與接口》、《單片機控制技術》、《C8051Fxxx高速SOC單片機原理及應用》、《AVR單片機嵌入式系統原理與應用實踐》、《16位微機原理與接口》、《自動化控制》 及《32位微機原理與接口》、《PIC單片機實用教程》,《EDA》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。是目前教儀市場不可多得的性價比極高的微處理綜合開發實驗設備。
