[規格型號]：	DB-XH6
[產品名稱]：	信號與系統實驗平臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

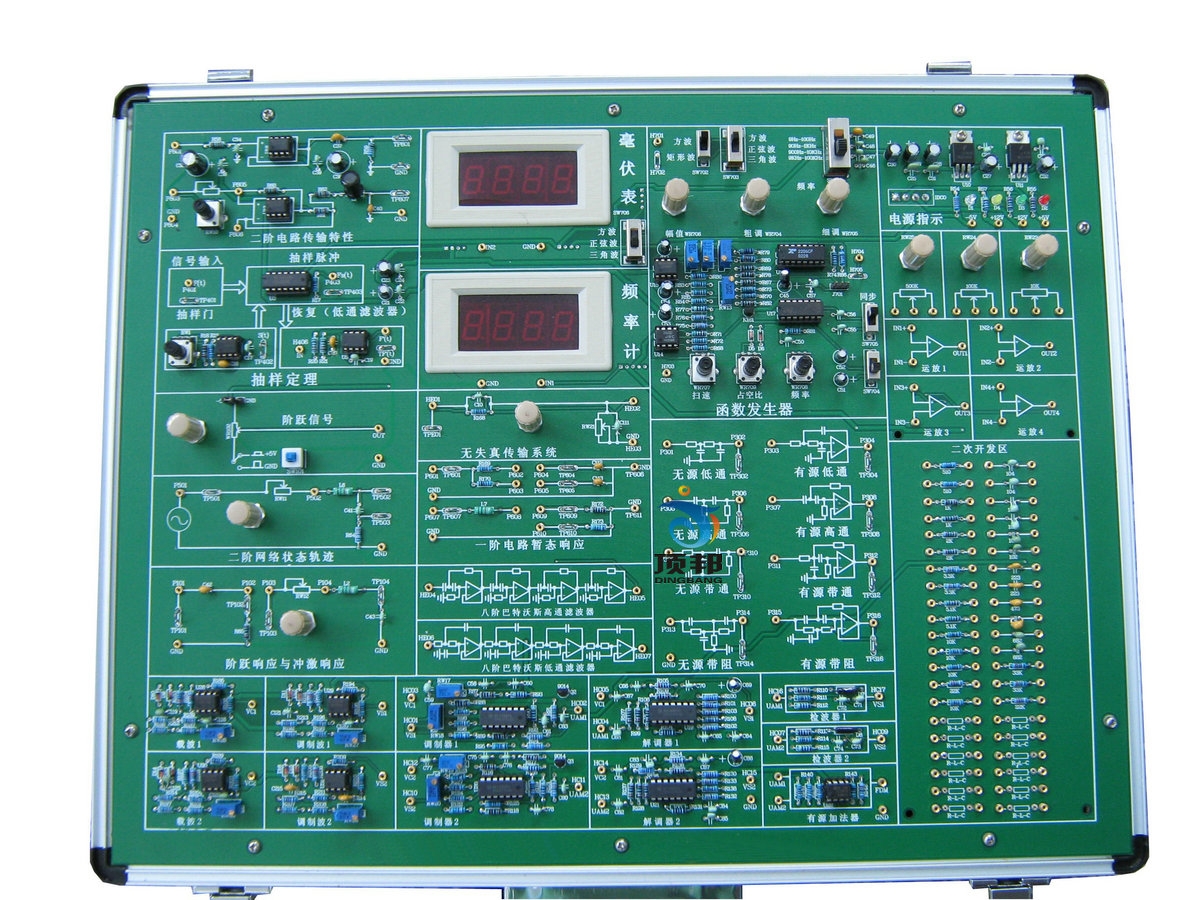

DB-XH6 信號與系統實驗平臺

信號與系統實驗平臺是為配合《信號與系統》課程教學，在多年進行信號與系統實驗的基礎上，經過不斷改進研制成功的實驗設備。信號與系統實驗平臺提供了信號的頻域、時域分析的實驗手段，利用該實驗平臺可進行階躍響應與沖激響應的時域分析；信號頻譜的分析與研究、信號的分解與合成；AM調制與解調、FDM頻分復用；信號與系統實驗平臺可進行連續時間系統的模擬和抽樣定理與信號恢復的分析與研究；可實現一階、二階電路的暫態響應及二階網絡狀態軌跡顯示以及各種濾波器設計與實現。該平臺設計采用模塊化形式，以功能單元來劃分，電路原理一目了然。

一、系統特點
1、緊扣教學大綱、內容簡潔、重點突出：對“信號與系統”課程的大部分章節均提供有實驗項目，使實驗內容具有教學性和通用性，同時也使學生通過實驗環節更透徹得掌握原理性的知識。
2、電路模塊化設計：實驗單元均以模塊來劃分，實驗名稱與模塊名相對應。模塊內的電路在相應的位置畫出，使實驗者一目了然。
3、結構緊湊，性能穩定、可靠；擴展性強，可自行設計實驗電路。
4、選配Proteus仿真軟件，可以模擬仿真信號系統里邊各種功能電路，同時適配示波器、邏輯分析儀、信號發生器等虛擬儀器，方便電路的分析研究，以提高學生的綜合能力。
二、系統組成
硬件模塊組成：
1、電源輸入模塊：：提供+5V/1.0A、-5V/0.5A、+12V/0.5A、-12V/0.5A的電源輸出,配LH-DB電源保護板時，有欠壓、過壓、過流和短路報警功能，在上述情況發生時自動切斷系統電源，故障排除后，自動恢復。
2、信號源模塊：
提供五種波形信號：正弦波、三角波、方波、矩形波、掃頻信號。
信號的頻率范圍：9Hz—100KHz，分四個頻段。
信號的頻率、幅度、占空比和掃速勻可調。
3、頻率計：四位數顯，測量范圍1Hz-300KHz，量程自動切換。
4、毫伏表：三位半數顯，測量范圍0～10V，頻率范圍0～100KHz。
4、模擬濾波器模塊
6、無失真?zhèn)鬏斚到y(tǒng)
7、一階電路暫態響應模塊
8、二階電路傳輸特性模塊
9、二階網絡狀態軌跡模塊
10、二階電路暫態響應模塊
11、階躍響應與沖激響應模塊
12、抽樣定理模塊
13、AM調制解調模塊
14、FDM頻分復用模塊
15、信號分解與合成模塊
16、電路元件擴展區
17、機箱：鋁合金材料，綠色環保，造型美觀大方。參考外形尺寸：440×340×100MM
三、軟件配置
1、選配Proteus仿真軟件，可以模擬仿真信號系統里邊各種功能電路，同時適配示波器、邏輯分析儀、信號發生器等虛擬儀器，方便電路的分析研究，以提高學生的綜合能力。
四、實驗項目
1、基本運算單元實驗
2、階躍響應與沖激響應實驗
3、連續時間系統的模擬實驗
4、有源、無源濾波器實驗
5、抽樣定理與信號恢復實驗
6、一階電路的暫態響應實驗
7、二階電路傳輸特性實驗、二階網絡狀態軌跡的顯示實驗、二階電路的暫態響應實驗
8、二階網絡函數的模擬實驗
9、矩形脈沖信號的分解實驗和矩形脈沖信號的合成實驗
10、諧波幅度對波形合成的影響實驗
11、AM調制與解調
12、FDM頻分復用實驗
13、信號的無失真?zhèn)鬏?br /> 五、實驗箱配置

序號	設備名稱	型號	備注
1	信號與系統實驗箱	DB-XH6	每組一臺
出廠附件	實驗指導書	1本
	電源線1.5m	1根
	2號實驗導線	10根
	保修卡、合格證	1套
2	雙蹤示波器	每組一臺 （必配，價格另算）

友情提示：

1、貨品驗收：閣下收貨時請檢查信號與系統實驗平臺的貨品外觀，核實信號與系統實驗平臺的數量及配件，拒收處于受損狀態的信號與系統實驗平臺；

2、質保：頂邦將為閣下提供信號與系統實驗平臺產品說明書內的質保條件和質保期，在質保范圍內提供對信號與系統實驗平臺的免費維修，超出條件承諾時提供對信號與系統實驗平臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌男盘?hào)與系統實驗平臺選型錯誤或信號與系統實驗平臺購買數量錯誤，造成信號與系統實驗平臺的退換貨要求，將不被接受；

4、貨期：信號與系統實驗平臺的發貨期為參考值，如您需要了解信號與系統實驗平臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對信號與系統實驗平臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關信號與系統實驗平臺的咨詢。
