主頁 > 產品介紹 > 實驗箱 > PLC可編程實驗箱

[規格型號]：	DB-PLCX7
[產品名稱]：	PLC可編程實驗箱
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

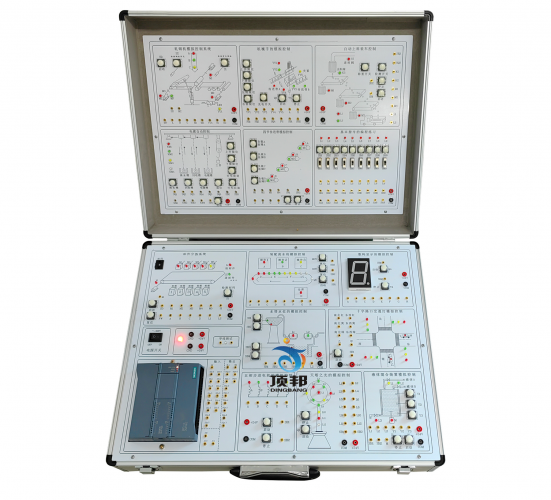

DB-PLCX7 PLC可編程實驗箱

一、產品特點
1、PLC可編程實驗箱PLC主機可以根據用戶要求選擇，常用的是有西門子S7-200系列(IO不小于40點），功能上完全滿足目前中高等院校的PLC教學要求。
2、PLC可編程實驗箱采用模塊化設計，包括PLC主機模塊和12個實驗?zāi)K。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障，也可根據用戶要求，設計不同的實驗?zāi)K。
3、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
4、在PLC可編程實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
5、 PLC可編程實驗箱可以選擇配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本實驗箱的訓練，使學生很快就能適應現場的實際操作。

二、技術指標及配置
1、電源輸入：AC：220V，50Hz
2、電源輸出：DC：24V/1.5A
3、工作環境溫度：－10℃～＋40℃ 相對濕度<85%(25℃)
4、機箱及外型尺寸：采用鋁合金型材，外形參考尺寸：438×350×143mm
5、主機：標配西門子PLC SR40
6、模擬控制模塊標準配置如下：
1）裝配流水線的模擬控制
2）LED數碼顯示控制
3）五相步進電機的模擬控制
4）十字路口交通燈控制
5）液體混合裝置控制的模擬
6）三層電梯控制系統的模擬
7）機械手動作的模擬
8）四節傳送帶的模擬
9) 天塔之光
10) 水塔水位的控制
11）三相異步電機模擬控制實驗
12）霓虹燈的模擬控制
7、組態棒圖實驗教學（選配，可以一個實驗室配一套,價格另算）
組態棒圖網絡教學，采用MCGS工控組態軟件，在MCGS通用版組態環境下，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。
三、基本實驗內容
1、可編程控制器的基本指令編程練習
2、裝配流水線的模擬控制
3、 LED數碼顯示控制
4、五相步進電機的模擬控制
5、十字路口交通燈控制
6、液體混合裝置控制的模擬
7、三層電梯控制系統的模擬
8、機械手動作的模擬
9、四節傳送帶的模擬
10、天塔之光
11、水塔水位的控制
12、霓虹燈的模擬控制實驗
四、實驗箱配置表

序號	名稱	說明	數量
1	PLC可編程實驗箱	含箱體、電源、PLC主機、標配實驗?zāi)K	1
2	實驗用連接線、通信線、電源線等		1套
3	整套實驗指導書		1套
4	軟件光盤		1張

友情提示：

1、貨品驗收：閣下收貨時請檢查PLC可編程實驗箱的貨品外觀，核實PLC可編程實驗箱的數量及配件，拒收處于受損狀態的PLC可編程實驗箱；

2、質保：頂邦將為閣下提供PLC可編程實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對PLC可編程實驗箱的免費維修，超出條件承諾時提供對PLC可編程實驗箱的有償維修；

3、退換貨：閣下單方面原因?qū)е碌腜LC可編程實驗箱選型錯誤或PLC可編程實驗箱購買數量錯誤，造成PLC可編程實驗箱的退換貨要求，將不被接受；

4、貨期：PLC可編程實驗箱的發貨期為參考值，如您需要了解PLC可編程實驗箱的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對PLC可編程實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關PLC可編程實驗箱的咨詢。
