電力電子實驗箱
[規格型號]: DB-A5
[產品名稱]: 電力電子實驗箱
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
DB-A5 電力電子實驗箱

電力電子實驗箱

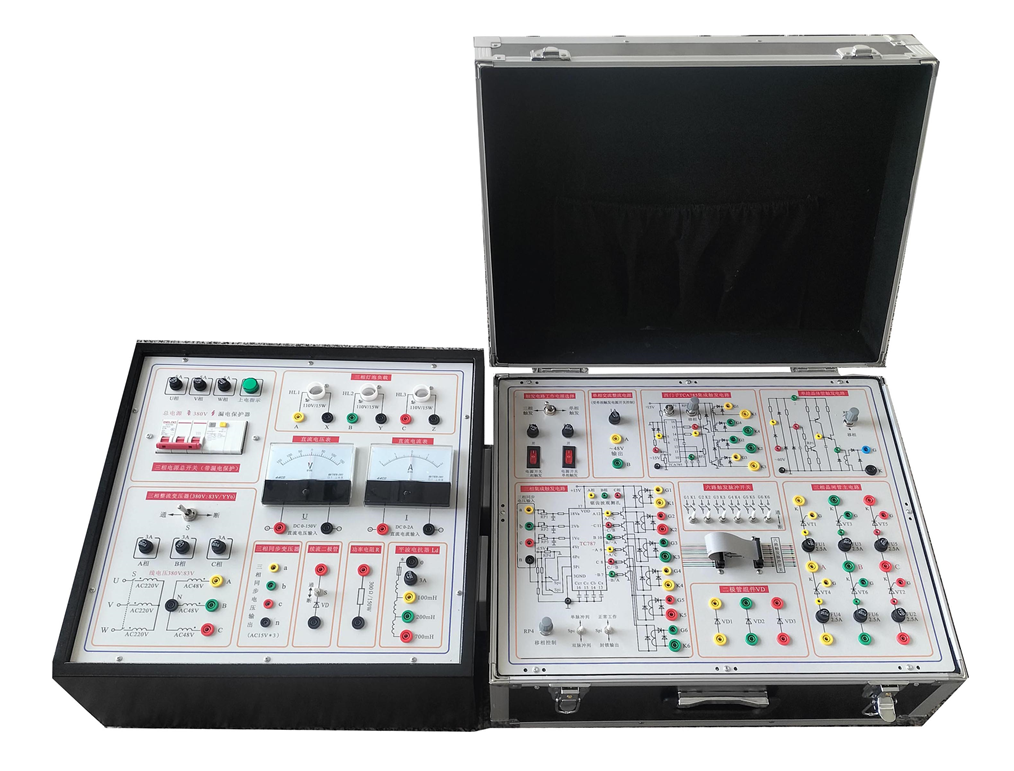

電力電子實驗箱外形結構圖

一、設備特點
(1)電力電子實驗箱采用組合結構,故結構緊湊、使用方便、功能齊全、綜合性能好,能在一套裝置上完成《電力電子技術》單、三相變流技術實驗。
(2) 電力電子實驗箱占地面積小,節約實驗室用地,無需設置電源控制屏、電纜溝、水泥墩等,可減少基建投資;實驗裝置只需三相五線的電源即可投入使用,實驗室建設周期短、見效快。
(3) 電力電子實驗箱布局合理,外形美觀,面板示意圖明確、清晰、直觀;實驗連接線采用強、弱電分開的手槍式插頭,兩者不能互插,避免強電接入弱電設備,造成該設備損壞;電路連接方式安全、可靠、迅速、簡便。
(4)三相電源設有漏電保護和接地保護裝置,切實有效保護操作者的人身安全,為開放性的實驗室創造了前提條件。
(5)組件面板分為三種接線孔,強電、弱電及波形觀測孔,三者有明顯的區別,不能互插。
(6)實驗線路選擇緊跟教材的變化,完全配合教學內容,滿足教學大綱要求。
二、技術性能
(1)輸入電壓 三相五線制 380V±10% 50±1Hz
(2)工作環境 環境溫度范圍為-10~40℃,相對濕度≤85%(25℃),海拔≤4000m
(3)裝置容量:≤0.5kVA
(4)外形尺寸:長×寬×高=1000 ㎜×400 ㎜×220㎜
三、設備構成
電力電子實驗箱包含電源及負載儀表箱和單、三相觸發及主電路實驗箱。
電源及負載儀表箱由三相漏電保護器作為電源總開關,提供三相整流變壓器一組,三相同步變壓器一組,三相燈泡負載一組,300歐姆大功率電阻負載一組,平波電抗器(0,100mH,200mH,700mH)一組,實驗箱右邊提供2只單相86型電源插座,可為示波器和單三相觸發實驗箱供電。
   單、三相觸發及主電路實驗箱:包含六路晶閘管主電路,三組二極管元件,BT33單結晶體管觸發電路,TC785集成觸發電路,三相集成觸發電路及功放電路等。
提供6只5A/1000V的晶閘管,提供3只5A/1000V的二極管,每只晶閘管均設有保護裝置,晶閘管可通過外加信號進行觸發(留有觸發脈沖輸入接口),可更好的完成設計性實驗;設有指針式直流電壓表±150V一只。直流電流表±2A一只。

四、可完成的實驗項目
(1)單相晶閘管觸發(BT33觸發)電路實驗
(2)單相晶閘管觸發(TCA785集成觸發)電路實驗
(3)三相晶閘管集成觸發電路實驗
(4)單相半波可控整流電路實驗
(5)單相橋式半控整流電路;
(6)單相橋式全控整流電路實驗
(7)三相半波可控整流電路實驗
(8)三相橋式半控整流電路實驗
(9)三相橋式全控整流電路實驗
(10)單相交流調壓電路;
(11)三相交流調壓電路。
