[規格型號]：	DB-SD31
[產品名稱]：	交流電路實驗箱
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

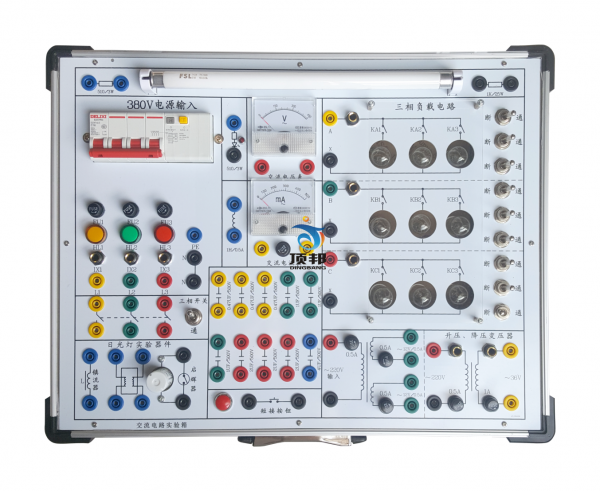

DB-SD31 交流電路實驗箱

1、電源：交流輸入三相四線380V±10%，配4芯電源插頭。
2、配三相四線帶漏電保護電源開關。
3、有三路短路保護、三路電源指示燈、三相四線電源輸出接線端子和三路電流測量接口。
4、配三相燈組負載：每相有三個15W燈泡，用3只開關控制通斷，共9只燈泡。每相留有電流測量插孔1對，便于相電流的測量。
5、日光燈器件組：設有10W鎮流器、10W日光燈管、啟輝器以及用于改善功率因數的高壓電容（1µF/500V、2.2uf/500V、0.47µF/500V各3個）。
6、日光燈管和燈腳裝在電路板的正面，方便燈管的維修維護。
7、日光燈管上面裝有亞克力板保護罩，既能保護燈管又能保護實驗者的安全。
8、R、L、C元件特性組：設有1kΩ/25W功率電阻、1H/0.5A電感及4µF/500V高壓電容各一只，通過實驗可測試各元件的參數。
9、36V/220V升降壓鐵芯變壓器 1只，原、副邊均設有電流插座便于電流的測試，可測量原、副邊電流，通過實驗可掌握變壓器參數測試的方法，并了解電壓、電流和阻抗的變換關系。
10、雙繞組變壓器1只：220V/雙路12V。通過實驗可掌握變壓器原、副邊同名端，副邊雙繞組同名端的判斷方法，進一步理解同名端在變壓器應用中的意義。
11、交流電路實驗箱設置交流電壓表一只，量程0～450V；交流電流表一只，量程0～500mA，帶有短路保護。
12、三相燈組上裝有有機玻璃保護罩，既防止燈泡損壞，又保護實驗導線不被燙壞，還保護了安全。
13、交流電路實驗箱箱子設計有專用接地保護設施。
14、配置獨立三相開關1個（9腳），短接按鈕1個。
15、配置510/3W電阻2個，配置發光二極管2個。
16、配套自鎖緊護套實驗導線12根（紅、黃、綠、黑各3根），電流接口線1根。
17、可選配耦合電感1對，通過實驗可進一步理解電流互感器的原理。
18、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 486×366×148mm。
二、實驗項目
1、用三表法測量交流電路等效參數
2、正弦穩態交流電路相量的研究
3、單相鐵心變壓器特性的測試
4、三相交流電路電壓、電流的測量
5、三相電路功率的測量
6、功率因數及相序的測量
7、日光燈電路接線
8、日光燈電路及功率因數的提高
9、電流互感器實驗
三、實驗箱配置

序號	名稱	說明	數量
1	交流電路實驗箱	含機箱、電源、實驗電路和分立元件等	1套
2	三相四線交流電源線		1根
3	實驗導線		1套
4	實驗指導書		1本

附：完成上述全部實驗需要下列配套設備（自配）
（1）萬用表
（2）三相調壓器
（3）三相功率/功率因素表

友情提示：

1、貨品驗收：閣下收貨時請檢查交流電路實驗箱的貨品外觀，核實交流電路實驗箱的數量及配件，拒收處于受損狀態的交流電路實驗箱；

2、質保：頂邦將為閣下提供交流電路實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對交流電路實驗箱的免費維修，超出條件承諾時提供對交流電路實驗箱的有償維修；

3、退換貨：閣下單方面原因導致的交流電路實驗箱選型錯誤或交流電路實驗箱購買數量錯誤，造成交流電路實驗箱的退換貨要求，將不被接受；

4、貨期：交流電路實驗箱的發貨期為參考值，如您需要了解交流電路實驗箱的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對交流電路實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關交流電路實驗箱的咨詢。
