[規格型號]：	DB-SD20
[產品名稱]：	數電、模電實驗箱
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

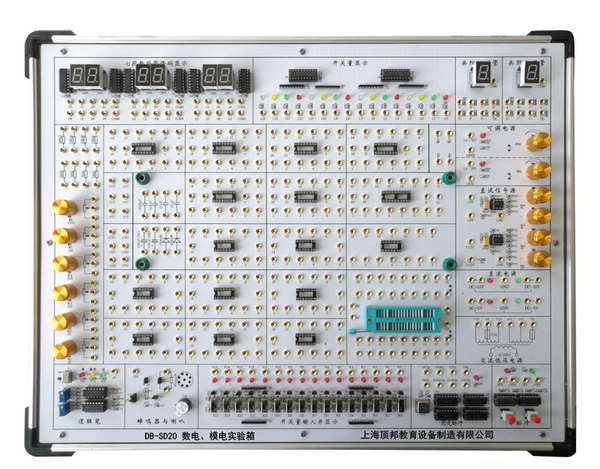

DB-SD20 數電、模電實驗箱

數電、模電實驗箱由鋁木合金箱體、高性能線性電源、常用數字模擬信號源和實驗電路組成。其中實驗電路采用固定功能模塊和開放式模塊相結合的方式，固定功能模塊和開方式模塊有很多種可供選擇，用戶可根據需求靈活配置。以滿足不同專業、不同層次學生的教學實驗要求。本平臺適用于本專院校所有電類和非電類專業《數字電子技術》、《數字系統設計》、《模擬電子技術》、《電子線路》等課程的實驗和創新設計。
一、技術指標
1、實驗箱工作電源
輸入：AC220V±10%,50HZ。
輸出：1.AC 0V、10V、14V、帶中心抽頭雙路7.5V（用于整流濾波實驗）。
2.DC±5V/2A、±12V/0.5A，每路均帶有短路保護。配DVCC-DB電源保護板，+5V電源帶有欠壓、過壓、過流、短路和反向保護電路報警、自動恢復功能。
3.2路DC 1.2V～15V/0.5A連續可調，獨立地線。
2、常用數字模擬信號源部分
1）直流信號源：雙路-5V～+5V, 雙路-0.5V～+0.5V連續可調。
2）提供二組正負單脈沖發生器,有指示燈指示。
3）10HZ-10KHZ連續可調時鐘電路。
4） 1HZ～1MHZ固定脈沖8檔輸出，分別是1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、500KHZ、1MHZ。
5）16路開關量輸入并顯示電路，輸入端帶保護功能。
6）16路開關量輸出電路，輸出標準TTL高電平和TTL低電平，輸出端自帶顯示電路，直觀顯示開關量的輸出狀態，同時輸出端帶保護功能。
7）6位七段LED共陽數碼顯示器，自帶CD4511 BCD碼譯碼電路。
8）1位獨立共陽數碼管，1位獨立共陰數碼管，7個段和小數點全部引出并都設計有限流電阻。
9）喇叭和蜂鳴器驅動控制電路各1個，并帶有音響輸出設備。
10）三狀態邏輯筆測試電路：分CMOS和TTL兩種電平測試方式，高電平紅燈亮，低電平綠燈亮，高阻黃燈亮。
11）設計有少些分立元件：電阻1個2K、3個5K、2個10K、1個15K、1個10K，電容1個0.01uF、2個0.1uF、1個3300pF、2個100uF,二極管2個1N4148，電位器1K/2K/10K/20K/50K/100K各1個。
12）設計有集成電路插座17個，其中6個14P、6個16P、1個20P、1個多功能鎖緊式插座，可插8P-40P集成電路。
4、模擬實驗電路模塊區
配置固定電路實驗?zāi)K5個,模塊尺寸291×118mm。
1）面包板模塊：含2塊1206孔，3塊300孔面包板，20個面包板和主板的連接插孔。
2）單管放大電路和射極跟隨器電路模塊：均以分立元件形式設計，有各種阻值電阻17個，電位器3個，三極管3個，二極管2個，電容6個，分立元件接插孔6組，測試孔1組。
3）負反饋兩級放大電路和差動放大電路模塊：實驗線路基本固定，只要少些接線就可以了，另設計了分立元件接插孔，6組測試孔1組。
4）橋式整流、濾波、三端集成穩壓電源和功率放大器模塊：實驗線路基本固定，只要少些接線就可以了，另設計了分立元件接插孔6組，測試孔1組。
5）運放電路實驗?zāi)K：均以分立元件形式設計，有各種阻值電阻16個，電位器4個（2只10K/2只100K），穩壓管1個，二極管6個，電容7個，分立元件接插孔8組。測試孔1組。
5、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。
6、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
二、實驗內容
數字基礎實驗
1. 晶體管開關特性、限幅器與鉗位器
2. TTL集成邏輯門的邏輯功能與參數測試
3. CMOS集成邏輯門的邏輯功能與參數測試
4. 集成邏輯電路的連接和驅動
5. 組合邏輯電路的設計與測試
6. 譯碼器及其應用
7. 數據選擇器及其應用
8. 觸發器及其應用
9. 計數器及其應用
10. 移位寄存器及其應用
11. 脈沖分配器及其應用
12. 使用門電路產生脈沖信號——自激多諧振蕩器
13. 單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路
14. 555時基電路及其應用
數字綜合實驗（需另配器件）
15. D/A、A/D轉換器
16. 智力競賽搶答裝置
17. 電子秒表
18. 三位半直流數字電壓表
19. 數字頻率計
20. 拔河游戲機
模擬部分實驗
1、單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射極跟隨器
5、差動放大電路
6、比例求和運算電路
7、積分與微分電路
8、波形發生電路
9、有源濾波器
10、電壓比較器
11、OTL功率放大電路
13、整流濾波與并聯穩壓電路
15、電流/電壓轉換電路
16、電壓/頻率轉換電路
17、波形變換電路
三、實驗箱配置

序號	名稱	說明	數量
1	DB-SD20主機箱	含機箱、工作電源、常用數字模擬信號源、數字電路實驗區、模擬電路模塊接入?yún)^(qū)等	1
2	面包板模塊		1
3	單管放大電路和射極跟隨器電路模塊		1
4	負反饋兩級放大電路和差動放大電路模塊		1
5	橋式整流、濾波、三端集成穩壓電源和功率放大器模塊		1
6	運放電路實驗?zāi)K		1
7	供電電源線	1.5m	1根
8	2號實驗導線	40cm	25根
9	保險絲	2A	2支
10	實驗指導書	數字電路實驗指導書和模擬電路實驗指導書各1本	1套

附：使用本實驗箱需配套儀器儀表(自配)：萬用表、函數信號發生器和示波器

友情提示：

1、貨品驗收：閣下收貨時請檢查數電、模電實驗箱的貨品外觀，核實數電、模電實驗箱的數量及配件，拒收處于受損狀態的數電、模電實驗箱；

2、質保：頂邦將為閣下提供數電、模電實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對數電、模電實驗箱的免費維修，超出條件承諾時提供對數電、模電實驗箱的有償維修；

3、退換貨：閣下單方面原因?qū)е碌臄?shù)電、模電實驗箱選型錯誤或數電、模電實驗箱購買數量錯誤，造成數電、模電實驗箱的退換貨要求，將不被接受；

4、貨期：數電、模電實驗箱的發貨期為參考值，如您需要了解數電、模電實驗箱的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對數電、模電實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關數電、模電實驗箱的咨詢。
