[規格型號]：	DB-SD19
[產品名稱]：	光纖通信實驗箱
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

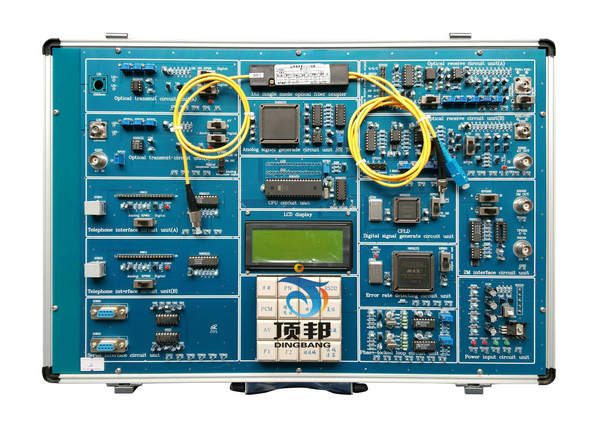

DB-SD19 光纖通信實驗箱

DB-SD19光纖通信實驗箱是我公司根據光纖通信原理、光纖光學、光通信器件與系統的相關課程新開發的教學實驗儀器，是學生了解光纖通信原理、系統、器件、測試方法的理想實驗儀器。該儀器緊密結合現代光纖通信的實際，充分體現光纖通信的現狀與發展趨勢，是學生理論結合實際的最佳選擇。
光纖通信實驗箱可用于通信專業、光電子專業、光學專業、電子專業、物理專業以及其它相關專業等的實驗教學，讓學生了解光通信原理，奠定今后繼續學習與工作的基礎。

一、系統特點
1、一套真正體現光纖通信原理的實驗箱
2、提供一個完整的光纖通信系統原理示范性教學與實驗平臺
3、涉及光纖通信系統基本工作原理、器件特性測試
4、以實驗者為主體的設計理念，高的性價比，豐富的實驗內容
5、提供豐富的光學接口與擴展功能
6、著重于學生動手能力的培養
7、緊密聯系當前光纖通信發展趨勢，學用結合。
二、系統詳細組成
1、采用高性能單片機89C52作為系統控制器，4×4鍵盤矩陣實現工作狀態設置，以LCD192×64實現工作狀態和參數的顯示。
2、設計1310nm和1550nm光發送單元各1個，均有模擬和數字切換開關2個，可以發送模擬和數字信號。
3、設計光接收單元2個，各有模擬和數字切換開關1個，同時有功能切換開關和跳線器等可以接收模擬和數字信號。
4、設計2個電話接口，有模擬和數字切換開關，實現語音電話光纖傳輸。
5、有2路RS232電平轉換電路和RS232標準接口，實現計算機和MODEM間的數據傳輸。
6、設計一個1×2單模光分路器，可以實現光信號的1輸入2輸出。
7、采用CPLD器件EPM7128和串行數模轉換器TLC5620，以及模擬開關設計多種模擬信號產生電路，有三角波、正弦波和鋸齒波。
8、以24.576MHZ有源時鐘用CPLD器件EPM7064實現時鐘分頻，產生多路數字信號，有方波、CMI、2M偽隨機碼系列。
9、采用CPLD器件EPM7128設計誤碼檢測電路，實現誤碼檢測和產生HDB3碼。
10、有鎖相環電路單元，用來實現與其它信號相位同步。
11、設計有2M輸入/輸出接口電路。
12、系統板電源模塊:輸入交流220V/50HZ，輸出±12V/1A、±5V/1A。
13、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
三、實驗內容
1、光纖跳線的識別實驗（多模，單模）
2、光纖的幾何光學特性：纖芯、包層、涂覆層結構的觀察
3、光纖損耗測試
4、模式濾除實驗
5、光源的P-I特性曲線測試
6、模擬光發送機的調制度
7、數字光發送機的平均光功率
8、數字光發送機的消光比
9、光線路碼實驗
10、數字光接收機的時鐘
11、光接收機靈敏度測試
12、動態范圍測試
13、模擬光接收機的非線性失真實驗
14、接收機的暗電流測試
15、光纖連接器的型號識別和使用注意事項
16、光纖適配器型號識別和使用注意事項
17、光纖連接器的活動連接實驗
18、光纖連接器的插損測試、回損測試
19、光源與光纖耦合方法實驗
20、光纖分束器件特性與參數測試實驗
21、光耦合器實驗
22、WDM器件的串擾、隔離度、中心波長、帶寬實驗；
23、WDM器件的合波分波實驗
24、光衰減器衰減特性
25、模擬話音光傳輸實驗
26、模擬話音PCM光纖傳輸
27、計算機數據光纖傳輸
28、2M數字光傳輸實驗
29、圖像光纖傳輸實驗
30、點到多點的光纖通信實驗
31、波分復用光纖傳輸
四、實驗箱配置

序號	設備名稱	型號	備注
1	光纖通信實驗箱	DB-SD19	每組一臺
出廠附件	DB-SD19實驗指導書	1本
	電源線1.5m	1根
	2號實驗導線	10根
	保修卡、合格證	1套
以下是外配部件（價格另行計算）
1	20MHz雙蹤示波器	1臺
2	攝像頭	1個
3	5寸監視器	1臺
4	波分復用器	1個
5	SC/SC適配器	1只
6	ST/ST適配器	1只
7	FC/PC-SC/PC跳線	1根
8	FC/PC-ST/PC跳線	1根
9	FC/PC-ST/PC跳線	1只
10	1310/1550光開關	1只
11	可調光衰減器	1只
12	ET2000誤碼儀	1臺
13	GNS-OPM/A光功率計	1臺
14	電話機	2部

附：使用本實驗箱需配套儀器儀表：萬用表和示波器
