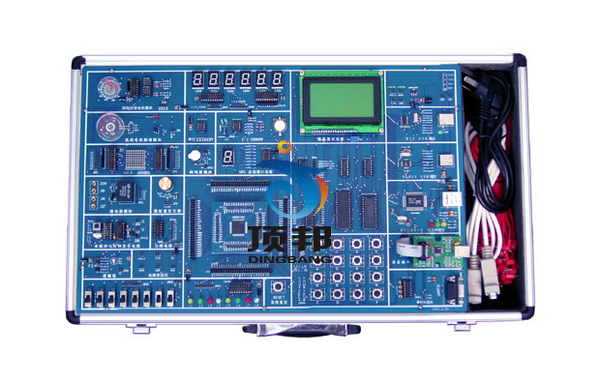

DB-SD16 嵌入式實驗箱是針對C8051F 單片機（SOC）而開發的。C8051F單片機完全兼容MCS-51指令系統，利用此平臺，不僅可以開展傳統的MCS-51單片機教學，如指令系統、中斷系統、I/0口接口實驗、外圍邏輯和通信實驗，也可以講授片上系統（SOC）的概念、體系結構、設計方法、系統應用。該實驗系統實現了C8051F 單片機片上的全部資源，并集成了USB 主從通信，TCP/IP以太網通信，UCOS-II 嵌入式系統移植源碼。我們編寫了所有功能和模塊的測試程序，提供了大量的實例，使學生在學會C8051F系列片上系統單片機開發方法的同時，感受到片上系統單片機在設計方法上的革新和解決的高效。

實驗系統組成
（1） CPU板：CPU核心模塊采用C8051F020芯片，該芯片是C8051F系列單片機中功能最為其全的一款；集成開發環境支持Silicon Labs IDE和KEIL C軟件。
（2） 片內：64K FLASH， 4K XRAM
片外擴展：256K FLASH， 32K XRAM
（3） CPU板C8051F020芯片I/0引腳全部引出，可以和用戶外部電路連接；
（4） 實驗系統帶有JTAG接口，并配有USB高速通訊仿真器，通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真；
（5） 4*4陣列式鍵盤；
（6） 8位邏輯電平開關輸出、8位LED邏輯電平顯示；
（7） 6位動態八段LED數碼管；
（8） 2路單脈沖信號發生電路和1路8MHZ時鐘發生電路；
（9） 時鐘分頻電路；
（10） 模擬量發生器電路和邏輯筆電路；
（11） 8*8LED點陣及驅動電路；
（12） 128*64 LCD液晶顯示屏；
（13） 蜂鳴器電路；
（14） 直流電機測速電路；
（15） 四相步進電機及驅動電路；
（16） 繼電器電路及接口；
（17） 雙通道RS-232 接口；
（18） SPI 接口，LED 數碼管顯示；
（19） IIC 接口，接24C01 串行EEPROM；
（20） IIC 接口，PCF8563日歷時鐘 ；
（21） 8 路12 位AD，2 路12 位DA 接口；
（22） D12 USB 從機通信；
（23） SL811 USB 主機通信；
（24） TL8019 10M 以太網通信；
主要特點：
1、模擬外設:
(1)逐次逼近型(SAR)12位 ADC(ADC0)
●可編程轉換速率，最大100ksps
●可多達8 個外部輸入；可編程為單端輸入或差分輸入
●可編程放大器增益：16、8、4、2、1、0.5
●數據相關窗口中斷發生器
●內置溫度傳感器（±3°C）
(2)8 位 ADC(ADC1)
●可編程轉換速率，最大500ksps
●8 個外部輸入
●可編程放大器增益：4、2、1、0.5
(3)兩個12 位DAC
●可以同步輸出，用于產生無抖動波形
(4)兩個模擬比較器
●16個可編程回差電壓值
●可用于產生中斷或復位
(5)電壓基準
●內部基準（2.4V）
(6)精確的VDD 監視器和欠壓檢測器
●可通過MONEN引腳允許或禁止。
2、片內JTAG 調試和邊界掃描
●片內調試電路提供全速、非侵入式的在系統調試
●支持斷點、單步、觀察點、堆棧監視器；可以觀察/修改存儲器和寄存器
●符合IEEE1149.1 邊界掃描標準
3、高速8051 微控制器內核
●流水線指令結構；70%的指令的執行時間為一個或兩個系統時鐘周期
●速度可達25MIPS（時鐘頻率為25MHz 時）
●22 個矢量中斷源
4、存儲器
●4352 字節內部數據RAM（4K + 256）
●64K 字節FLASH 存儲器；可以在系統編程，扇區大小為512 字節
●外部64K 字節數據存儲器接口（可編程為復用方式或非復用方式）
5、數字外設
●8 個字節寬的端口I/O（C8051F020）所有口線均耐5V 電壓
●可同時使用的硬件SMBus(I2CTM 兼容)、SPITM及兩個UART 串口
●可編程的16 位計數器/定時器陣列，有5個捕捉/比較模塊
●5 個通用16 位計數器/定時器
●專用的看門狗（WDT）定時器；
6、時鐘源
●內部可編程振蕩器：2-16MHz
●外部振蕩器：晶體、RC、C、或外部時鐘
●實時時鐘(RTC)方式（用定時器3 或PCA）；
7、供電電壓（2.7V - 3.6V）
●典型工作電流：10mA @ 20MHz
●多種節電休眠和停機方式

實驗項目
內部功能試驗
(1)程序看門狗(WDT) 實驗；
(2)計數器實驗；
(3)定時器實驗；
(4)數字I/O端口實驗；
(5)內部數字功能模塊實驗；
(6)內部時鐘選擇實驗；
(7)外部時鐘選擇實驗；
(8)可編程計數器/定時器實驗；
(9)片內的外擴數據存儲器實驗；
(10)模數轉換（ADC）實驗；
(11)數模轉換（DAC）實驗；
(12)電壓比較器實驗；
(13)中斷控制實驗；
(14)溫度傳感器實驗
(15)UCOS-II 嵌入式系統移植；
外部硬件試驗
(16)P1口亮燈實驗；
(17)P1口轉彎燈實驗；
(18)P3.3口輸入，P1口輸出；
(19)繼電器控制實驗；
(20)小直流電機測速實驗；
(21)四相步進電機控制實驗；
(22)4*4鍵盤顯示實驗；
(23)6位動態LED數碼管顯示實驗；
(24)8*8 LED點陣顯示實驗；
(25) 128*64 LCD液晶顯示實驗 ；
(26)Flash ROM 外部程序存儲器實驗；
(27) SRAM外部數據存儲器實驗；
(28)RS3232串口通訊實驗；
(29)SPI 總線接口實驗；
(30)電子音響實驗
(31)IIC 接口， AT24C02讀寫實驗；
(32) IIC接口，PCF8563日歷時鐘實驗；
(33) D12 USB 從機通信實驗；
(33)SL811 USB 主機通信實驗；
(34)RTL8019 10M 以太網通信實驗；
