一、產品特點

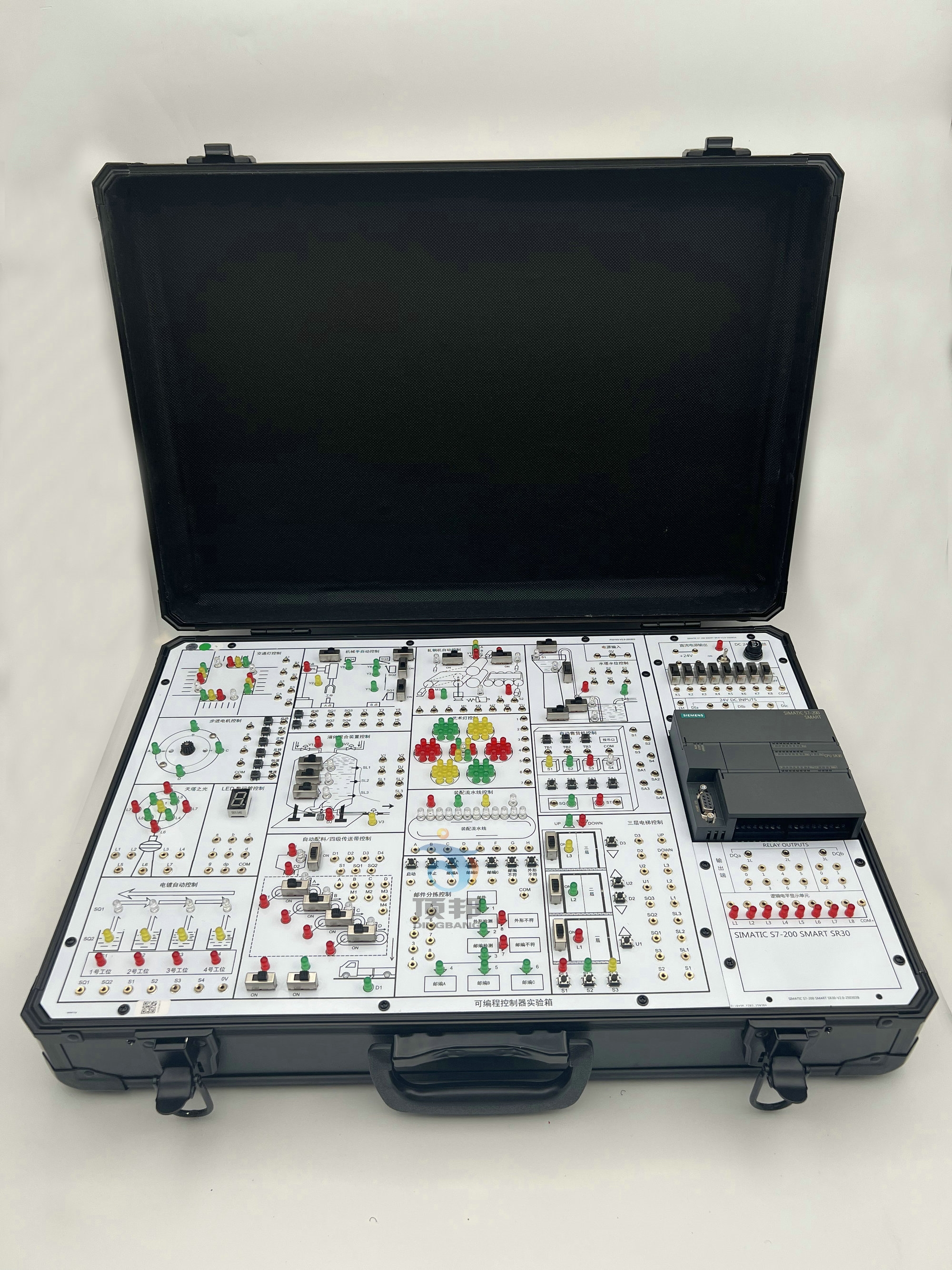

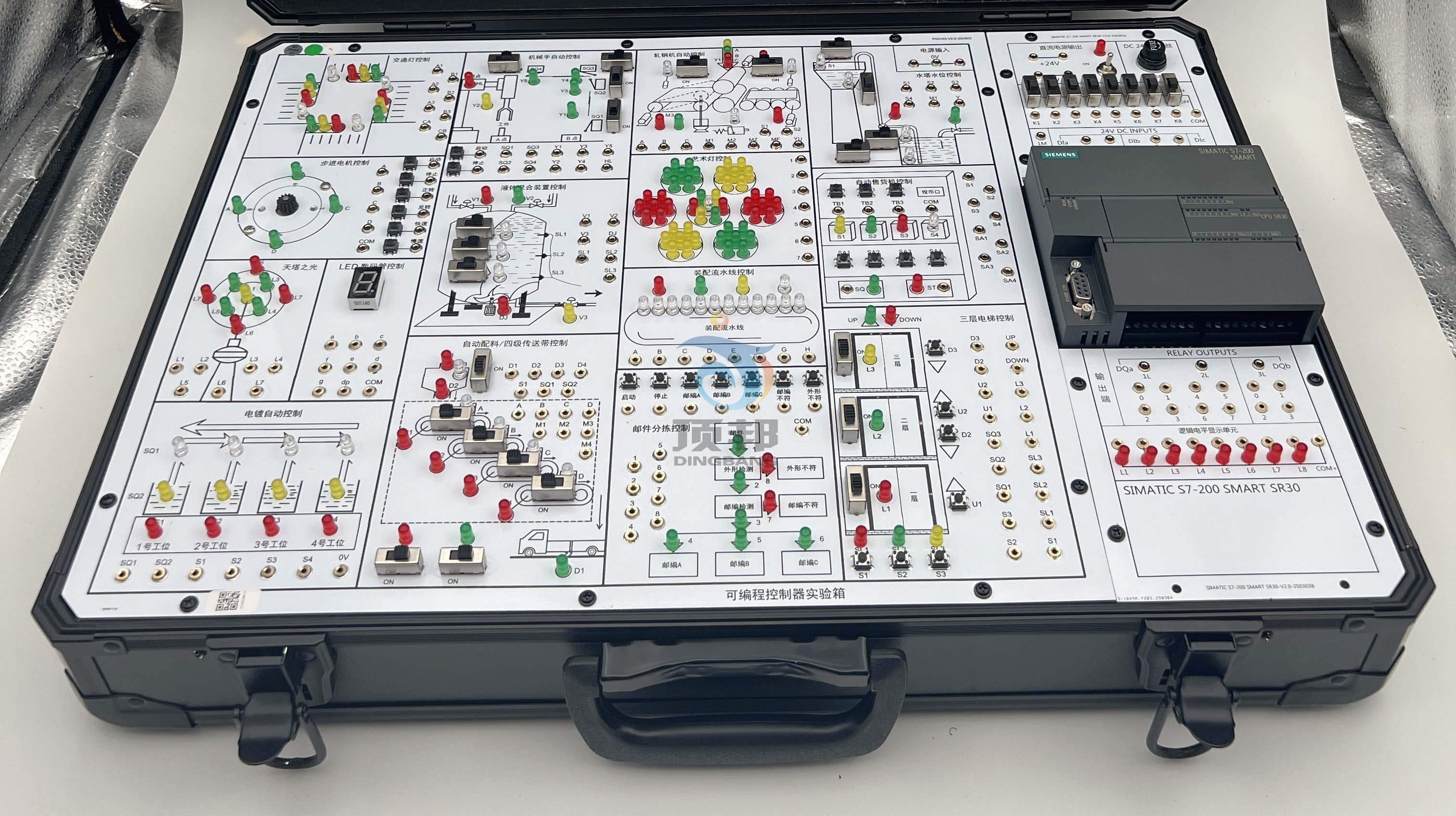

（1）DB-PLCX2可編程控制器實驗箱是我公司根據當前教學需要開發出的新型實驗箱。該實驗箱將實驗?zāi)�塊集中在一塊板上，實驗?zāi)�塊比以往的實驗臺設計更加緊湊、合理，實驗項目也更加豐富。
（2）該實驗系統的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分組成。在實驗項目設計開發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
（3）在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
（4）該實驗箱是我公司首次采用主機和實驗?zāi)�塊分離模式，可以方便的更換主機。
二、技術性能
1、輸入電源：AC: 220V 50HZ
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機：
S7-200 SMART SR30 （AC/DC/繼電器）集成18輸入/12輸出；內置1個RS485 通訊/編程口；內置標準TCP/IP以太網接口，方便與可與計算機通訊及組網，無需另配PPI下載電線和網絡模塊�？蓴U(kuò)展通用microSD卡。
三、實驗內容
可完成六類基本指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
可完成十七個模塊控制實驗項目：
1、天塔之光
2、交通燈自動控制
3、交通燈手動控制
4、四相步進電機控制（實物控制）
5、液體混合裝置自動控制
6、裝配流水線控制
7、水塔水位控制
8、機械手自動控制
9、LED數碼管控制
10、四級傳送帶控制
11、自動送料控制
12、自動售貨機控制
13、三層電梯控制
14、郵件分揀控制
15、軋鋼機自動控制
16、電鍍自動控制
17、自控成型機
實驗箱配合指導書可撐握下列指令的應用,清單如下：
基本指令
1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
功能指令:
1 空操作指令2. 結束指令3. 互鎖指令4. 互鎖清除指令5. 跳轉指6.跳轉結束指令7. 鎖存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定時器指令13. 可逆計數器指令14. 通道數據比較指令15. 數據傳送指令16. 數據求反傳送指令17.置位進位位指令18. 復位進位位指令19. 加法指令20. 減法指令21. 乘法指令22. 除法指令23. 十進制數轉換為二進制數指令24. 二進制數轉換為十進制數指令25. 譯碼指令26. 編碼指令等。
*實驗箱配有實驗指導資料,連接線等附件,免費提供軟件及實驗程序。
