一、介紹

DB-SD4射頻電子工作站（高頻部分），是在公司前兩款的基礎上，針對目前市場上高頻實驗箱存在的易于損壞、學生動手機會少、實驗方法單一的問題，借鑒德國高校此類產品的特點，推出的新產品。

射頻電子工作站以“十二五”國家級規劃教材《高頻電子線路-胡宴如主編》為參考體系，并把現代電子技術中使用的器件、電路等加以使用，使用傳統教學和現代生產結合起來。

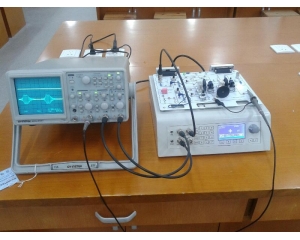

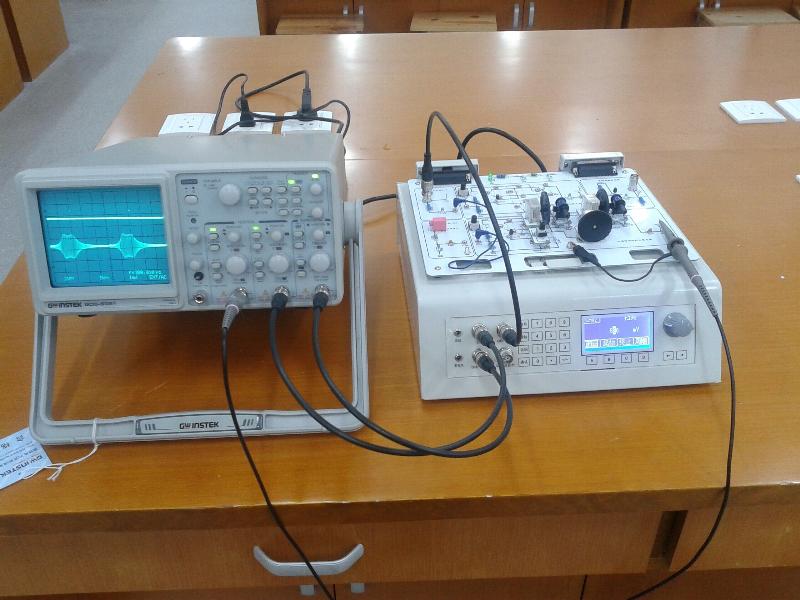

射頻工作站采用電子工作平臺加單元實驗板形式組成，電子工作平臺提供了低頻信號源、高頻信號源及時域掃頻信號源。特別是掃頻信號源的加入，使實驗手法更加方便、實用。單元實驗板內容為小系統的組合，器件選用上符合不易損壞、參數可調范圍大、更換方便的要求。

產品采用菜單式的采購方式，按需采購，不浪費。對于菜單中沒有的電路可定制。

同時，工作站創新開發了元件庫和萬能板，學生可以完全自主設計電路、搭建電路、調試電路。

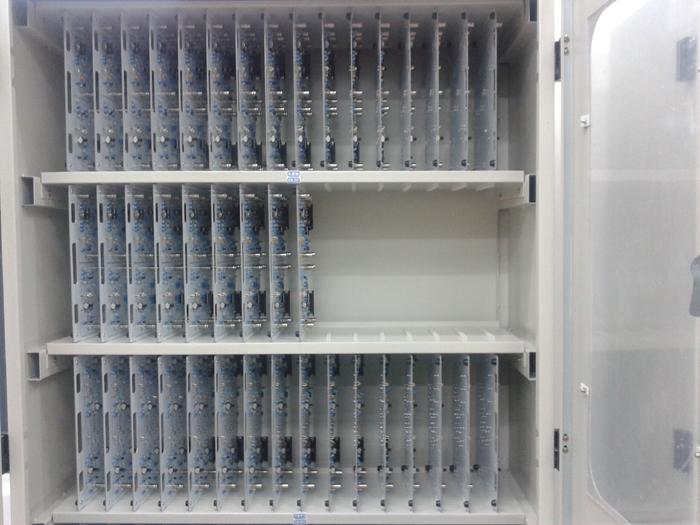

為便于保管，配置有專用儲物柜，用于分類保存單元實驗板和配件。

二、產品特點

1、模塊化設計，工作平臺式結構



  單元電路模塊化設計，可自由插入到鐵質工作平臺中，由工作平臺供電。工作平臺提供低頻信號源、話音信號輸入、DDS高頻信號源、DDS時域掃頻信號源、功率放大等。

2、器件不易損壞，皮實耐用

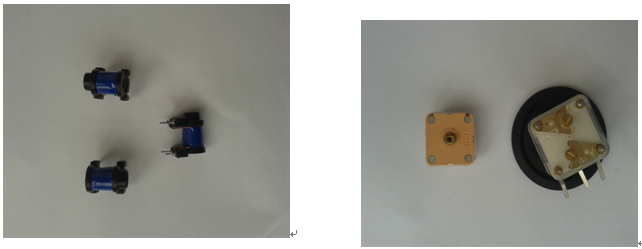

產品中常用的可調電感采用自己繞線的電感線圈，中間帶螺紋，可由磁棒進行精確調整。電廠采用雙聯可調電容。

這兩個器件皮實耐用，不易損壞。

3、可調器件調節范圍廣，實驗現象明顯

可調電感由強磁棒進行精細調整，可調電容為雙聯電容20p-220p可調。磁通量、電容可調范圍大，使用實驗?zāi)軌蛘{(diào)整到完全失諧狀態。

4、菜單式采購，需要多少采購多少



 實驗電路模塊設計，菜單化采購，按學校的教學內容需要哪些采購哪些。

5、按需要訂制，對實驗電路及內容可進行微調。

根據學校之間的教學差異，可按學校的要求對需要的，產品不提供的部分進行訂制和微調，使產品更加符合學校的教學要求。

6、自帶掃頻信號源，游標讀取，實驗效果好



 三、技術指標

1、內置儀器的硬件指標

（1）函數發生器（低頻信號源）

l        輸出波形：正弦波，三角波，方波

l        輸出頻率范圍：正弦波：300HZ～4KHZ；三角波：300HZ～4KHZ；方波：300HZ～4KHZ

l        輸出幅度：10MVp-p～4Vp-p（連續可調）

l        話筒接口，音頻功放、喇叭（可構成系統）

l        液晶顯示：信號類型、信號幅度、信號頻率等信息

（2）DDS高頻信號源

l        輸出波形：正弦波

l        頻率范圍：1MHZ～30MHZ    1KHZ步進

l        輸出幅度：100mVp-p～2Vp-p（連續可調）

l        液晶顯示：信號類型、信號幅度、信號頻率等信息

（3）DDS掃頻信號源

l        輸出波形：正弦波

l        頻率范圍：1MHZ～20MHZ （分段）

l        支持游標脈沖讀取頻率

l        起始頻率、終止頻率、周期可設置

l        液晶顯示：信號類型、信號幅度、信號頻率等信息

（4）信號傳輸

l        專用同軸電纜傳輸，屏蔽性好

l         電路輸入輸出接口均為Q9接口，與示波器、信號源等匹配。

四、單元電路

第一塊單元電路板包含的電路

單調諧回路諧振放大器  甲放

雙調諧回路諧振放大器  射極跟隨器

第二塊單元電路板包含的電路

丙類功率放大器，匹配、天線、甲放

第三塊單元電路板包含的電路

西勒振蕩器、克拉波振蕩器、晶體振蕩器、射極跟隨器

第四塊單元電路板包含的電路

乘法器調制、乘法器混頻器、同步檢波

第五塊單元電路板包含的電路

基極調幅、三極管混頻器、包絡檢波

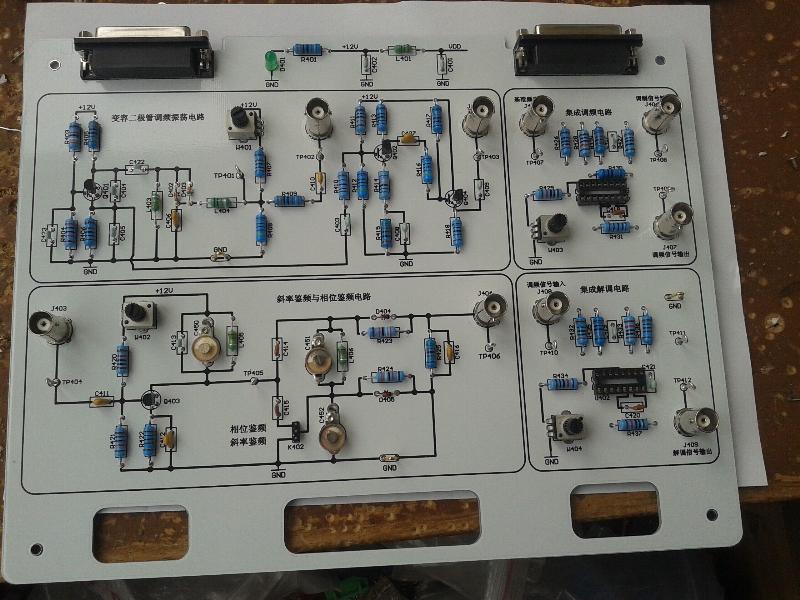

第六塊單元電路板包含的電路

變?nèi)荻�極管調頻、相位鑒頻器

第七塊單元電路板包含的電路

鎖相環調頻、鎖相環鑒頻器（鎖相環原理學習）

    直接頻率合成器、DDS頻率合成器

第八塊單元電路板包含的電路

元件庫板（加厚有機玻璃模壓）

第九塊元件庫

        電阻元件、電容元件、三極管元件、可調電容元件、可調電阻元件、二極管元件

        元件管腳開模定制，牢固實用。

五、實驗內容

實驗一、單調諧回路諧振放大器實驗

實驗二、設計型單調諧回路諧振放大器實驗（諧振點可設置）

實驗三、雙調諧回路諧振放大器實驗

實驗四、設計型雙調諧回路諧振放大器實驗（諧振點可設置）

實驗五、丙類功率放大器實驗

實驗六、設計型丙類功率放大器實驗（諧振點可設置）

實驗七、匹配網絡實驗

實驗八、西勒振蕩器實驗

實驗九、設計型西勒振蕩器實驗（可設置）

實驗十、克拉波振蕩器實驗

實驗十一、設計型克拉波振蕩器實驗（可設置）

實驗十二、晶體振蕩器實驗

實驗十三、乘法器調制實驗

實驗十四、同步檢波實驗

實驗十五、基極調幅實驗

實驗十六、包絡檢波實驗

實驗十七、變?nèi)荻�極管調頻實驗

實驗十八、相位鑒頻器實驗

實驗十九、乘法器混頻器實驗

實驗二十、三極管混頻實驗

實驗二十一、鎖相環實驗

實驗二十二、集成調頻實驗

實驗二十三、集成解頻實驗

六、配置表

序號	設備名稱		數量	性質	備注
1	射 頻 電 子 工 作 站	射頻電子工作站平臺	1	必配	含低頻、高頻信號源、掃頻源
2		小信號調諧放大電路板	1	必配
3		功率放大器電路板	1	必配
4		振蕩器電路板	1	必配
5		基極調幅、乘法器調幅電路	1	必配
6		混頻、檢波電路板	1	必配
7		調頻、鑒頻電路板	1	必配
8		元件庫板及元件	1	必配
9	配套	電路板存儲柜		必配	整個實驗室配置一個
10	輔 助	三用表	1	必配	由學校另外配置
11		模擬示波器	1	必配	由學校另外配置

 七、存儲圖
